Plano técnico AL-KO · ETI 811536
AL-KO ETI 811536 – Inercia dispositivo V 161s reinforced choque amortiguador
¿Buscas repuestos para AL-KO ETI 811536? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s reinforced choque amortiguador.
Ir a la lista de piezasPlano de despiece

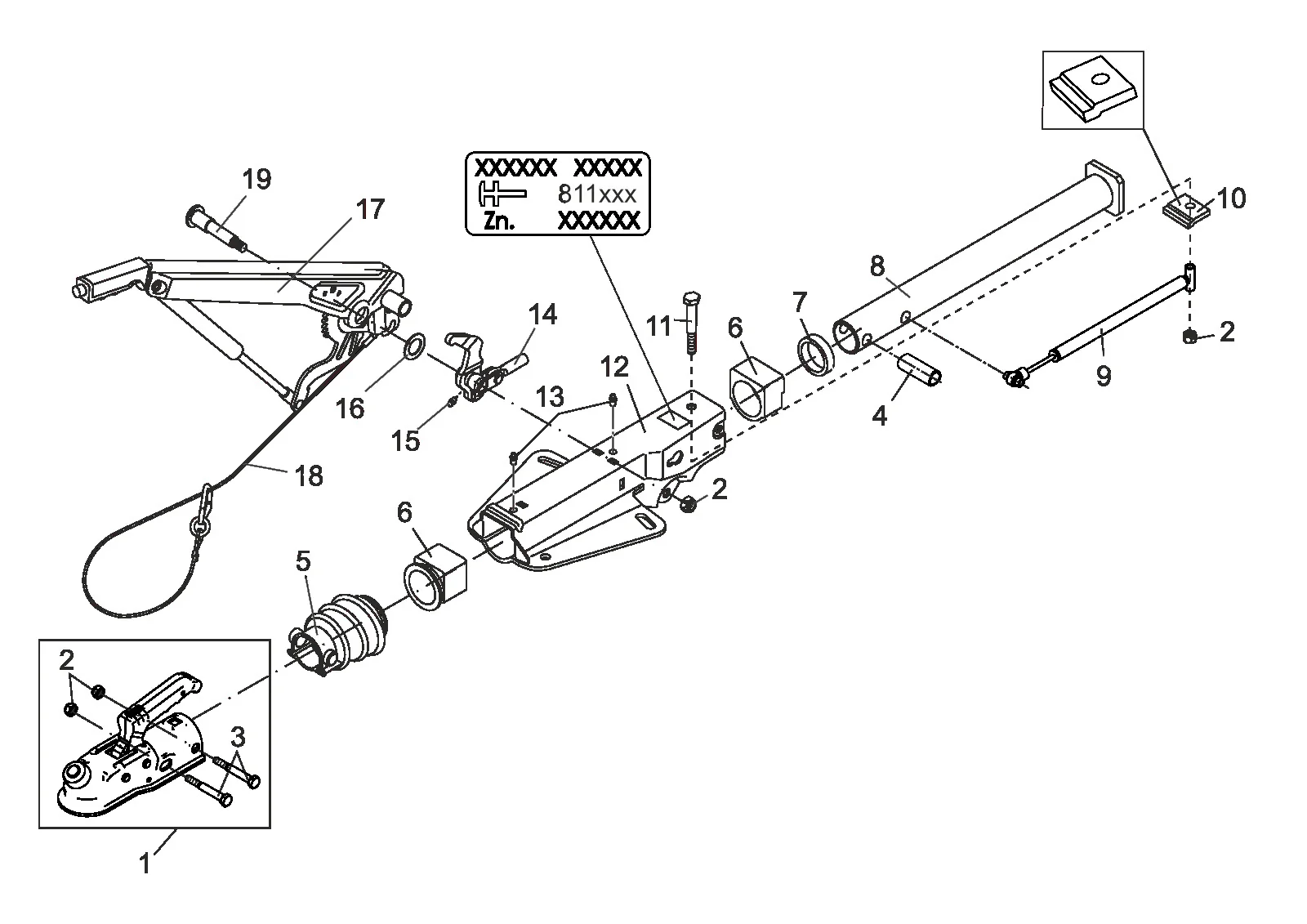

Plano técnico 811536
AL-KO ETI 811536
Datos técnicos
AL-KO | V-design | 161S | with gas spring lever | ball coupling
Número ETI
811536
Piezas
21
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811536
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
21 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 247163 | Acoplamiento ak160/b Ø50 | Consultar este repuesto |
| 1 | 1221746 | Acoplamiento ak301 Ø50 | Ver 1221746 |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 3 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 4 | 647925 | Distancia buje | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 9 | 1217250 | Choque amortiguador 161s reinforced con buje | Consultar este repuesto |
| 10 | 581699 | Stop placa | Ver 581699 |
| 11 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 12 | ETK0002 | Housing | Consultar este repuesto |
| 13 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 14 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 15 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 16 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 17 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 18 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 19 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
