Plano técnico AL-KO · ETI 811534
AL-KO ETI 811534 – Inercia dispositivo V 161s
¿Buscas repuestos para AL-KO ETI 811534? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s.

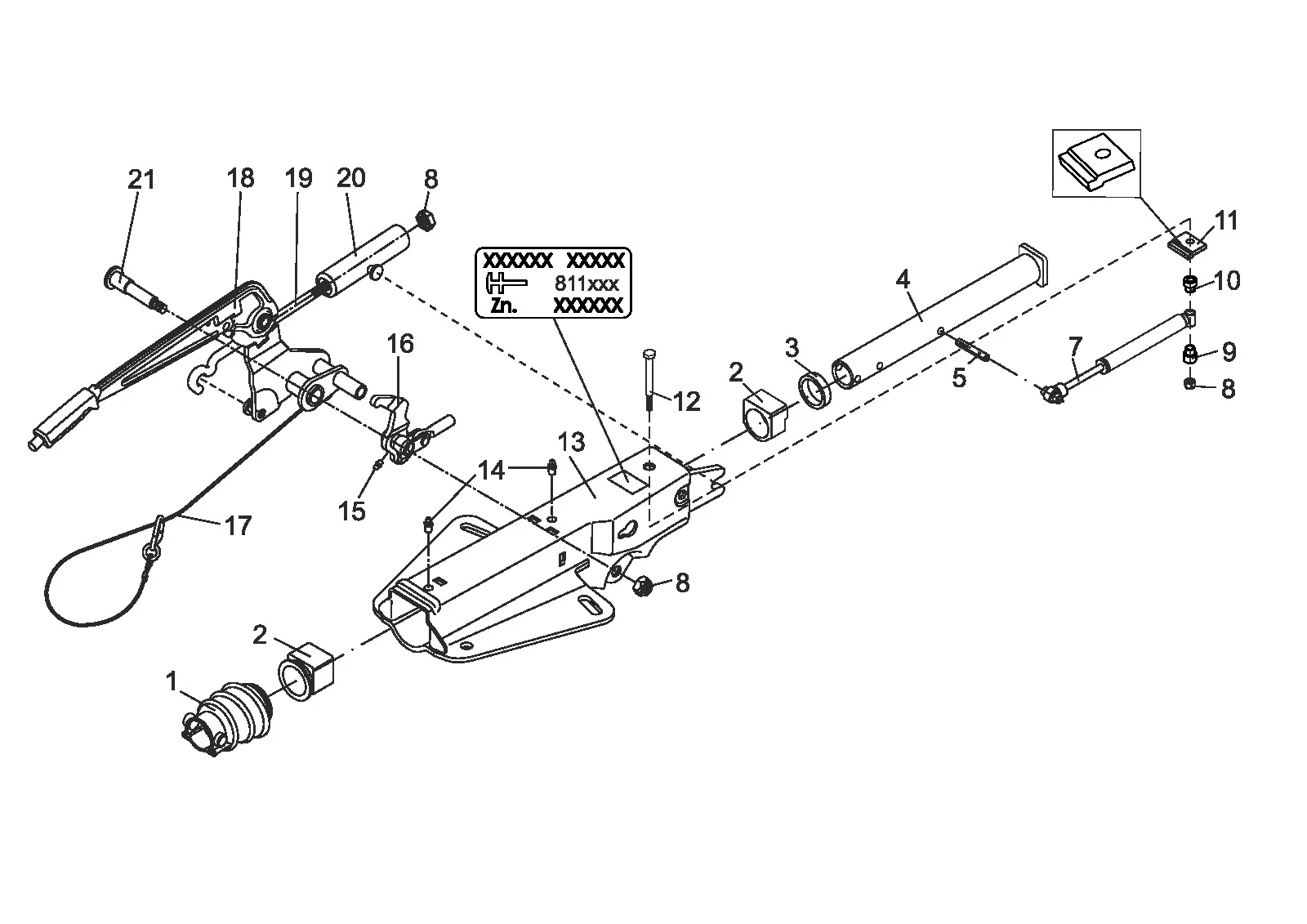

Ir a la lista de piezasPlano de despiece
Plano técnico 811534
AL-KO ETI 811534
Datos técnicos
AL-KO | V-design | 161S | dead center lever | without ball coupling parts
Número ETI
811534
Piezas
20
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811534
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
20 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 366356 | Bellows | Ver 366356 |
| 2 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 3 | 371372 | Damping rubber | Ver 371372 |
| 4 | 647455 | Tirar tubo soldado | Consultar este repuesto |
| 5 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 7 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 8 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 9 | 647900 | Distancia buje | Consultar este repuesto |
| 10 | 647903 | Distancia buje | Consultar este repuesto |
| 11 | 581699 | Stop placa | Ver 581699 |
| 12 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 13 | ETK0002 | Housing | Consultar este repuesto |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 16 | 380525 | Desviación palanca comp.. uni IH=90:27 | Ver 380525 |
| 17 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 18 | 645420 | Mano freno palanca incl.. freno away cable dead point | Consultar este repuesto |
| 19 | 607013 | Gancho varilla | Consultar este repuesto |
| 20 | 645388 | Resorte cilindro comp.. | Consultar este repuesto |
| 21 | 607018 | Cojinete tornillo m12x86,5 | Consultar este repuesto |
| O escribe a info@masta.nl | |||
