Plano técnico AL-KO · ETI 811531
AL-KO ETI 811531 – Rueda freno 3062 para flushing system
¿Buscas repuestos para AL-KO ETI 811531? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 3062 para flushing system.
Ir a la lista de piezasPlano de despiece

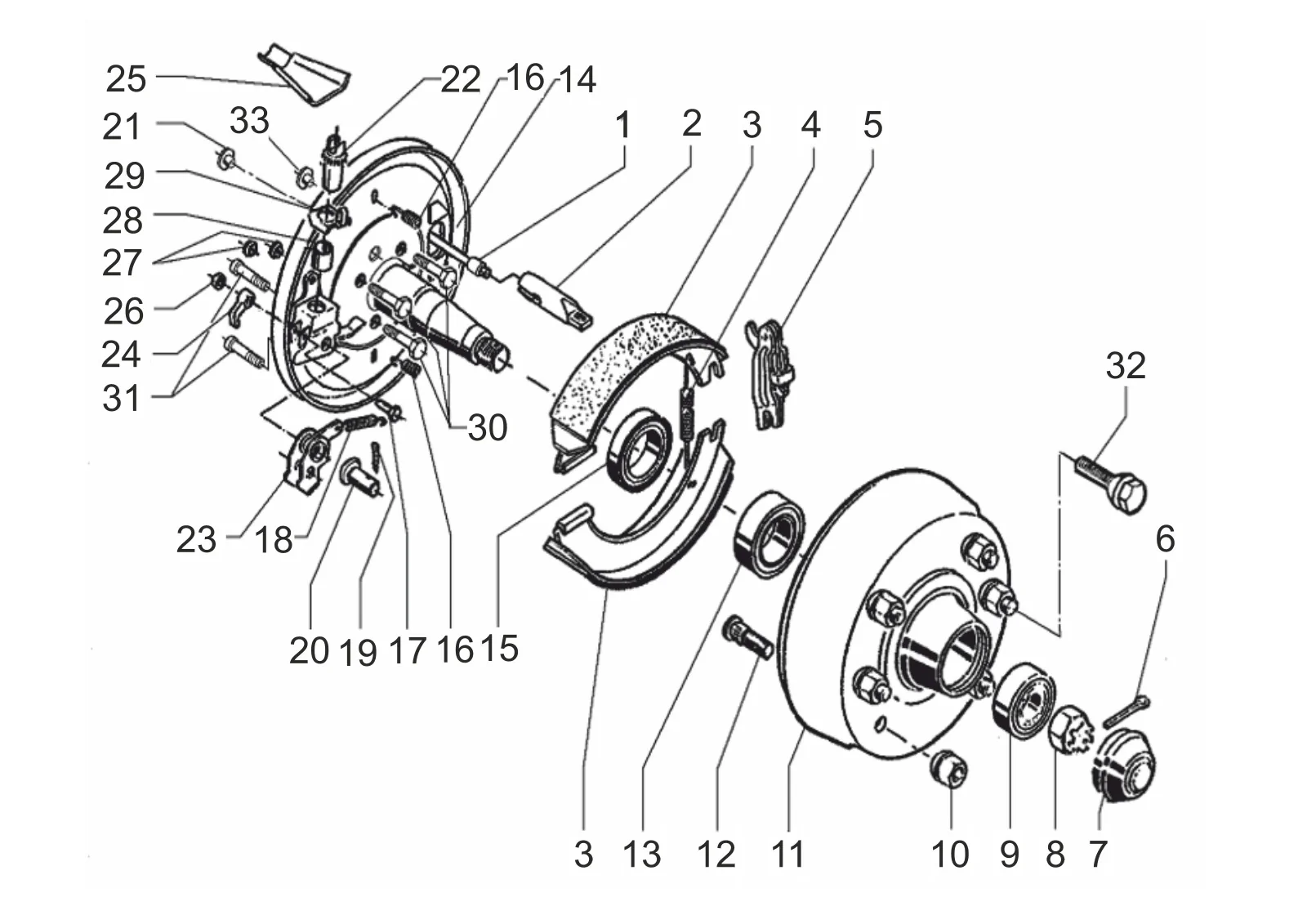

Plano técnico 811531
AL-KO ETI 811531
Datos técnicos
AL-KO | standard | 3062
Número ETI
811531
Piezas
42
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811531
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
42 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 241106 | Cable Bowden cable 500/760 largo rueda freno 3062/3081 | Consultar este repuesto |
| 1 | 241107 | Cable Bowden cable 800/1060 largo rueda freno 3062/3081 | Consultar este repuesto |
| 1 | 241108 | Cable Bowden cable 900/1160 largo rueda freno 3062/3081 | Consultar este repuesto |
| 1 | 241109 | Cable Bowden cable 1000/1260 largo rueda freno 3062/3081 | Consultar este repuesto |
| 1 | 241110 | Cable Bowden cable 1100/1360 largo rueda freno 3062/3081 | Consultar este repuesto |
| 1 | 241111 | Cable Bowden cable 1300/1560 largo rueda freno 3062/3081 | Consultar este repuesto |
| 1 | 241112 | Cable Bowden cable 1400/1660 largo rueda freno 3062/3081 | Consultar este repuesto |
| 2 | 372891 | Connection ojo rueda freno 3081 | Consultar este repuesto |
| 3 | 1220334 | Juego freno jaw para one eje achse 3062 | Ver 1220334 |
| 4 | 355833 | Tensión resorte izquierda | Consultar este repuesto |
| 4 | 2589250004 | Tensión resorte derecha | Consultar este repuesto |
| 5 | 385165 | Spread hinge cerradura comp.. | Ver 385165 |
| 6 | 700856 | Dividido pasador 6,3x63 DIN 94 | Consultar este repuesto |
| 7 | 368527 | Extremo tapa Ø70 | Ver 368527 |
| 8 | 706286 | Castle tuerca m33x1,5 DIN 937 | Consultar este repuesto |
| 9 | 702125 | Cónico rodillo cojinete 32008 xdin 720 | Consultar este repuesto |
| 10 | 701202 | Rueda tuerca DIN 74361-a18- 8 a3b (m18x1,5) | Consultar este repuesto |
| 11 | 1302420 | Freno drum3062 con rueda bolts205x6 | Consultar este repuesto |
| 11 | 1361928 | Freno tambor comp.. 3062 130x5 | Consultar este repuesto |
| 12 | 2487940005 | Rueda stud m18x1,5 x58 | Consultar este repuesto |
| 13 | 701774 | Cónico rodillo cojinete 30211 DIN 720 | Consultar este repuesto |
| 14 | 1362876 | Frenado placa soldado izquierda 3062 wash-diseño | Consultar este repuesto |
| 14 | 1362877 | Frenado placa soldado derecha 3062 wash-ausführung | Consultar este repuesto |
| 15 | 702126 | Rotary eje lip sello as 65x100x10 DIN 3760-nb | Consultar este repuesto |
| 16 | 2781960004 | Compression resorte | Consultar este repuesto |
| 17 | 371543 | Tornillo m8x35 DIN 7984 | Consultar este repuesto |
| 18 | 690615 | Tensión resorte | Consultar este repuesto |
| 19 | 700193 | Dividido pasador 4x25 DIN 94 | Consultar este repuesto |
| 20 | 706311 | Perno b16 h11x60x54,0 en22341- | Consultar este repuesto |
| 21 | 357228 | Sello plug | Consultar este repuesto |
| 22 | 646155 | Regulation unidad rueda freno 3062/3081 | Consultar este repuesto |
| 23 | 690582 | Auto reserve palanca comp.. 3062 | Consultar este repuesto |
| 24 | 368530 | Cabrestante catch | Consultar este repuesto |
| 25 | 372890 | Shell | Consultar este repuesto |
| 26 | 705383 | Tuerca hexagonal m8 DIN 985-8 | Consultar este repuesto |
| 27 | 373245 | Plug ral6002 | Ver 373245 |
| 28 | 368535 | Buje | Consultar este repuesto |
| 29 | 358259 | Securing pieza | Consultar este repuesto |
| 30 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 31 | 706401 | Cilindro tornillo m 8x18 DIN 912 8.8 | Consultar este repuesto |
| 32 | 2081670002 | Rueda perno sperical m14x1,5 x25 | Consultar este repuesto |
| 33 | 691945 | Sello plug para asegurar-freno placa | Consultar este repuesto |
