Plano técnico AL-KO · ETI 811527

AL-KO ETI 811527 – Rueda freno 2051aa para flushing system

¿Buscas repuestos para AL-KO ETI 811527? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 2051aa para flushing system.

Número ETI: 811527 44 piezas

Ir a la lista de piezas

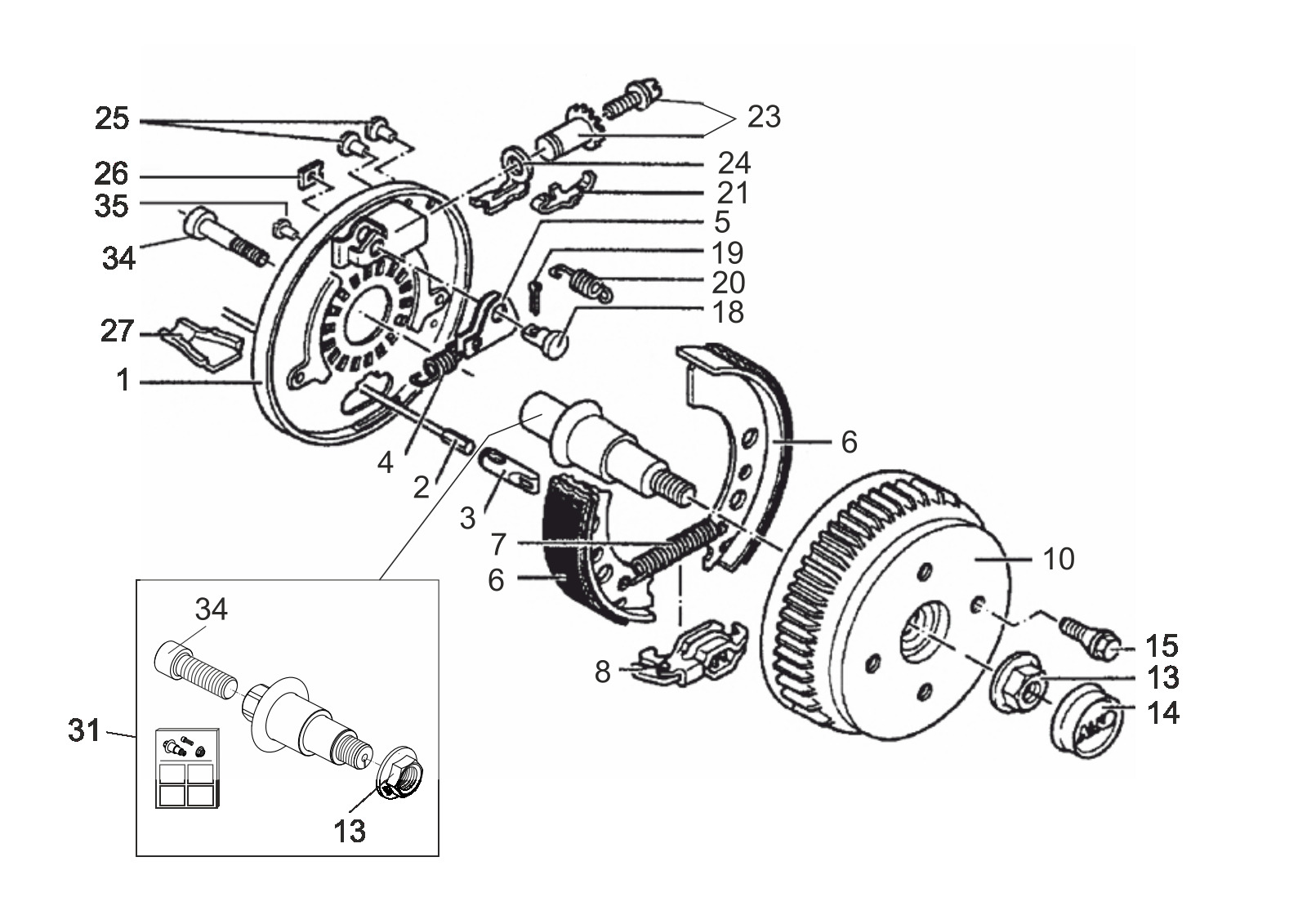

Plano de despiece

Plano técnico 811527

Abrir plano a tamaño completo (nueva pestaña)

AL-KO ETI 811527

Datos técnicos

AL-KO | Compact | 2051A | 650 kg

Número ETI

811527

Piezas

Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.

Repuestos

Lista de piezas para ETI 811527

Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.

44 piezas

Pos.	Número de artículo	Descripción
1	692560	Frenado placa soldado izquierda 2051 wash-diseño	Consultar este repuesto
1	692561	Frenado placa soldado derecha 2051 wash-diseño	Consultar este repuesto
2	247281	Cable Bowden cable Profi largo duración 350/546	Consultar este repuesto
2	247282	Cable Bowden cable Profi largo duración 530/726	Ver 247282→
2	247283	Cable Bowden cable Profi largo duración 770/966	Ver 247283→
2	247284	Cable Bowden cable Profi largo duración 890/1086	Ver 247284→
2	247285	Cable Bowden cable Profi largo duración 1020/1216	Ver 247285→
2	247286	Cable Bowden cable Profi largo duración 1130/1326	Ver 247286→
2	247287	Cable Bowden cable Profi largo duración 1320/1516	Ver 247287→
2	247288	Cable Bowden cable Profi largo duración 1430/1626	Ver 247288→
2	247289	Cable Bowden cable Profi largo duración 1620/1816	Ver 247289→
2	247290	Cable Bowden cable Profi largo duración 1790/1986	Ver 247290→
3	604262	Connection ojo rueda freno 1637/2051/2361	Ver 604262→
4	2187370003	Tensión resorte	Ver 2187370003→
5	571386	Auto reserve palanca comp.. izquierda	Consultar este repuesto
5	571387	Auto reserve palanca comp.. derecha	Consultar este repuesto
6	1213889	Repuesto piezas juego freno zapata de freno 2050/2051	Ver 1213889→
7	2082000007	Tensión resorte	Ver 2082000007→
8	571510	Expanding joint cerradura compl. 2051/2361	Ver 571510→
10	1224802	Repuesto piezas juego cojinete (Ø64/Ø34/37) rueda freno 2051 impermeable	Ver 1224802→
10	1337125	Freno tambor comp.. 100x4-M12x1,5 impermeable	Consultar este repuesto
10	1337126	Freno tambor comp.. 101,6x4-M12x1,5 impermeable	Consultar este repuesto
10	1337246	Freno tambor comp.. 140x5-m14x1,5 impermeable	Consultar este repuesto
10	1337247	Freno tambor comp.. 139,7x4-M12x1,5 impermeable	Consultar este repuesto
10	1372764	Freno tambor comp.. 130x4 impermeable	Consultar este repuesto
10	1650781	Freno tambor comp.. 98x4-M12x1,5 impermeable	Consultar este repuesto
10	1932118	Sp-juego freno tambor 2051 comp.. con waterproof cojinete; 112x5 - M12x1,5	Ver 1932118→
13	581200	Flange tuerca m24x1.5	Ver 581200→
14	1313924	Sellado tapa Ø55 watertight	Ver 1313924→
15	372138	Rueda perno sperical M12x1,5 x25	Consultar este repuesto
15	2081670018	Rueda perno conical 60° M12x1,5x24	Consultar este repuesto
15	2081670020	Rueda perno sperical M12x1,5 x25	Ver 2081670020→
18	368651	Cojinete perno	Consultar este repuesto
19	700192	Dividido pasador 4x20 DIN 94 (en dibujo)	Consultar este repuesto
20	2088800003	Compression resorte	Consultar este repuesto
21	368405	Compound resorte	Ver 368405→
23	21873708	Regulation unidad rueda freno	Ver 21873708→
24	368361	Bow pressure	Ver 368361→
25	373245	Plug ral6002	Ver 373245→
26	2382610002	Cubierta placa	Consultar este repuesto
27	371387	Freno cable shell 1637-2361	Ver 371387→
31	1732707	Repuesto piezas juego stub eje sin freno cojinete Ø34 m20	Consultar este repuesto
34	704096	Cilindro tornillo m20x60 DIN 912 en dibujo	Ver 704096→
35	691945	Sello plug para asegurar-freno placa	Consultar este repuesto
