Plano técnico AL-KO · ETI 811504
AL-KO ETI 811504 – Auflaufeinrichtung V 252g s 250kg
¿Buscas repuestos para AL-KO ETI 811504? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Auflaufeinrichtung V 252g s 250kg.
Ir a la lista de piezasPlano de despiece

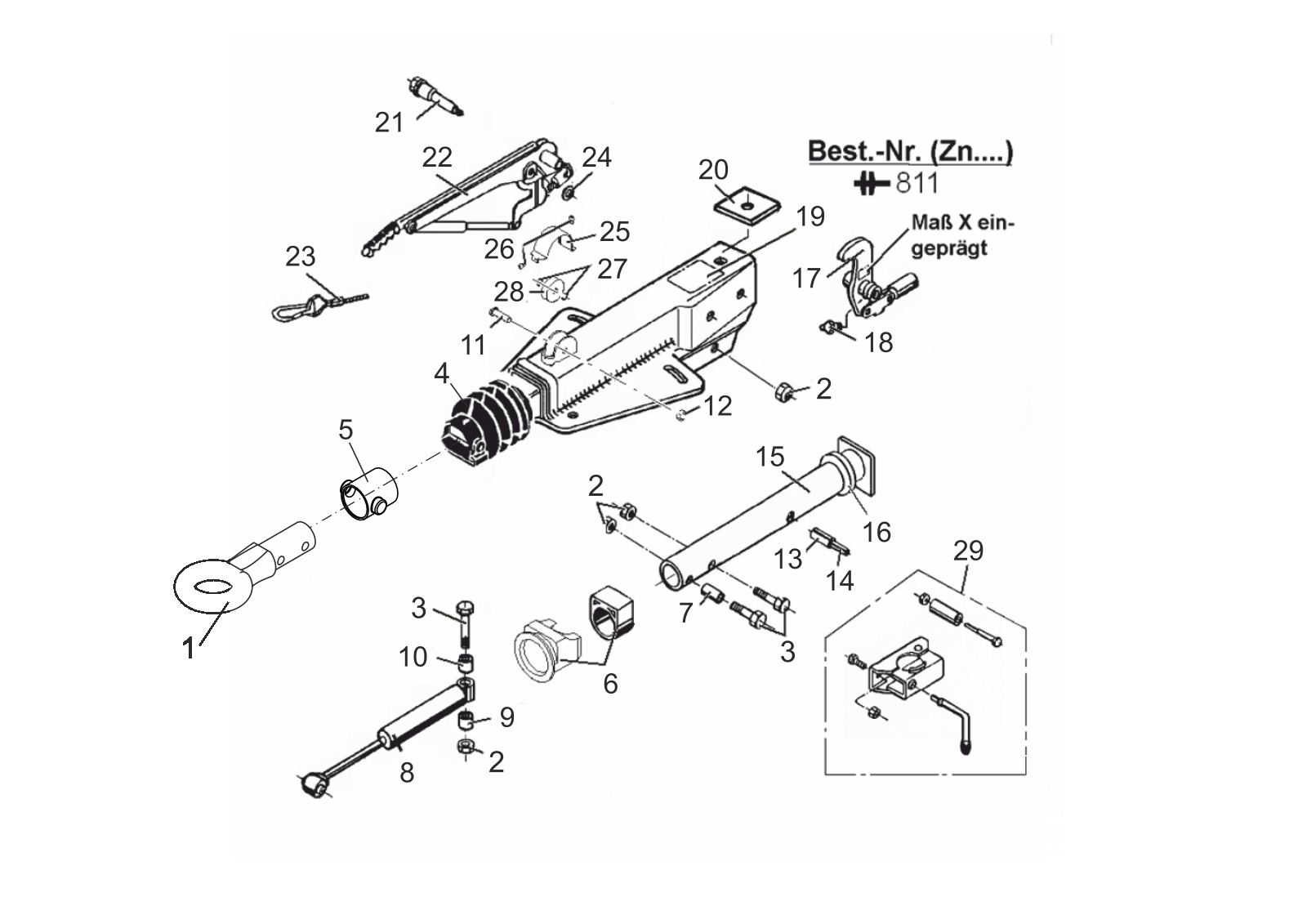

Plano técnico 811504
AL-KO ETI 811504
Datos técnicos
AL-KO | V-design | 252G | with gas spring lever | drawbar eye
Número ETI
811504
Piezas
31
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811504
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
31 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1363171 | Barra de tiro ojo DIN Ø40 | Consultar este repuesto |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 1540147 | Bellows Ø50 | Consultar este repuesto |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 647573 | Distancia buje | Consultar este repuesto |
| 8 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 9 | 647903 | Distancia buje | Consultar este repuesto |
| 10 | 647900 | Distancia buje | Consultar este repuesto |
| 11 | 375846 | Perno | Consultar este repuesto |
| 12 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 13 | 704408 | Clic gancho 12x48 nach zeichnung | Consultar este repuesto |
| 14 | 704407 | Clic gancho 7x48 nach zeichnung | Consultar este repuesto |
| 15 | 625784 | Tirar tubo soldado | Ver 625784 |
| 16 | 371372 | Damping rubber | Ver 371372 |
| 17 | 626796 | Desviación palanca comp.. IH=90:27 M12 | Consultar este repuesto |
| 17 | 626827 | Desviación palanca comp.. IH=90:30 M12 | Consultar este repuesto |
| 17 | 626829 | Desviación palanca comp.. IH=90:33,5 M12 | Consultar este repuesto |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 19 | ETK0002 | Housing | Consultar este repuesto |
| 20 | 581699 | Stop placa | Ver 581699 |
| 21 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 22 | 220098 | Mano freno palanca incl.. freno away cable 251s/g | Ver 220098 |
| 23 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 24 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 25 | 375841 | Covere | Consultar este repuesto |
| 26 | 702424 | Cilindro tornillo m3x6 DIN 84 a2-70 | Consultar este repuesto |
| 27 | 702574 | Arandela pa 14x20x1,0 DIN 988 | Consultar este repuesto |
| 28 | 570259 | Soporte roll completo | Consultar este repuesto |
| 29 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
