Plano técnico AL-KO · ETI 811503
AL-KO ETI 811503 – Inercia dispositivo cuadrado 161s
¿Buscas repuestos para AL-KO ETI 811503? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 161s.
Ir a la lista de piezasPlano de despiece

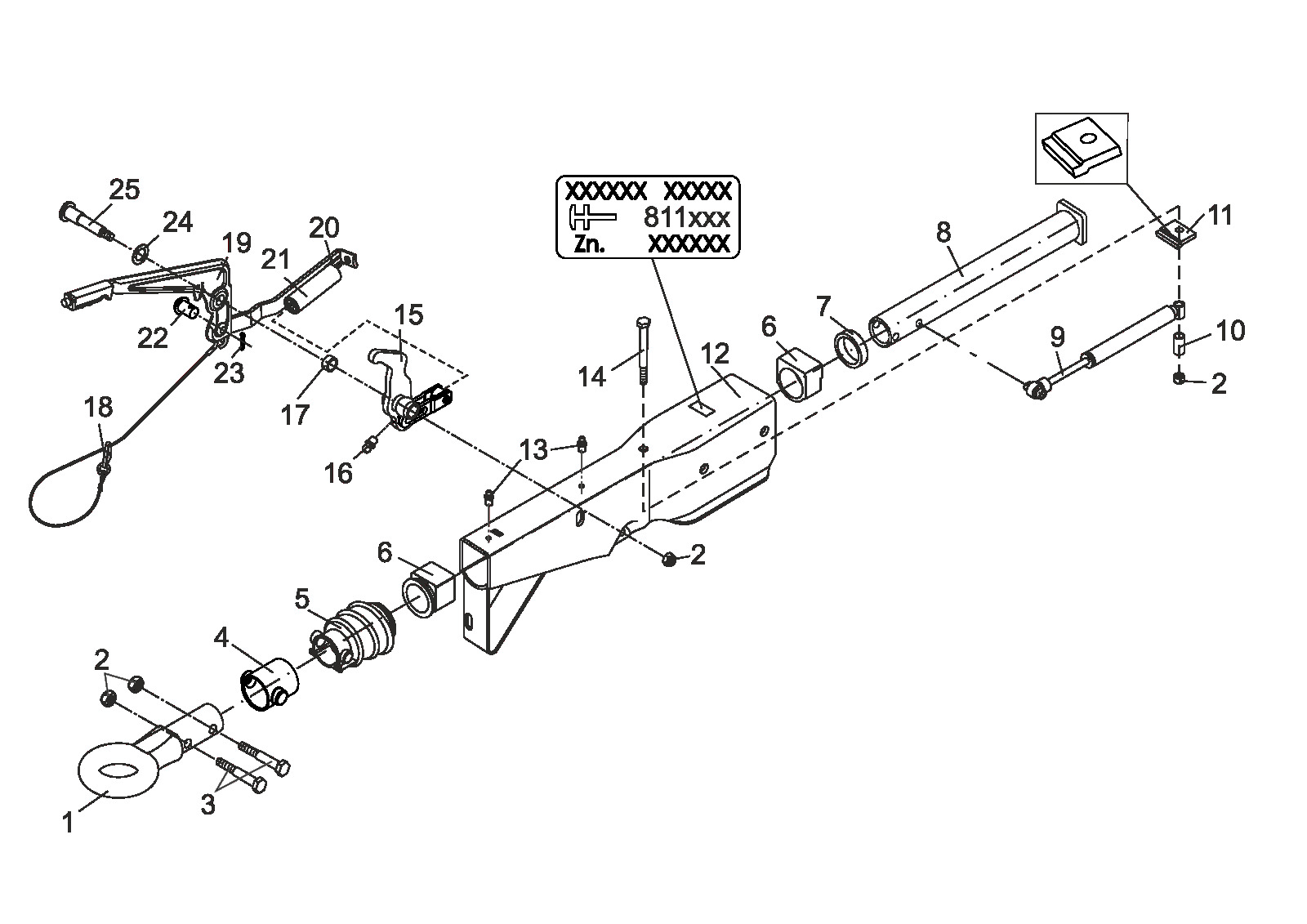

Plano técnico 811503
AL-KO ETI 811503
Datos técnicos
AL-KO | square design | 161S | spring load memory | drawbar eye
Número ETI
811503
Piezas
25
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811503
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
25 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 357419 | Barra de tiro ojo DIN Ø40 161/251s | Ver 357419 |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 4 | 1540147 | Bellows Ø50 | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 571875 | Tirar tubo soldado 161/251s | Consultar este repuesto |
| 9 | 370558 | Choque amortiguador 161s | Consultar este repuesto |
| 10 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 11 | 581699 | Stop placa | Ver 581699 |
| 12 | ETK0002 | Housing | Consultar este repuesto |
| 13 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 14 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 15 | 380310 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 358470 | Distancia buje | Consultar este repuesto |
| 18 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 19 | 354259 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 20 | 2170110608 | Tensión soporte | Consultar este repuesto |
| 21 | 2077050601 | Resorte cilindro comp.. | Ver 2077050601 |
| 22 | 2076810609 | Perno half-round | Consultar este repuesto |
| 23 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 24 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 25 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
