Plano técnico AL-KO · ETI 811492

AL-KO ETI 811492 – Axlee bra 1800 rueda freno 2051 ta

¿Buscas repuestos para AL-KO ETI 811492? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Axlee bra 1800 rueda freno 2051 ta.

Número ETI: 811492 45 piezas
Ir a la lista de piezas

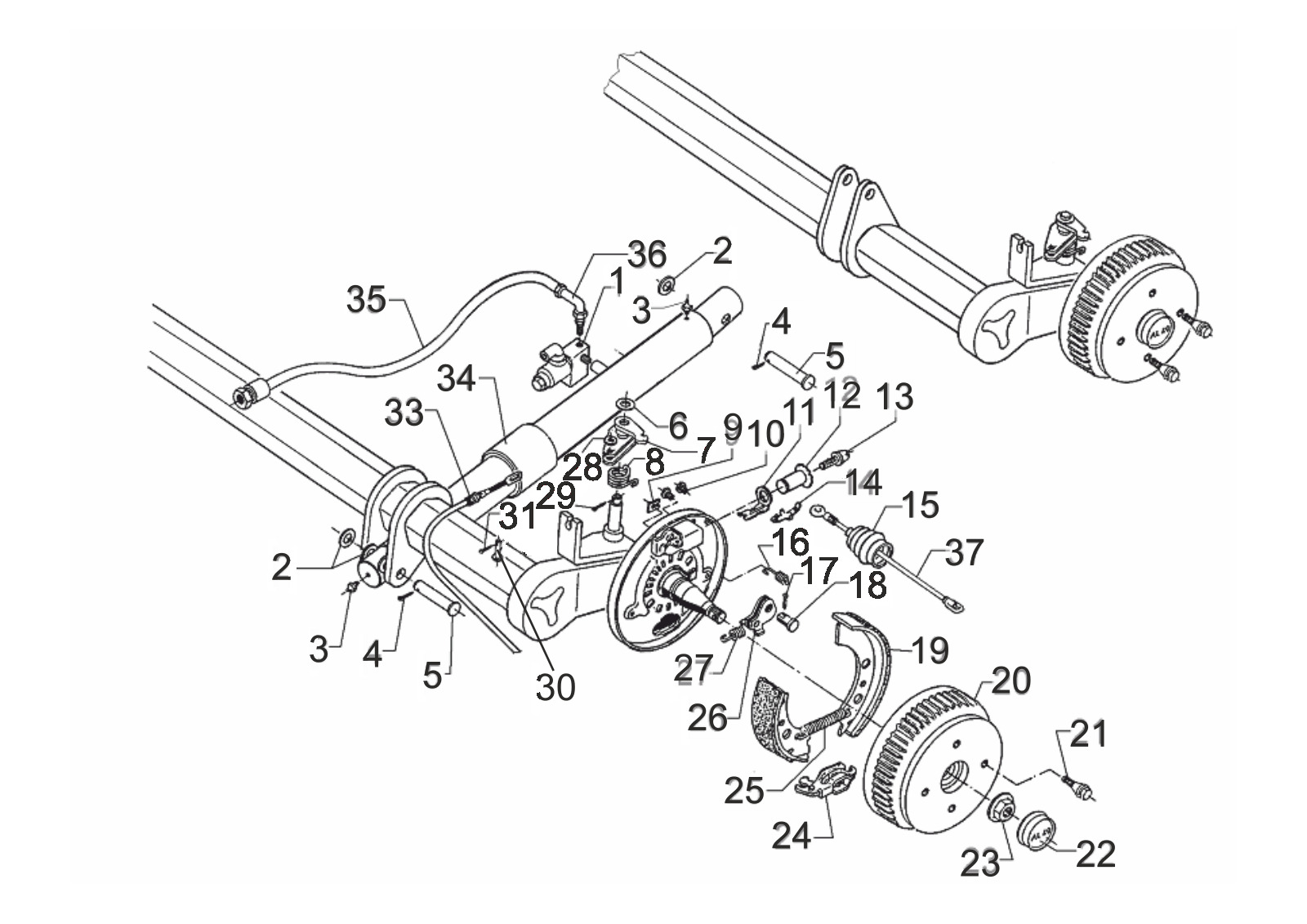

Plano de despiece

Plano técnico 811492

AL-KO ETI 811492

Datos técnicos

AL-KO | Rubber suspension braked | Lowerable | Axle tube rotatably mounted | BRA1800

Número ETI

811492

Piezas

45

Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.

Repuestos

Lista de piezas para ETI 811492

Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.

45 piezas

Pos. Número de artículo Descripción
1 ETK0018 Not included in the scope of delivery of al-ko Consultar este repuesto
2 701167 Arandela pa 28x40x2,0 DIN 988 Consultar este repuesto
3 700204 Conical grease nipple as 8x1 DIN 71412 Ver 700204→
4 706330 Dividido pasador 5x45 DIN 94 Consultar este repuesto
5 1310454 Perno Ø24,8 geomet 321a Consultar este repuesto
6 706081 Arandela a 17 DIN 125-st Consultar este repuesto
7 586243 Desviación palanca izquierda soldado Consultar este repuesto
7 586244 Desviación palanca derecha soldado Consultar este repuesto
8 607533 Torsión resorte derecha Consultar este repuesto
8 607534 Torsión resorte izquierda Consultar este repuesto
9 2382610002 Cubierta placa Consultar este repuesto
10 373245 Plug ral6002 Ver 373245→
11 368361 Bow pressure Ver 368361→
12 2187370801 Adjusting tuerca Consultar este repuesto
13 2187370802 Pressure pad Consultar este repuesto
14 368405 Compound resorte Ver 368405→
15 358257 Bellows rueda freno Consultar este repuesto
16 2088800003 Compression resorte Consultar este repuesto
17 700192 Dividido pasador 4x20 DIN 94 (en dibujo) Consultar este repuesto
18 368651 Cojinete perno Ver 368651→
19 1213889 Repuesto piezas juego freno zapata de freno 2050/2051 Ver 1213889→
20 1932110 Repuesto piezas juego freno tambor 2051 comp.. con cojinete; 112x5 - M12x1,5 Ver 1932110→
20 1224803 Repuesto piezas juego cojinete rueda freno (Ø72/Ø39/37) 2051 1500kg Ver 1224803→
21 2081670018 Rueda perno conical 60° M12x1,5x24 Consultar este repuesto
21 2081670020 Rueda perno sperical M12x1,5 x25 Ver 2081670020→
22 581197 Sellado tapa Ø57 Ver 581197→
23 581200 Flange tuerca m24x1.5 Ver 581200→
24 571510 Expanding joint cerradura compl. 2051/2361 Ver 571510→
25 2082000007 Tensión resorte Ver 2082000007→
26 571386 Auto reserve palanca comp.. izquierda Ver 571386→
26 571387 Auto reserve palanca comp.. derecha Ver 571387→
27 2187370003 Tensión resorte Ver 2187370003→
28 705396 Arandela a 10,5 DIN 125-st Ver 705396→
29 700193 Dividido pasador 4x25 DIN 94 Consultar este repuesto
30 701470 Perno b10 h11x28x24 DIN 1434vz Consultar este repuesto
31 705487 Dividido pasador 3,2x20 DIN 94 Consultar este repuesto
33 224243 Cable Bowden cable Profi largo duración 1729/1985 Ver 224243→
33 224244 Cable Bowden cable Profi largo duración 2749/3005 Consultar este repuesto
33 224602 Cable Bowden cable Profi largo duración 2329/2585 Consultar este repuesto
33 2088800402 Cable Bowden cable Profi largo duración 1309/1565 Ver 2088800402→
34 1337450 Hydraulic cilindro Ø60x290 Consultar este repuesto
34 1655807 Sello juego para cilindro 1337450 Consultar este repuesto
35 ETK0018 Not included in the scope of delivery of al-ko Consultar este repuesto
36 ETK0018 Not included in the scope of delivery of al-ko Consultar este repuesto
37 224265 Pull cuerda 137mm Consultar este repuesto
