Plano técnico AL-KO · ETI 811482
AL-KO ETI 811482 – Inercia dispositivo cuadrado 70 161s
¿Buscas repuestos para AL-KO ETI 811482? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 70 161s.

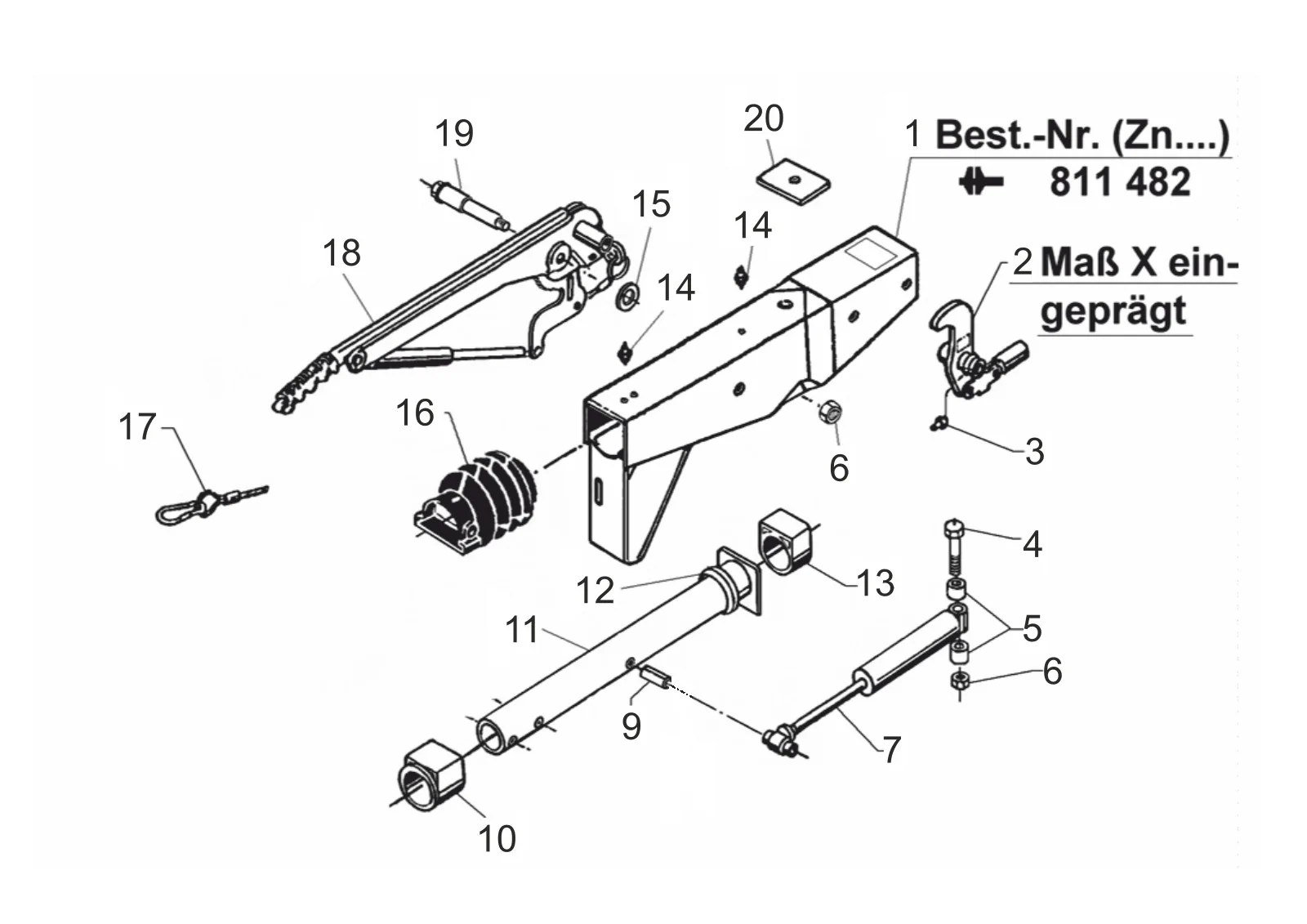

Ir a la lista de piezasPlano de despiece
Plano técnico 811482
AL-KO ETI 811482
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | without ball coupling parts
Número ETI
811482
Piezas
19
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811482
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
19 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0002 | Housing | Consultar este repuesto |
| 2 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 3 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 4 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 5 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 6 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 7 | 1215931 | Choque amortiguador 161s cuadrado 70 diseño b | Consultar este repuesto |
| 9 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 10 | 353943 | Flanged buje | Consultar este repuesto |
| 11 | 647455 | Tirar tubo soldado | Consultar este repuesto |
| 12 | 371372 | Damping rubber | Ver 371372 |
| 13 | 353942 | Plain cojinete buje | Ver 353942 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 16 | 366356 | Bellows | Ver 366356 |
| 17 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 18 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ver 220094 |
| 19 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 20 | 625392 | Stop placa | Consultar este repuesto |
