Plano técnico AL-KO · ETI 811471
AL-KO ETI 811471 – Inercia dispositivo 251g bottom conjunto
¿Buscas repuestos para AL-KO ETI 811471? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 251g bottom conjunto.
Ir a la lista de piezasPlano de despiece

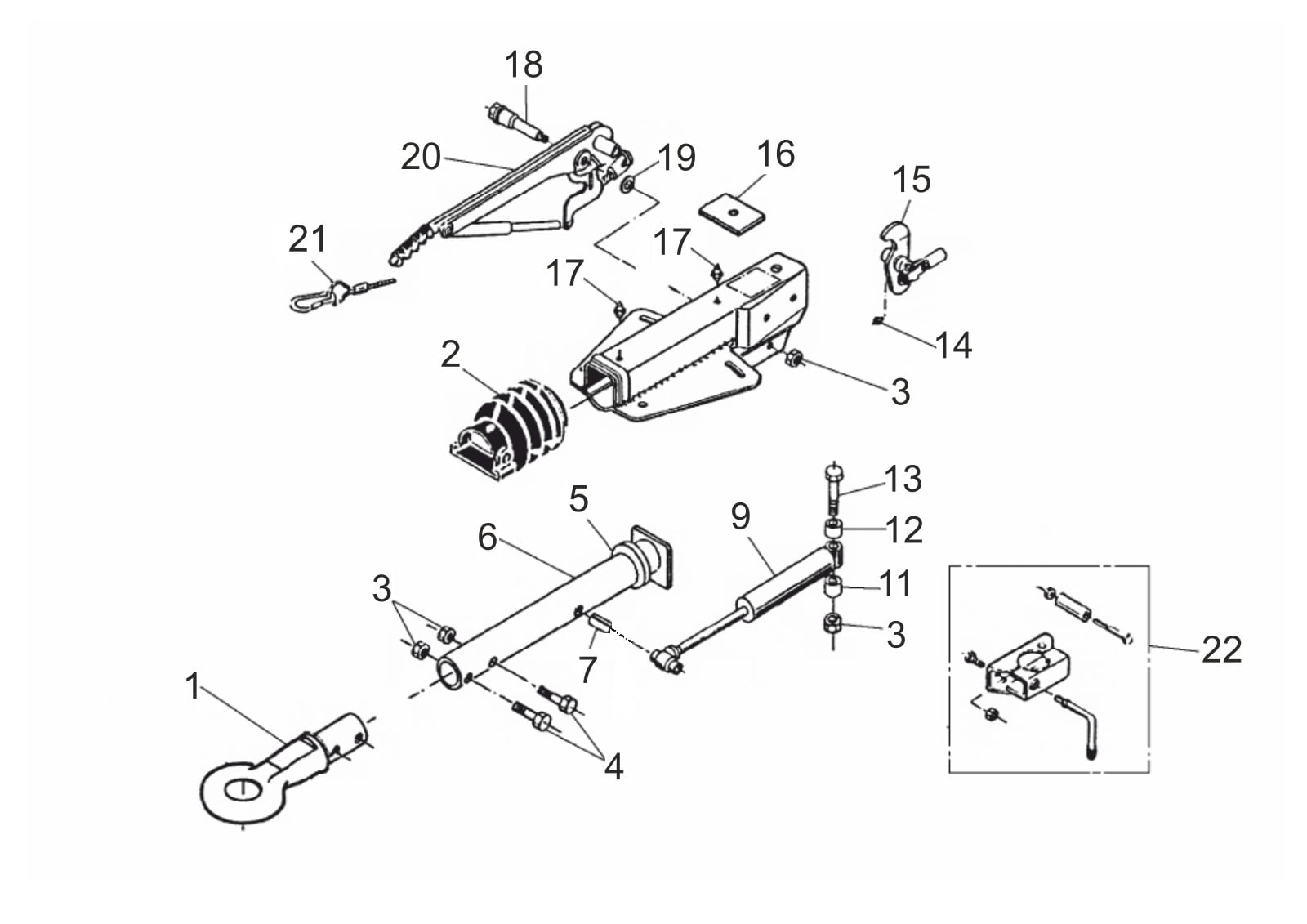

Plano técnico 811471
AL-KO ETI 811471
Datos técnicos
AL-KO | V-design | 251G | with gas spring lever | drawbar eye
Número ETI
811471
Piezas
25
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811471
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
25 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 372782 | Barra de tiro ojo DIN Ø40 | Consultar este repuesto |
| 2 | 366356 | Bellows | Ver 366356 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 3 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 4 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 625784 | Tirar tubo soldado | Ver 625784 |
| 7 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 9 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 11 | 625400 | Distancia buje | Consultar este repuesto |
| 11 | 647903 | Distancia buje | Consultar este repuesto |
| 12 | 625646 | Distancia buje | Consultar este repuesto |
| 12 | 647900 | Distancia buje | Consultar este repuesto |
| 13 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 13 | 706348 | Hexagonal tornillo m16x90 DIN 931 8.8 | Consultar este repuesto |
| 14 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 15 | 626796 | Desviación palanca comp.. IH=90:27 M12 | Consultar este repuesto |
| 16 | 581699 | Stop placa | Ver 581699 |
| 16 | 625392 | Stop placa | Consultar este repuesto |
| 17 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 20 | 220099 | Mano freno palanca incl.. freno away cable 251s | Ver 220099 |
| 21 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 22 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
