Plano técnico AL-KO · ETI 811456
AL-KO ETI 811456 – Inercia dispositivo cuadrado 30s/2 without mano freno palanca
¿Buscas repuestos para AL-KO ETI 811456? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 30s/2 without mano freno palanca.

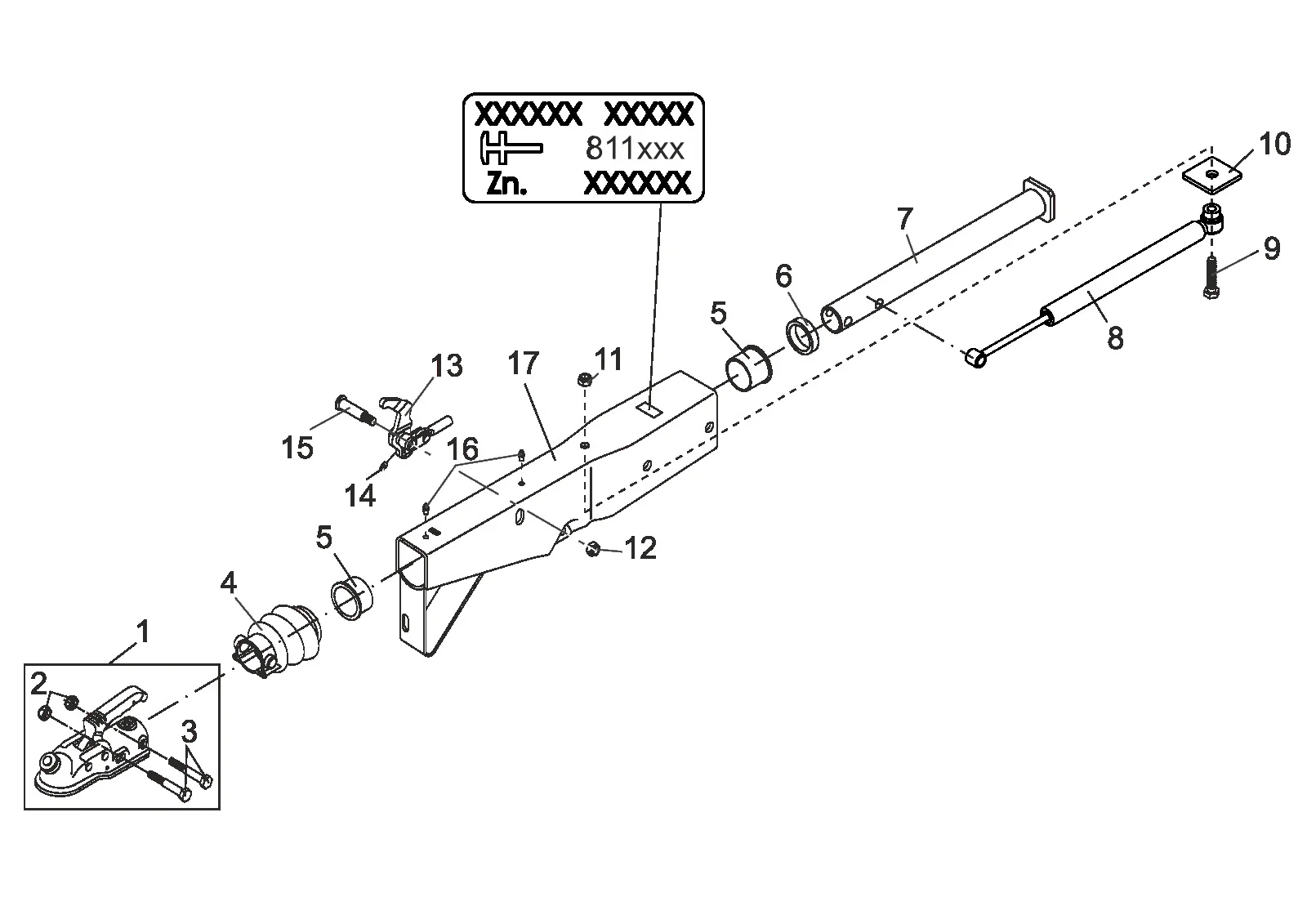

Plano de despiece
Plano técnico 811456
AL-KO ETI 811456
Datos técnicos
AL-KO | square design | 30S/2 | ball coupling
Número ETI
811456
Piezas
17
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811456
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
17 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 247162 | Acoplamiento ak160/a Ø35 con montaje piezas | Ver 247162 |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705430 | Hexagonal tornillo m12x55 DIN 931 8.8 | |
| 4 | 2073890210 | Bellows | Ver 2073890210 |
| 5 | 1210678 | Juego bushs inercia dispositivo | Ver 1210678 |
| 6 | 2072410207 | Damping rubber | Ver 2072410207 |
| 7 | 625626 | Tirar tubo soldado 90 s/3 | Ver 625626 |
| 8 | 359569 | Choque amortiguador 30s | Ver 359569 |
| 9 | 706312 | Hexagonal tornillo m10x50 DIN 931 8.8 | |
| 10 | 625627 | Stop placa | |
| 11 | 706435 | Self bloqueo tuerca biw M10 | |
| 12 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 13 | 384655 | Desviación palanca comp.. IH=90:27 | Ver 384655 |
| 14 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 15 | 625255 | Cojinete tornillo m12x67 | |
| 16 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 17 | ETK0002 | Housing |
