Plano técnico AL-KO · ETI 811453
AL-KO ETI 811453 – Inercia dispositivo cuadrado 100 161s diseño c
¿Buscas repuestos para AL-KO ETI 811453? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 161s diseño c.
Ir a la lista de piezasPlano de despiece

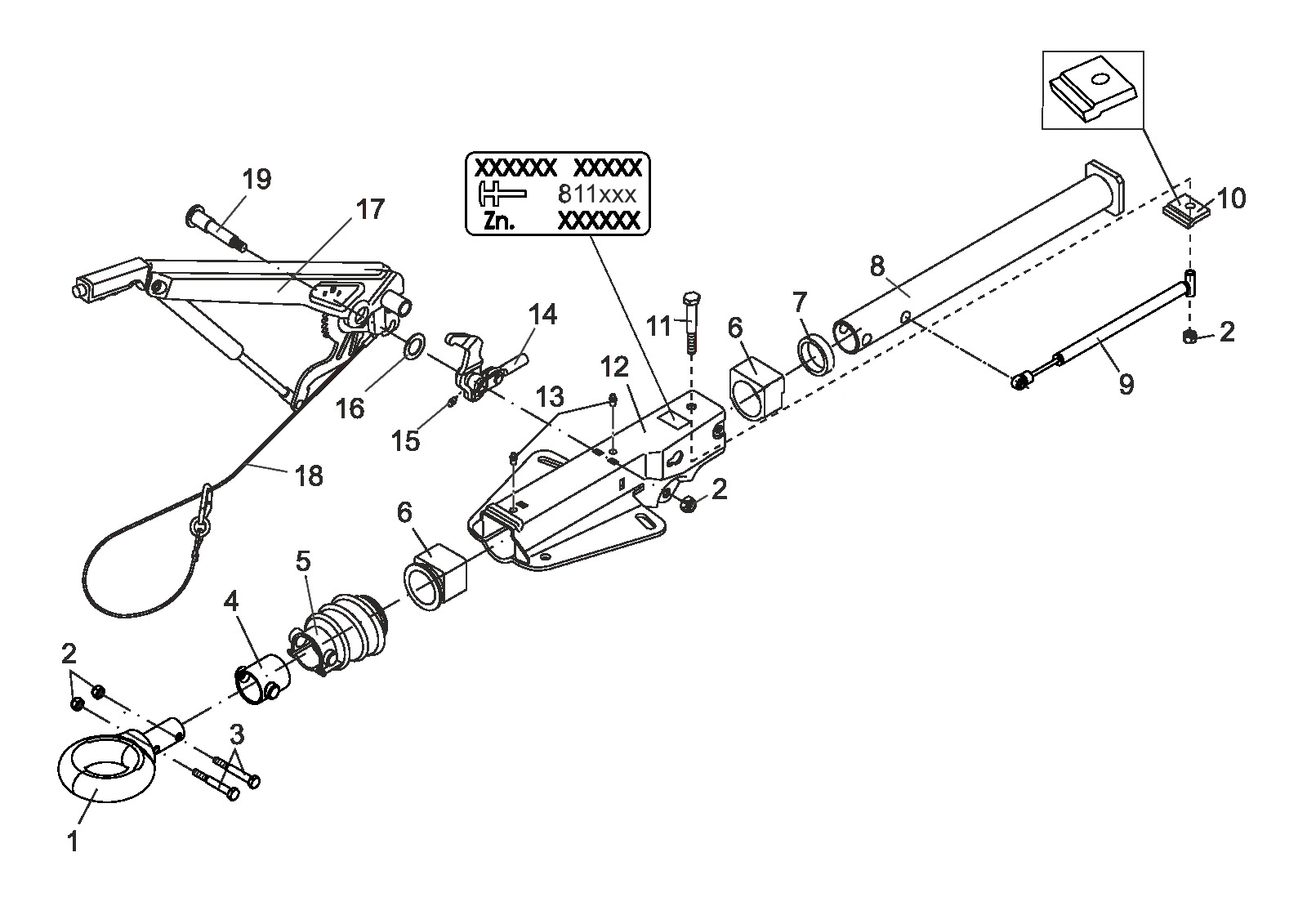

Plano técnico 811453
AL-KO ETI 811453
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | ball coupling and AKS
Número ETI
811453
Piezas
22
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811453
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
22 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 293379 | Barra de tiro ojo 2" england Ø50 | Consultar este repuesto |
| 1 | 354560 | Conjunto groupdrawbar ojo | Consultar este repuesto |
| 1 | 357420 | Barra de tiro ojo nato Ø76 | Consultar este repuesto |
| 1 | 370999 | Barra de tiro ojo italien Ø45 | Consultar este repuesto |
| 2 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 3 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 4 | 1540147 | Bellows Ø50 | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 1210131 | Repuesto pieza juego bushing inercia | Ver 1210131 |
| 7 | 371372 | Damping rubber | Ver 371372 |
| 8 | 380309 | Tirar tubo soldado 161/251s | Consultar este repuesto |
| 9 | 583528 | Choque amortiguador 131r | Ver 583528 |
| 10 | 581699 | Stop placa | Ver 581699 |
| 11 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 12 | ETK0002 | Housing | Consultar este repuesto |
| 13 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 14 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 15 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 16 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 17 | 220095 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 18 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 19 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| O escribe a info@masta.nl | |||
