Plano técnico AL-KO · ETI 811440
AL-KO ETI 811440 – Inercia dispositivo cuadrado 100 161s hydraulik
¿Buscas repuestos para AL-KO ETI 811440? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 161s hydraulik.

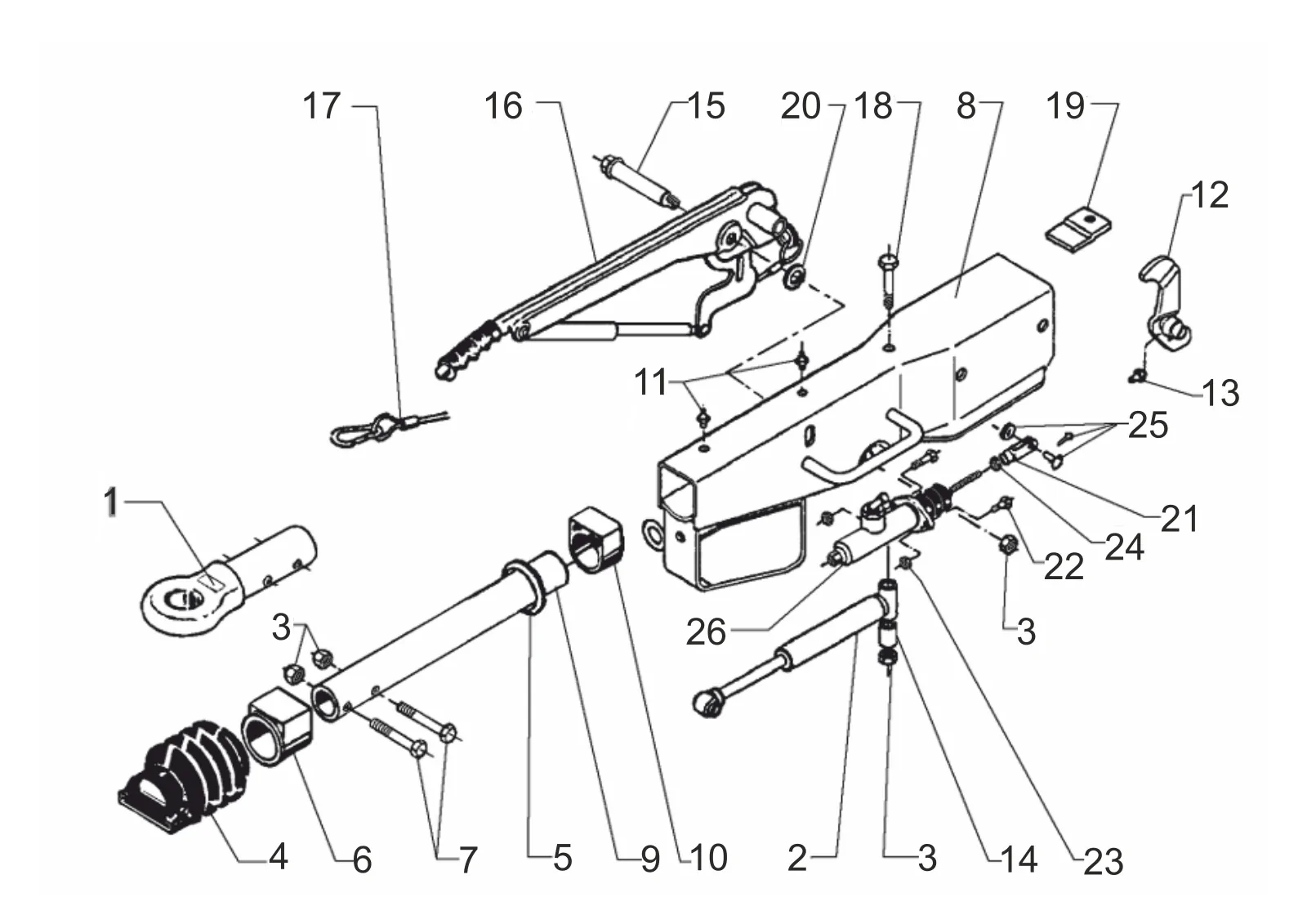

Ir a la lista de piezasPlano de despiece
Plano técnico 811440
AL-KO ETI 811440
Datos técnicos
AL-KO | square design | 161S | hydraulic cylinder | drawbar eye
Número ETI
811440
Piezas
28
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811440
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
28 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0016 | Barra de tiro ojo | Consultar este repuesto |
| 2 | 370558 | Choque amortiguador 161s | Consultar este repuesto |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 353943 | Flanged buje | Consultar este repuesto |
| 7 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 8 | ETK0002 | Housing | Consultar este repuesto |
| 9 | 571875 | Tirar tubo soldado 161/251s | Consultar este repuesto |
| 10 | 353942 | Plain cojinete buje | Ver 353942 |
| 11 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 12 | 690105 | Desviación palanca comp.. uni IH=90:27 | Consultar este repuesto |
| 13 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 14 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 15 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 16 | 1250058 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 17 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 18 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 19 | 647011 | Stop placa | Consultar este repuesto |
| 20 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 21 | 706614 | Fork cabeza 10x40 DIN 71752 | Ver 706614 |
| 22 | 705450 | Hexagonal tornillo m8x30 DIN 933 8.8 | Consultar este repuesto |
| 23 | 705383 | Tuerca hexagonal m8 DIN 985-8 | Consultar este repuesto |
| 24 | 705378 | Tuerca hexagonal M10 DIN 934-8 | Ver 705378 |
| 25 | 701470 | Perno b10 h11x28x24 DIN 1434vz | Consultar este repuesto |
| 25 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 25 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 26 | 1311411 | Hydraulic cilindro | Ver 1311411 |
| O escribe a info@masta.nl | |||
