Plano técnico AL-KO · ETI 811439
AL-KO ETI 811439 – Cabrestante tipo 501
¿Buscas repuestos para AL-KO ETI 811439? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Cabrestante tipo 501.

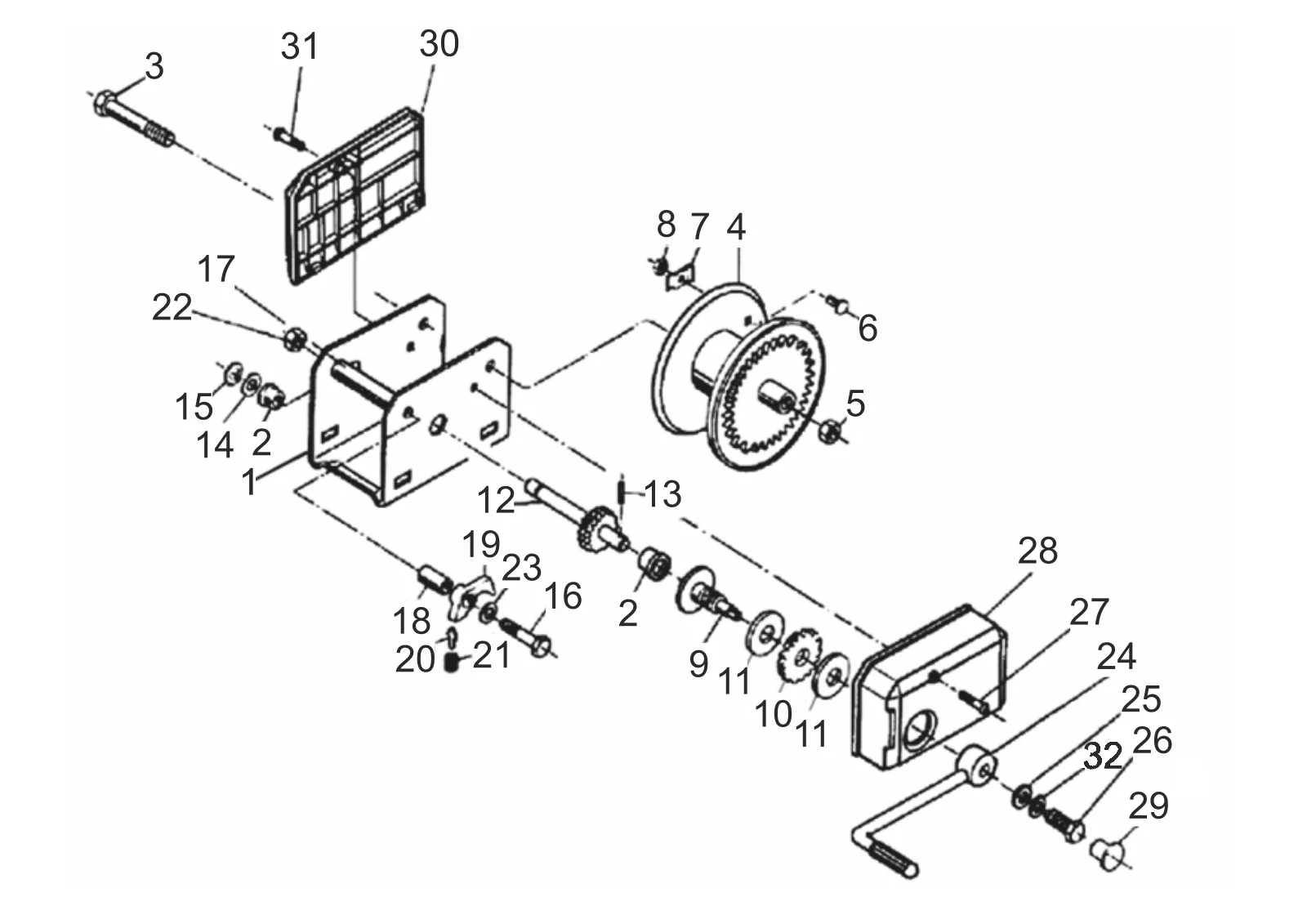

Ir a la lista de piezasPlano de despiece
Plano técnico 811439
AL-KO ETI 811439
Datos técnicos
AL-KO | 501
Número ETI
811439
Piezas
33
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811439
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
33 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0015 | No repuesto pieza | Consultar este repuesto |
| 2 | 352439 | Cojinete buje 351/501 | Consultar este repuesto |
| 3 | 352432 | Hexagonal tornillo m12x106 | Consultar este repuesto |
| 4 | 352507 | Cuerda tambor comp.. 501 | Consultar este repuesto |
| 5 | 700645 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Ver 700645 |
| 6 | 706416 | Round-cabeza tornillo m6x16 DIN 603 8.8 | Consultar este repuesto |
| 7 | 352015 | Cuerda abrazadera | Consultar este repuesto |
| 8 | 705480 | Tuerca hexagonal m6 DIN 934-8 | Consultar este repuesto |
| 9 | 352078 | Manivela socket comp.. 500/501 | Consultar este repuesto |
| 10 | 352270 | Ratched rueda | Ver 352270 |
| 10 | 352727 | Ratchet rueda glued | Consultar este repuesto |
| 11 | 352228 | Freno disc comp... | Consultar este repuesto |
| 12 | 352080 | Transmisión eje soldered | Ver 352080 |
| 13 | 700811 | Grooved pasador 5x20 iso8740 vz | Consultar este repuesto |
| 14 | 352110 | Arandela 0,5 mm | Consultar este repuesto |
| 15 | 701001 | Retaining anillo 14x1 DIN 471 ZP | Consultar este repuesto |
| 16 | 706004 | Hexagonal tornillo m10x125 DIN 931 8.8 | Consultar este repuesto |
| 17 | 352504 | Separador tubo reemplazado por 352932 | Consultar este repuesto |
| 18 | 352084 | Distancia buje | Consultar este repuesto |
| 19 | 352271 | Ratched brace | Consultar este repuesto |
| 20 | 352232 | Resorte portador placa | Consultar este repuesto |
| 21 | 352299 | Compression resorte | Consultar este repuesto |
| 22 | 700644 | Tuerca hexagonal M10 DIN 980-V-10 ZP | Consultar este repuesto |
| 23 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 24 | 352717 | Manivela comp.. tipo 501/651 | Consultar este repuesto |
| 25 | 352111 | Arandela Ø11 similar DIN 1440 | Consultar este repuesto |
| 26 | 706237 | Hexagonal tornillo m10x16 DIN 933 8.8 | Consultar este repuesto |
| 27 | 589123 | Perno duo-taptite m6x25-c | Consultar este repuesto |
| 28 | 352447 | Gearboxcover 501 | Ver 352447 |
| 29 | 352477 | Extremo cubierta Ø28 | Consultar este repuesto |
| 30 | 352446 | Covere rear | Consultar este repuesto |
| 31 | 589122 | Perno duo-taptite m6x16-c | Consultar este repuesto |
| 32 | 706762 | Resorte cerradura arandela vsk 10 | Consultar este repuesto |
