Plano técnico AL-KO · ETI 811396
AL-KO ETI 811396 – Tipo 352vb-2 con mano freno palanca, company hitz
¿Buscas repuestos para AL-KO ETI 811396? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Tipo 352vb-2 con mano freno palanca, company hitz.

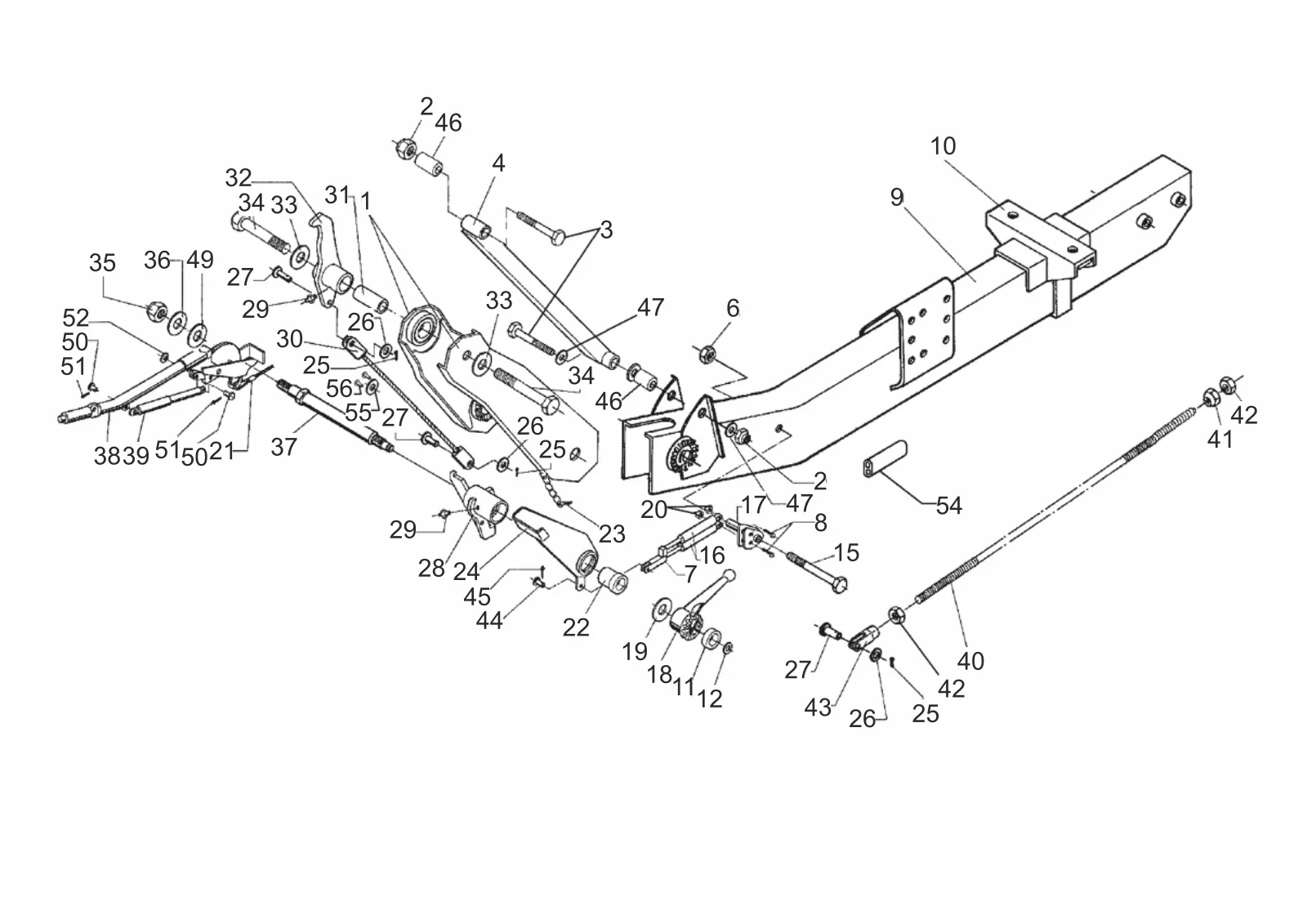

Plano de despiece
Plano técnico 811396
AL-KO ETI 811396
Datos técnicos
AL-KO | 500 | height adjustable | mechanical brake | 352VB-2
Número ETI
811396
Piezas
52
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811396
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
52 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1336167 | Separador lado brazo 351vb-2 caliente sumergido 700 mm lenght | |
| 1 | 1336306 | Separador lado brazo 351vb-2 caliente sumergido 700 mm lenght | |
| 2 | 706310 | Tuerca hexagonal m20 DIN 985-10 | |
| 3 | 706339 | Hexagonal tornillo m20x150 DIN 931 8.8 | |
| 4 | 1335581 | Steering barra machined 351vb-2 700 | |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 572614 | Fork cabeza machined | |
| 8 | 705451 | Hexagonal tornillo m8x35 DIN 933 8.8 | |
| 9 | 1336163 | Barra de tiro soldado 352vb-2 | |
| 10 | 1211105 | Soporte frame perfil 100x160 con soporte | |
| 11 | 372771 | Buje | |
| 12 | 702366 | Clic anillo a22 DIN 7993-1.4310 | |
| 15 | 705444 | Hexagonal tornillo m8x120 DIN 931 8.8 | |
| 16 | 366441 | Gas resorte gf14-231000-2200 | |
| 17 | 1310610 | Placa soldado | |
| 18 | 366139 | Abrazadera manija m30x1,5 | |
| 19 | 706294 | Arandela s 32x45x2,5 DIN 988 | |
| 20 | 705383 | Tuerca hexagonal m8 DIN 985-8 | |
| 21 | 375162 | Breakaway cable 1800 mm longitud | |
| 22 | 368239 | Buje | |
| 23 | 604104 | Resorte cotter pasador con chain | |
| 24 | 384177 | Palanca soldado 352vb | |
| 25 | 706333 | Dividido pasador 3,2x25 DIN 94 | |
| 26 | 706081 | Arandela a 17 DIN 125-st | |
| 27 | 1302663 | Perno | |
| 28 | 1336165 | Umlenkhebel incl.. grease nipple | |
| 29 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 30 | 1302612 | Cable Bowden cable Ø8 700mm lang | |
| 31 | 1302601 | Distancia rodillo | |
| 32 | 690718 | Desviación palanca comp.. 351vb-2 | |
| 33 | 701962 | Arandela 25 DIN 1440 a3c | |
| 34 | 704703 | Perno m24x80 en dibujo | |
| 35 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 36 | 706300 | Arandela 12 DIN 1440 | |
| 37 | 372779 | Cojinete tornillo m30x1,5x390 | |
| 38 | 241820 | Mano freno palanca 251/351 vb 460mm largo separador 750mm | Ver 241820 |
| 39 | 353188 | Gas resorte gf14/7-676710/14-2000 | Ver 353188 |
| 40 | 1302661 | Freno varilla m16x2250 | |
| 41 | 1302664 | Bola tuerca m16 | |
| 42 | 706013 | Tuerca hexagonal m16 DIN 985-10 | |
| 43 | 1302665 | Fork cabeza M10 en dibujo | |
| 44 | 706297 | Perno b 8 h11x22x19 DIN 1434 | |
| 45 | 705488 | Dividido pasador 2x16 DIN 94 | |
| 46 | 1302600 | Distancia buje | Ver 1302600 |
| 47 | 706081 | Arandela a 17 DIN 125-st | |
| 49 | 706292 | Dividido cerradura arandela b 16 DIN 137 | |
| 50 | 706317 | Perno b12 h11x35x29,5 en22341 | |
| 51 | 705487 | Dividido pasador 3,2x20 DIN 94 | |
| 52 | 700125 | Resorte cerradura arandela b 4 DIN 127 ZP | |
| 54 | 665877 | Protective tubo double 60x30x130 | |
| 55 | 375104 | Cerradura arandela wrench size 36 | |
| 56 | 702704 | Blind rivet a6,4x12,0 st/st DIN 7337 |
