Plano técnico AL-KO · ETI 811364B
AL-KO ETI 811364B – Cabrestante tipo 901a cubierta negro
¿Buscas repuestos para AL-KO ETI 811364B? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Cabrestante tipo 901a cubierta negro.
Ir a la lista de piezasPlano de despiece

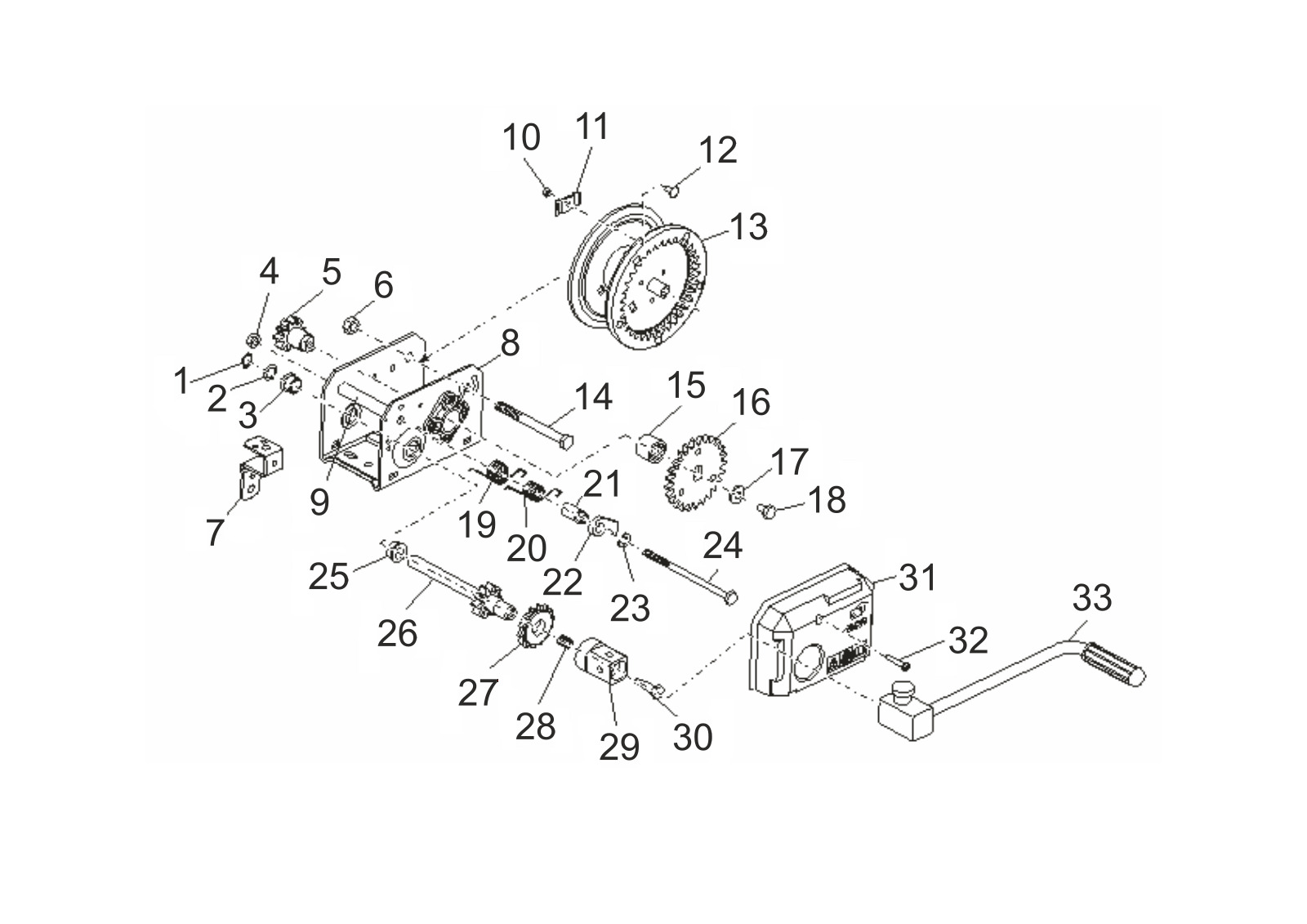

Plano técnico 811364B
AL-KO ETI 811364B
Datos técnicos
AL-KO | 901A
Número ETI
811364B
Piezas
33
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811364B
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
33 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 704722 | Retaining anillo 16x1 DIN 471 ZP | Consultar este repuesto |
| 2 | 706518 | Arandela pa 16x22x0,5 DIN 988 | Consultar este repuesto |
| 3 | 690546 | Cojinete buje tipo 901 | Consultar este repuesto |
| 4 | 706435 | Self bloqueo tuerca biw M10 | Consultar este repuesto |
| 5 | 352018 | Countershaft sprocket | Consultar este repuesto |
| 6 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 7 | 352450 | Soporte | Consultar este repuesto |
| 8 | ETK0015 | No repuesto pieza | Consultar este repuesto |
| 9 | 352483 | Distancia pipe 901 a | Consultar este repuesto |
| 10 | 705480 | Tuerca hexagonal m6 DIN 934-8 | Consultar este repuesto |
| 11 | 352015 | Cuerda abrazadera | Consultar este repuesto |
| 12 | 706416 | Round-cabeza tornillo m6x16 DIN 603 8.8 | Consultar este repuesto |
| 13 | 352511 | Cuerda tambor comp.. | Consultar este repuesto |
| 14 | 352431 | Hexagonal tornillo m12x125 8,8 | Consultar este repuesto |
| 15 | 700837 | Needle rodillo cojinete 25x32x26 DIN 618 | Consultar este repuesto |
| 16 | 352021 | Gear rueda comp.. | Consultar este repuesto |
| 17 | 352111 | Arandela Ø11 similar DIN 1440 | Consultar este repuesto |
| 18 | 706237 | Hexagonal tornillo m10x16 DIN 933 8.8 | Consultar este repuesto |
| 19 | 352709 | Rotation torsión resorte Ø24 | Consultar este repuesto |
| 20 | 352710 | Rotation torsión resorte Ø19 | Consultar este repuesto |
| 21 | 352703 | Distancia buje | Consultar este repuesto |
| 22 | 352706 | Ratched brace | Consultar este repuesto |
| 23 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 24 | 706363 | Hexagonal tornillo m10x160 DIN 931 8.8 | Consultar este repuesto |
| 25 | 352992 | Cojinete buje comp.. | Consultar este repuesto |
| 26 | 352705 | Transmisión eje comp.. 901 | Consultar este repuesto |
| 27 | 352727 | Ratchet rueda glued | Consultar este repuesto |
| 28 | 352291 | Pressure resorte | Consultar este repuesto |
| 29 | 352702 | Manivela tuerca cabrestante tipo 900 | Consultar este repuesto |
| 30 | 607377 | Shoulder perno | Consultar este repuesto |
| 31 | 352981 | Covere ral 9005 | Consultar este repuesto |
| 32 | 589495 | Perno duo-taptite m6x35-c | Consultar este repuesto |
| 33 | 352456 | Manivela comp.. tipo 901a/1201a | Consultar este repuesto |
