Plano técnico AL-KO · ETI 811350
AL-KO ETI 811350 – Inercia dispositivo V 251s
¿Buscas repuestos para AL-KO ETI 811350? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 251s.

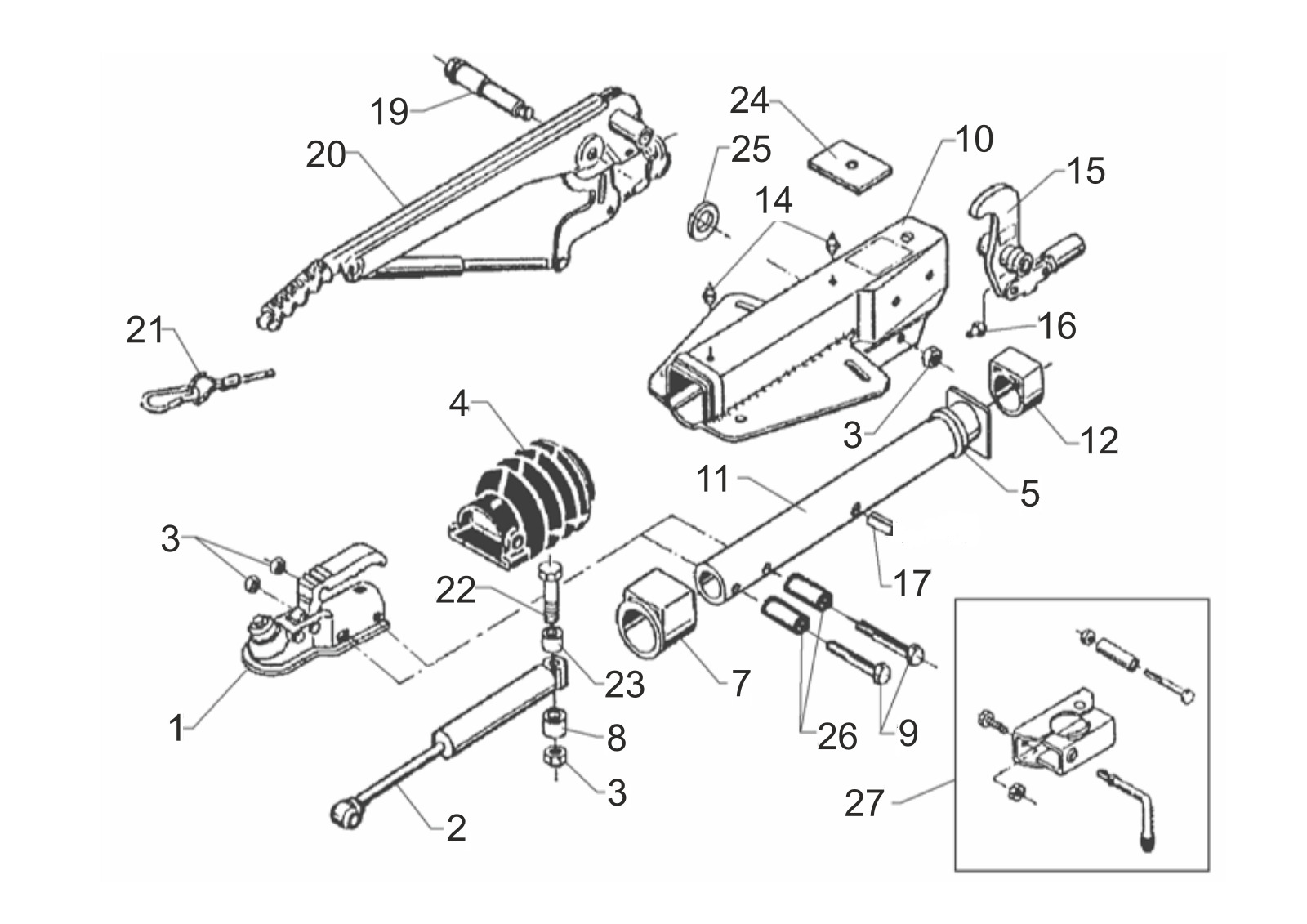

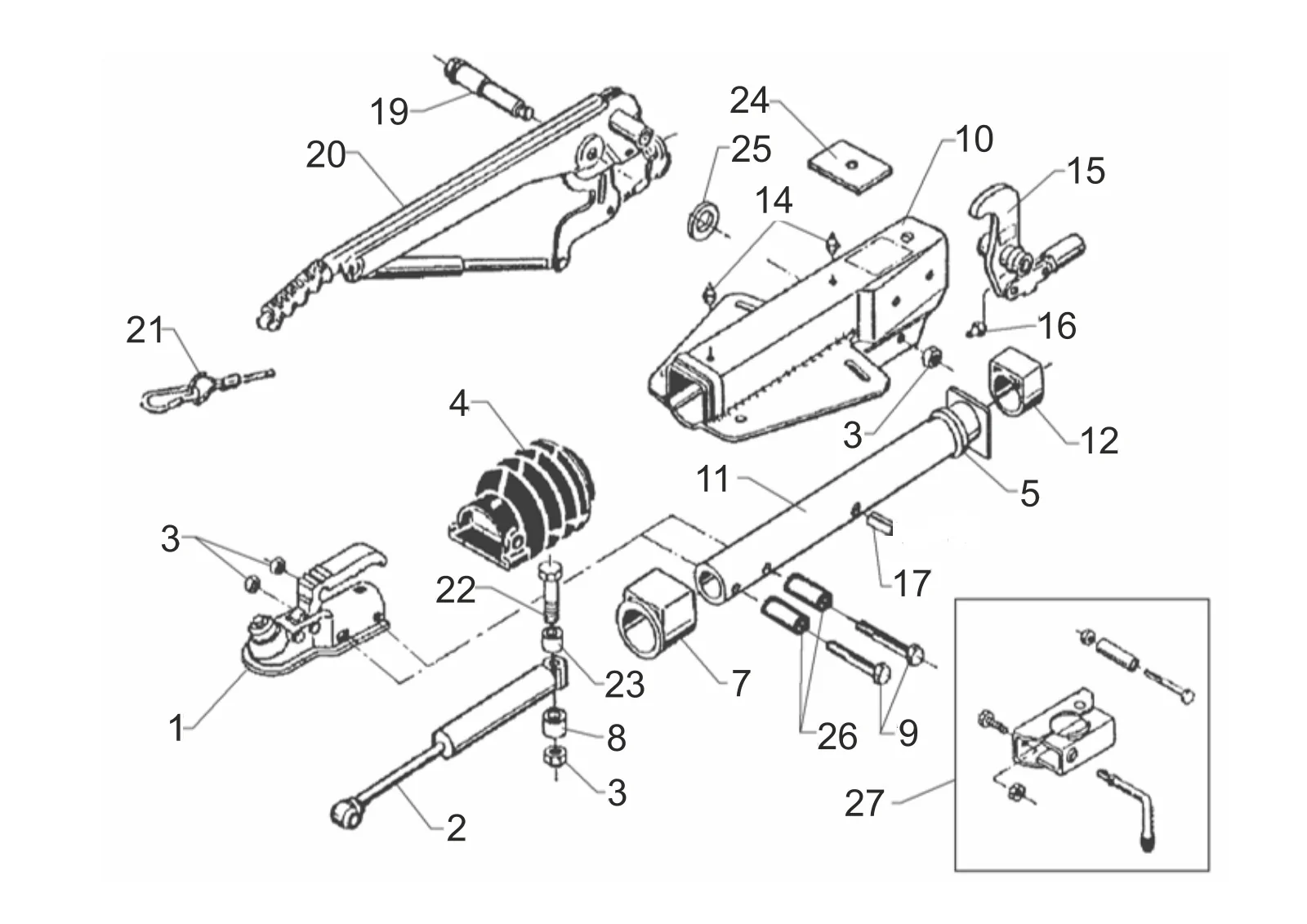

Ir a la lista de piezasPlano de despiece
Plano técnico 811350
AL-KO ETI 811350
Datos técnicos
AL-KO | V-design | 251S | with gas spring lever | ball coupling
Número ETI
811350
Piezas
29
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811350
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
29 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 267312 | Acoplamiento ak300 Ø50 | Ver 267312 |
| 2 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 3 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | 625646 | Distancia buje | Consultar este repuesto |
| 8 | 647900 | Distancia buje | Consultar este repuesto |
| 9 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 647455 | Tirar tubo soldado | Consultar este repuesto |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 19 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 20 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 21 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 22 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 22 | 706348 | Hexagonal tornillo m16x90 DIN 931 8.8 | Consultar este repuesto |
| 23 | 625400 | Distancia buje | Consultar este repuesto |
| 23 | 647903 | Distancia buje | Consultar este repuesto |
| 24 | 581699 | Stop placa | Ver 581699 |
| 24 | 625392 | Stop placa | Consultar este repuesto |
| 25 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 26 | 357242 | Distancia buje | Consultar este repuesto |
| 27 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
| O escribe a info@masta.nl | |||
