Plano técnico AL-KO · ETI 811344
AL-KO ETI 811344 – Inercia dispositivo 161vb-2
¿Buscas repuestos para AL-KO ETI 811344? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo 161vb-2.
Ir a la lista de piezasPlano de despiece

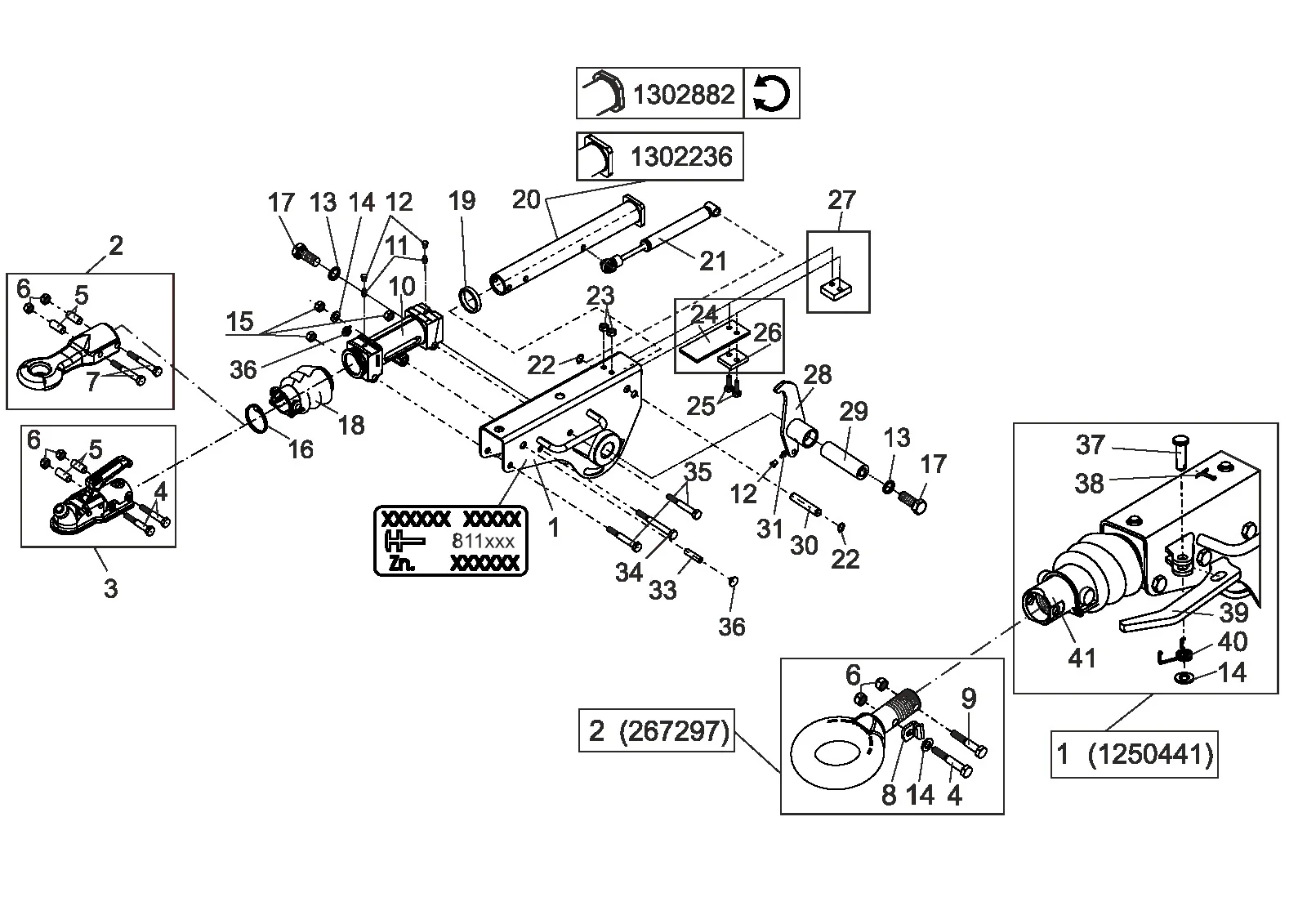

Plano técnico 811344
AL-KO ETI 811344
Datos técnicos
AL-KO | height adjustable | mechanical brake | 161VB-2
Número ETI
811344
Piezas
51
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811344
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
51 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1213009 | Diámetro exterior con dentado arandela 162vb | Consultar este repuesto |
| 1 | 1250326 | Diámetro exterior con dentado arandela 161vb-2 turnable | Consultar este repuesto |
| 1 | 1250441 | Diámetro exterior con dentado arandela 161vb-2 pintado | Consultar este repuesto |
| 2 | 267297 | Barra de tiro ojo nato Ø76 | Consultar este repuesto |
| 2 | 1213350 | Barra de tiro ojo Ø40 con fijación material diseño f | Consultar este repuesto |
| 2 | 1224106 | Barra de tiro ojo Ø30 con fijación material desgin a | Consultar este repuesto |
| 2 | 1224107 | Barra de tiro ojo Ø40 con fijación material diseño a | Consultar este repuesto |
| 2 | 1224108 | Barra de tiro ojo italy Ø45 con fijación material diseño e | Consultar este repuesto |
| 2 | 1224109 | Barra de tiro ojo Ø50 con fijación material desgin a | Consultar este repuesto |
| 2 | 1224110 | Barra de tiro ojo frankreich Ø68 con fijación material diseño e | Consultar este repuesto |
| 2 | 1224111 | Barra de tiro ojo nato Ø76 con fijación material diseño e | Ver 1224111 |
| 2 | 1225076 | Barra de tiro ojo sweden Ø57,5 con fijación material diseño a | Consultar este repuesto |
| 3 | 249277 | Acoplamiento ak160 con montaje piezas | Consultar este repuesto |
| 4 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
| 5 | 647923 | Distancia buje | Consultar este repuesto |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 706080 | Hexagonal tornillo m12x90 DIN 931 10.9 | Consultar este repuesto |
| 8 | 2072400207 | Extremo stop para bloqueo palanca | Consultar este repuesto |
| 9 | 705419 | Hexagonal tornillo m12x65 DIN 931 8.8 | Consultar este repuesto |
| 10 | 690537 | Cojinete cartridge | Consultar este repuesto |
| 11 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 12 | 368469 | Protection tapa grease nipple | Consultar este repuesto |
| 13 | 1362413 | Arandela nord-cerradura nl20-53074 | Consultar este repuesto |
| 14 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 15 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 16 | 701422 | Cable tie 360x4,8 negro | Consultar este repuesto |
| 17 | 706302 | Hexagonal tornillo m20x50 DIN 933 8.8 | Consultar este repuesto |
| 18 | 366356 | Bellows | Ver 366356 |
| 19 | 371372 | Damping rubber | Ver 371372 |
| 20 | 1302236 | Tirar tubo soldado | Consultar este repuesto |
| 20 | 1302882 | Tirar tubo soldado rotatable | Consultar este repuesto |
| 21 | 365482 | Choque amortiguador 161s sweden | Ver 365482 |
| 22 | 706633 | Retaining anillo 16x1 DIN 471 geomet 321vl | Consultar este repuesto |
| 23 | 705390 | Tuerca hexagonal M10 DIN 980-V-8 | Consultar este repuesto |
| 24 | 1302237 | Placa | Consultar este repuesto |
| 25 | 705458 | Hexagonal tornillo m10x30 DIN 933 8.8 | Consultar este repuesto |
| 26 | 375433 | Placa | Consultar este repuesto |
| 27 | 647521 | Placa (roting diseño) | Consultar este repuesto |
| 28 | 1302463 | Desviación palanca montado | Ver 1302463 |
| 29 | 1302470 | Distancia rodillo | Consultar este repuesto |
| 30 | 1302388 | Cojinete bolt161/251vb-2 | Consultar este repuesto |
| 31 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 33 | 707262 | Sujeción pasador 12x48 ISO 8748-st en dibujo | Consultar este repuesto |
| 34 | 705420 | Hexagonal tornillo m12x110 DIN 931 8.8 | Consultar este repuesto |
| 35 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 36 | 372416 | Sello plug | Consultar este repuesto |
| 37 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 38 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 39 | 589656 | Bloqueo palanca | Consultar este repuesto |
| 40 | 2072400303 | Torsión resorte | Consultar este repuesto |
| 41 | 647559 | Tirar tubo soldado | Consultar este repuesto |
