Plano técnico AL-KO · ETI 811342
AL-KO ETI 811342 – Couplingaks2004 xl
¿Buscas repuestos para AL-KO ETI 811342? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Couplingaks2004 xl.
Ir a la lista de piezasPlano de despiece

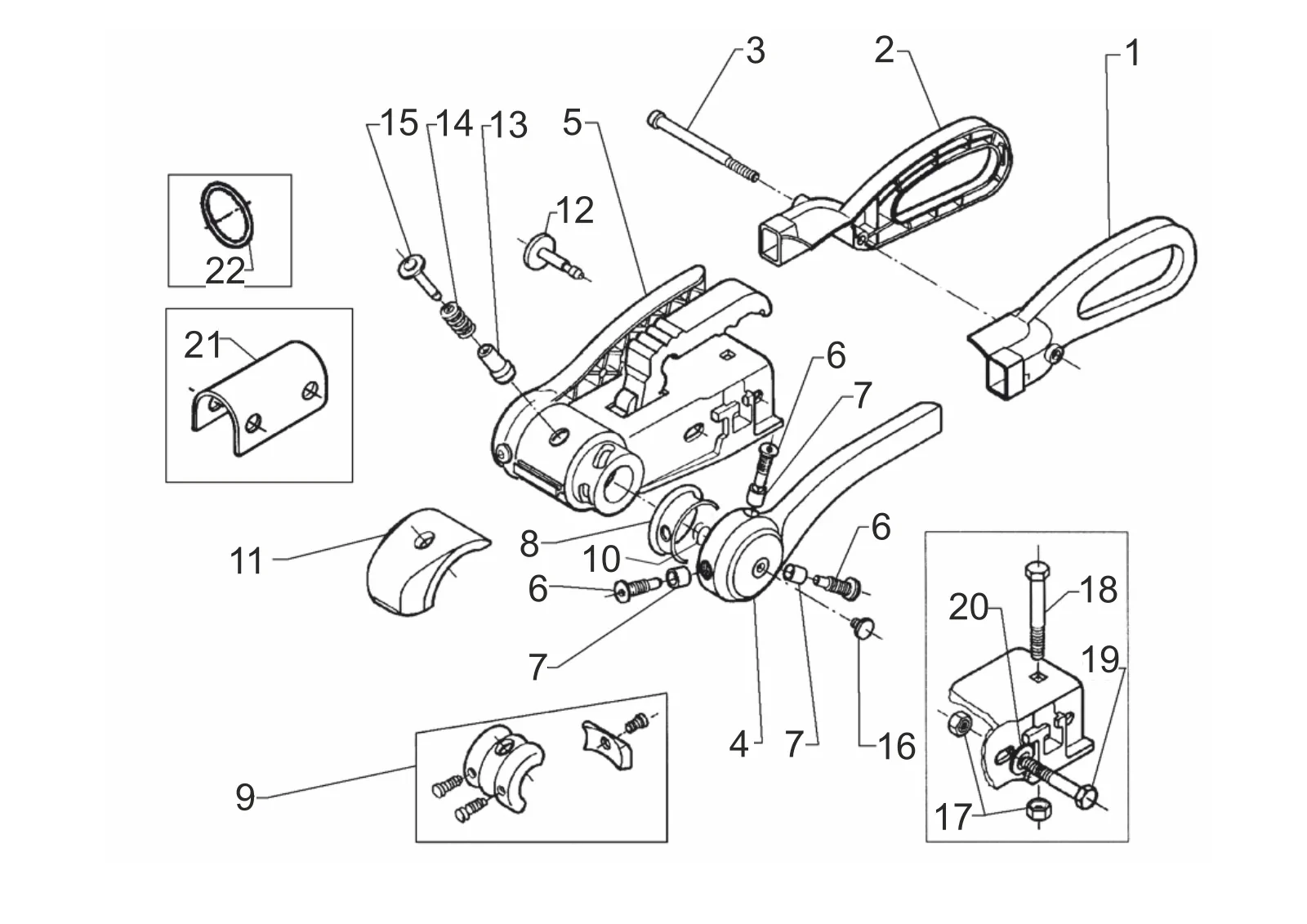

Plano técnico 811342
AL-KO ETI 811342
Datos técnicos
AL-KO | AKS2004
Número ETI
811342
Piezas
22
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811342
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
22 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 690243 | Manija izquierda | Consultar este repuesto |
| 2 | 690244 | Manija derecha | Consultar este repuesto |
| 3 | 690246 | Perno m8x97 en dibujo | Consultar este repuesto |
| 4 | 690241 | Thrust washerleft comp.. | Ver 690241 |
| 5 | 690242 | Thrust washerright comp.. | Ver 690242 |
| 6 | 372284 | Tornillo m10x1 con pasador en dibujo | Consultar este repuesto |
| 7 | 380307 | Cojinete buje comp.. | Ver 380307 |
| 8 | 372166 | Sellado anillo | Ver 372166 |
| 9 | 1220757 | Repuesto piezas juego freno pad AKS 3004 | Ver 1220757 |
| 10 | 703149 | O-anillo 9x1,8 DIN 3770 | Ver 703149 |
| 11 | 690251 | Soft-dock AKS | Consultar este repuesto |
| 12 | 1220755 | Repuesto piezas juego pressure pernos AKS 2000/2004/3004 | Ver 1220755 |
| 13 | 372288 | Signal button inside green | Ver 372288 |
| 14 | 372285 | Compression resorte | Consultar este repuesto |
| 15 | 372287 | Signal button outside red | Ver 372287 |
| 16 | 583885 | Plug ral3003 | Consultar este repuesto |
| 17 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 18 | 603392 | Flat round tornillo m12x75 en dibujo | Consultar este repuesto |
| 19 | 704760 | Cilindro tornillo m12x75 DIN 7984 8.8 dacromet | Consultar este repuesto |
| 20 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 21 | 690841 | Distancia soporte Ø35/50 | Ver 690841 |
| 22 | 695644 | Retaining resorte | Consultar este repuesto |
| O escribe a info@masta.nl | |||
