AL-KO ETI 811340 – Inercia dispositivo cuadrado 100 131r con DIN-barra de tiro ojo
¿Buscas repuestos para AL-KO ETI 811340? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 131r con DIN-barra de tiro ojo.
Ir a la lista de piezasPlano de despiece

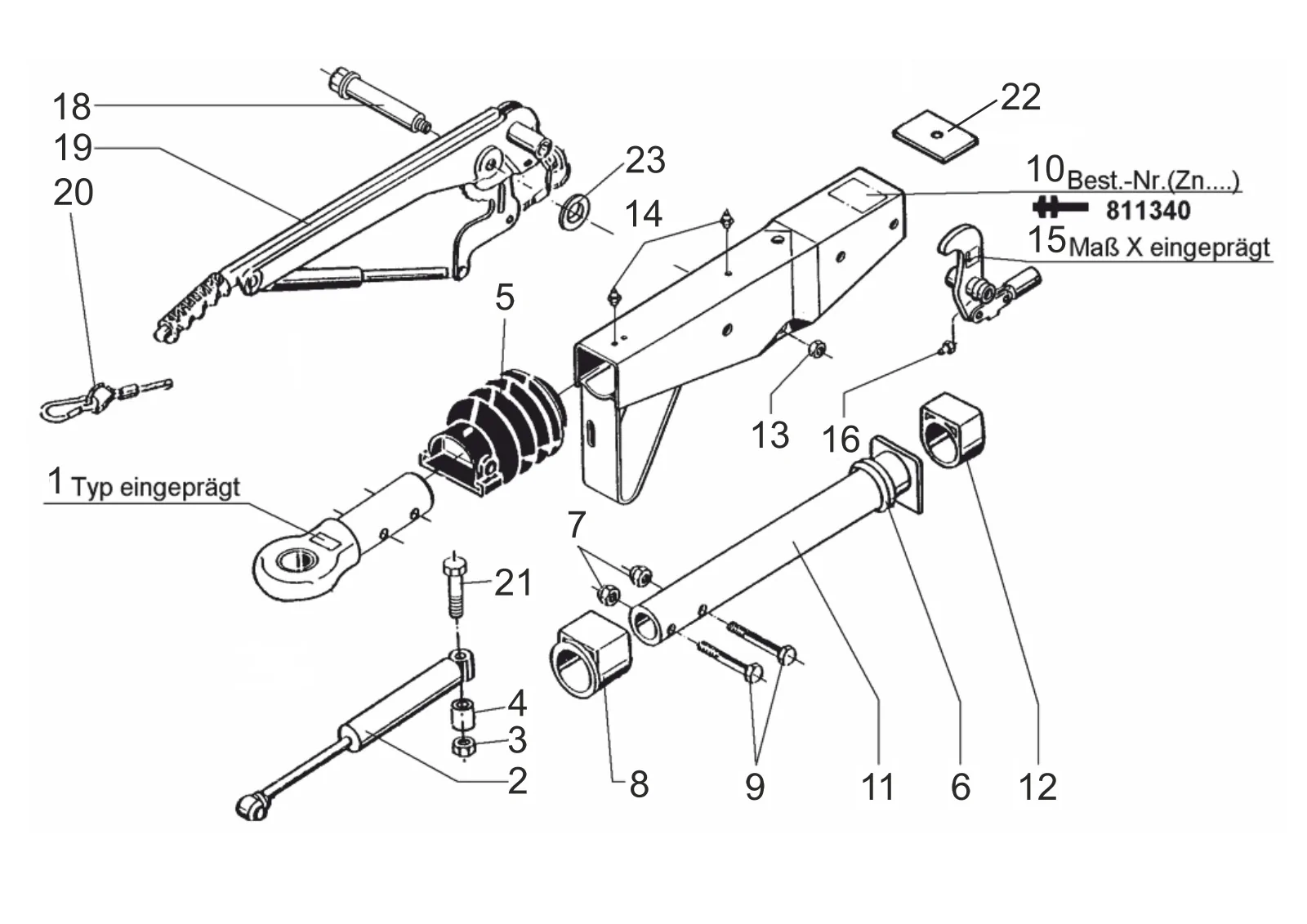

Plano técnico 811340
AL-KO ETI 811340
Datos técnicos
AL-KO | square design | 131R | with gas spring lever | drawbar eye
Número ETI
811340
Piezas
22
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811340
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
22 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0016 | Barra de tiro ojo | Consultar este repuesto |
| 2 | 583528 | Choque amortiguador 131r | Ver 583528 |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 5 | 366356 | Bellows | Ver 366356 |
| 6 | 371372 | Damping rubber | Ver 371372 |
| 7 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 8 | 353943 | Flanged buje | Consultar este repuesto |
| 9 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571875 | Tirar tubo soldado 161/251s | Consultar este repuesto |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 626632 | Desviación palanca comp.. M10 IH=90:27 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ver 220094 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
