Plano técnico AL-KO · ETI 811335
AL-KO ETI 811335 – Barra de tiro 252vb-2 con adaptador
¿Buscas repuestos para AL-KO ETI 811335? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Barra de tiro 252vb-2 con adaptador.

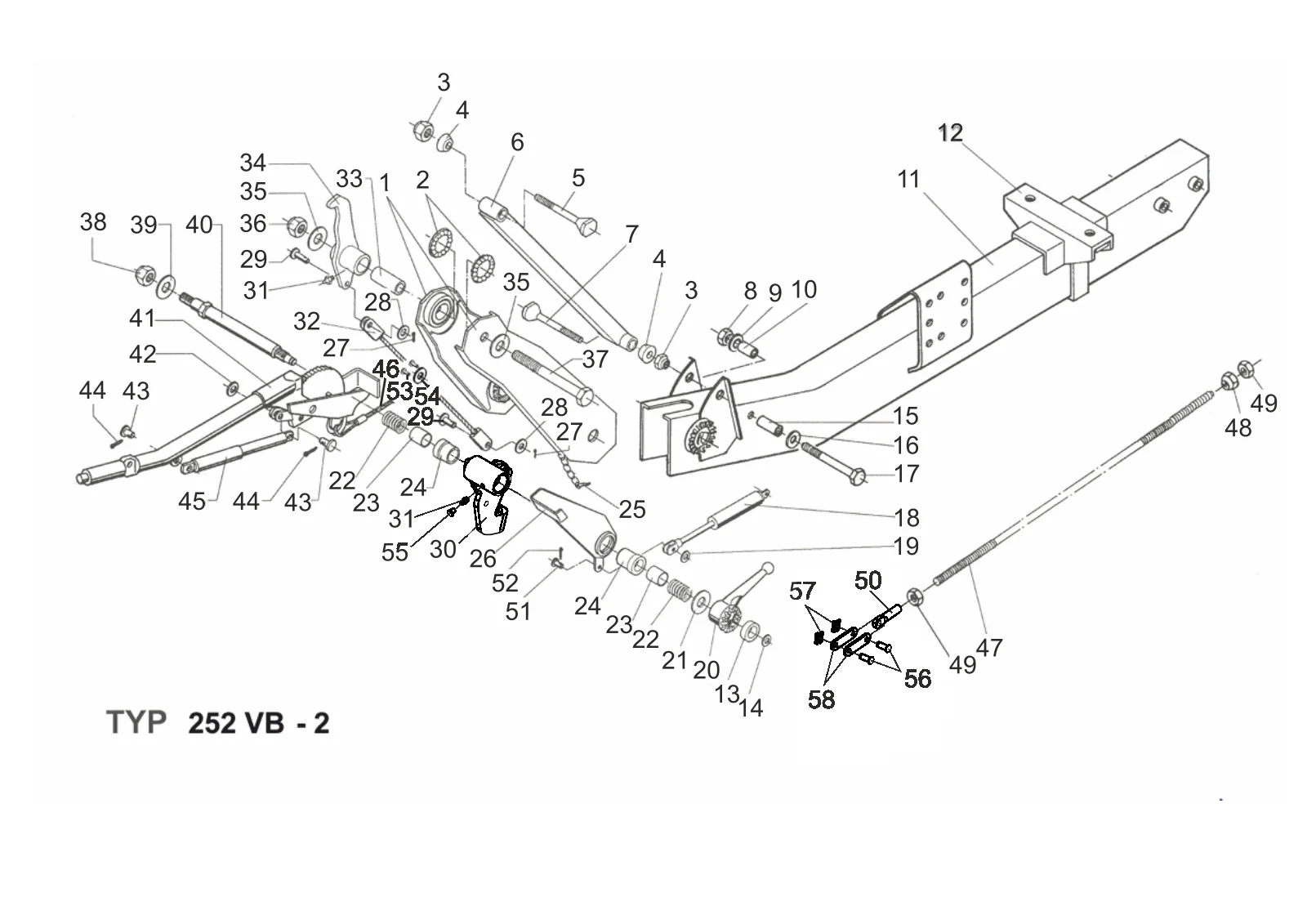

Ir a la lista de piezasPlano de despiece
Plano técnico 811335
AL-KO ETI 811335
Datos técnicos
AL-KO | height adjustable | mechanical brake | 252VB-2
Número ETI
811335
Piezas
64
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811335
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
64 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1651299 | Separador lado brazo 251vb-2 caliente sumergido 700 con tipo etiqueta | Consultar este repuesto |
| 1 | 1651300 | Separador lado brazo 251vb-2 caliente sumergido 600 con tipo etiqueta | Consultar este repuesto |
| 1 | 1651301 | Separador lado brazo 251vb-2 caliente sumergido 400 con tipo etiqueta | Consultar este repuesto |
| 2 | 1302131 | Rodillo cojinete | Consultar este repuesto |
| 3 | 706013 | Tuerca hexagonal m16 DIN 985-10 | Consultar este repuesto |
| 4 | 1302216 | Bevel arandela | Consultar este repuesto |
| 5 | 1302262 | Cone tornillo en dibujo | Consultar este repuesto |
| 6 | 1335490 | Steering barra machined 161/251vb-2 700 | Consultar este repuesto |
| 6 | 1335501 | Steering barra machined 161/251vb-2 600 | Consultar este repuesto |
| 6 | 1335502 | Steering barra machined 161/251vb-2 400 | Consultar este repuesto |
| 7 | 1302261 | Cone tornillo en dibujo | Consultar este repuesto |
| 8 | 705383 | Tuerca hexagonal m8 DIN 985-8 | Consultar este repuesto |
| 9 | 706299 | Arandela 8 DIN 1440 | Consultar este repuesto |
| 10 | 1310626 | Buje Ø12,0x1,8 x80 | Consultar este repuesto |
| 11 | ETK0022 | Barra de tiro | Consultar este repuesto |
| 12 | 1211105 | Sujeción mount compl. perfil 100x160 | Consultar este repuesto |
| 13 | 372771 | Buje | Consultar este repuesto |
| 14 | 702366 | Clic anillo a22 DIN 7993-1.4310 | Consultar este repuesto |
| 15 | 1651260 | Buje Ø12,0x1,8 x26 | Consultar este repuesto |
| 16 | 706299 | Arandela 8 DIN 1440 | Consultar este repuesto |
| 17 | 706517 | Hexagonal tornillo m8x130 DIN 931 8.8 | Consultar este repuesto |
| 18 | 366441 | Gas resorte gf14-231000-2200 | Consultar este repuesto |
| 19 | 706299 | Arandela 8 DIN 1440 | Consultar este repuesto |
| 20 | 366673 | Abrazadera manija m24x1,5 | Consultar este repuesto |
| 21 | 706514 | Arandela s 25x36x2,0 DIN 988 | Consultar este repuesto |
| 22 | 1302215 | Compression resorte | Consultar este repuesto |
| 23 | 1302224 | Buje | Consultar este repuesto |
| 24 | 1302225 | Distancia buje | Consultar este repuesto |
| 25 | 604104 | Resorte cotter pasador con chain | Consultar este repuesto |
| 26 | 374635 | Palanca soldado | Consultar este repuesto |
| 27 | 706333 | Dividido pasador 3,2x25 DIN 94 | Consultar este repuesto |
| 28 | 706452 | Arandela 10 DIN 1440 | Consultar este repuesto |
| 29 | 706446 | Perno b10 h11x30x26 DIN 1434 | Consultar este repuesto |
| 30 | 1807622 | Desviación palanca montado 251vb-2 | Consultar este repuesto |
| 31 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 32 | 374170 | Cable Bowden cable 400 Ø6 | Ver 374170 |
| 32 | 374187 | Cable Bowden cable 600 Ø6 | Consultar este repuesto |
| 32 | 1335334 | Cable Bowden cable 700 Ø6 | Ver 1335334 |
| 33 | 1302222 | Distancia rodillo 161/251vb-2 | Consultar este repuesto |
| 34 | 1302227 | Desviación palanca montado 251vb-2 | Consultar este repuesto |
| 35 | 704436 | Arandela 20 DIN 1440 roh | Consultar este repuesto |
| 36 | 706310 | Tuerca hexagonal m20 DIN 985-10 | Consultar este repuesto |
| 37 | 706339 | Hexagonal tornillo m20x150 DIN 931 8.8 | Consultar este repuesto |
| 38 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 39 | 706514 | Arandela s 25x36x2,0 DIN 988 | Consultar este repuesto |
| 40 | 372777 | Cojinete tornillo m24x1,5x332 | Consultar este repuesto |
| 41 | 241820 | Mano freno palanca 251/351 vb 460mm largo separador 750mm | Ver 241820 |
| 42 | 700125 | Resorte cerradura arandela b 4 DIN 127 ZP | Consultar este repuesto |
| 43 | 706317 | Perno b12 h11x35x29,5 en22341 | Consultar este repuesto |
| 44 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 45 | 353188 | Gas resorte gf14/7-676710/14-2000 | Ver 353188 |
| 46 | 375162 | Breakaway cable 1800 mm longitud | Consultar este repuesto |
| 47 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 48 | 2088890006 | Bola tuerca M10 35 mm largo | Ver 2088890006 |
| 49 | 705378 | Tuerca hexagonal M10 DIN 934-8 | Ver 705378 |
| 50 | 354285 | Joint cabeza M10 | Consultar este repuesto |
| 51 | 706297 | Perno b 8 h11x22x19 DIN 1434 | Consultar este repuesto |
| 52 | 705488 | Dividido pasador 2x16 DIN 94 | Consultar este repuesto |
| 53 | 702704 | Blind rivet a6,4x12,0 st/st DIN 7337 | Consultar este repuesto |
| 54 | 375103 | Cerradura arandela wrench size 30 | Consultar este repuesto |
| 55 | 368469 | Protection tapa grease nipple | Consultar este repuesto |
| 56 | 625761 | Perno | Consultar este repuesto |
| 57 | 706336 | Cerradura arandela sl 10 sxn 08 | Consultar este repuesto |
| 58 | 1807631 | Connecting placa | Consultar este repuesto |
