Plano técnico AL-KO · ETI 811323
AL-KO ETI 811323 – Cubeta rueda carga 425 kg
¿Buscas repuestos para AL-KO ETI 811323? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Cubeta rueda carga 425 kg.

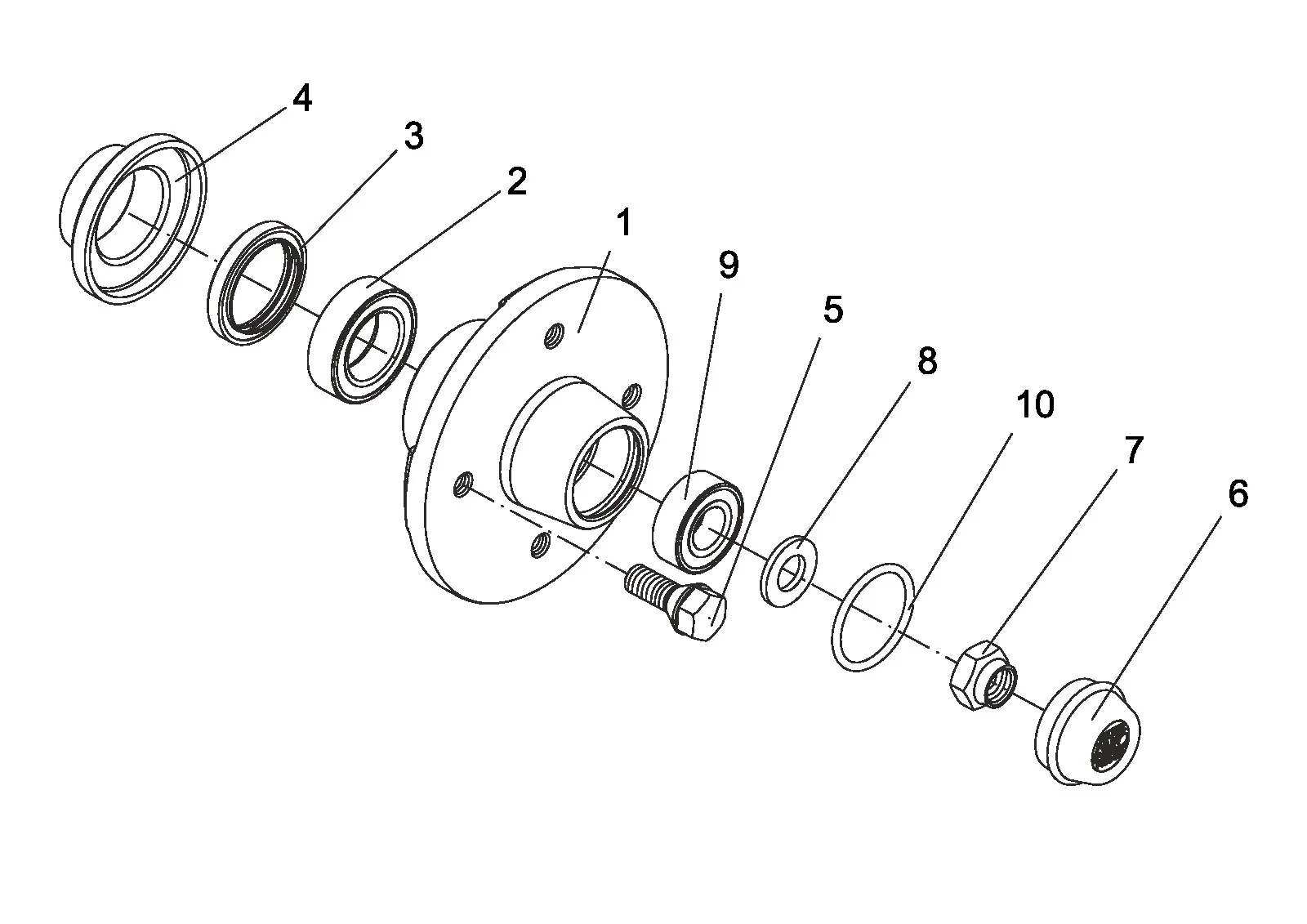

Plano de despiece
Plano técnico 811323
AL-KO ETI 811323
Datos técnicos
AL-KO | standard | 425 kg
Número ETI
811323
Piezas
17
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811323
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
17 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1369678 | Cubeta comp.. con bearing112x5-M12x1,5 impermeable | |
| 1 | 1369679 | Cubeta comp.. con bearing100x4-M12x1,5 impermeable | |
| 1 | 1369680 | Cubeta comp.. con bearing100x4-m10x1,25 impermeable | |
| 1 | 1369681 | Cubeta comp.. con bearing101,6x4-m10x1,25 impermeable | |
| 1 | 1369682 | Cubeta comp.. con bearing101,6x4-M12x1,5 impermeable | |
| 1 | 1369683 | Cubeta comp.. con bearing130x4-m14x1,5 impermeable | |
| 1 | 1651765 | Cubeta comp.. 98x4-M12x1,5 | |
| 2 | 701513 | Cónico rodillo cojinete lm 45449/410 | Ver 701513 |
| 3 | 1312430 | Radial eje sello anillo din3760-as 40x52x7-nbr | |
| 4 | 1312431 | Impact protection Ø40/66 | Ver 1312431 |
| 5 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | |
| 5 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 6 | 1335088 | Extremo tapa impermeable Ø40 | Ver 1335088 |
| 7 | 1312008 | Self bloqueo tuerca m16x1,5 | Ver 1312008 |
| 8 | 706081 | Arandela a 17 DIN 125-st | |
| 9 | 701512 | Cónico rodillo cojinete lm 11749/710 | Ver 701512 |
| 10 | 704458 | O-anillo 40,00x3,5 nbr70 DIN 3771 | Ver 704458 |
