Plano técnico AL-KO · ETI 811317
AL-KO ETI 811317 – Inercia dispositivo cuadrado 100 131r company böker
¿Buscas repuestos para AL-KO ETI 811317? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 131r company böker.

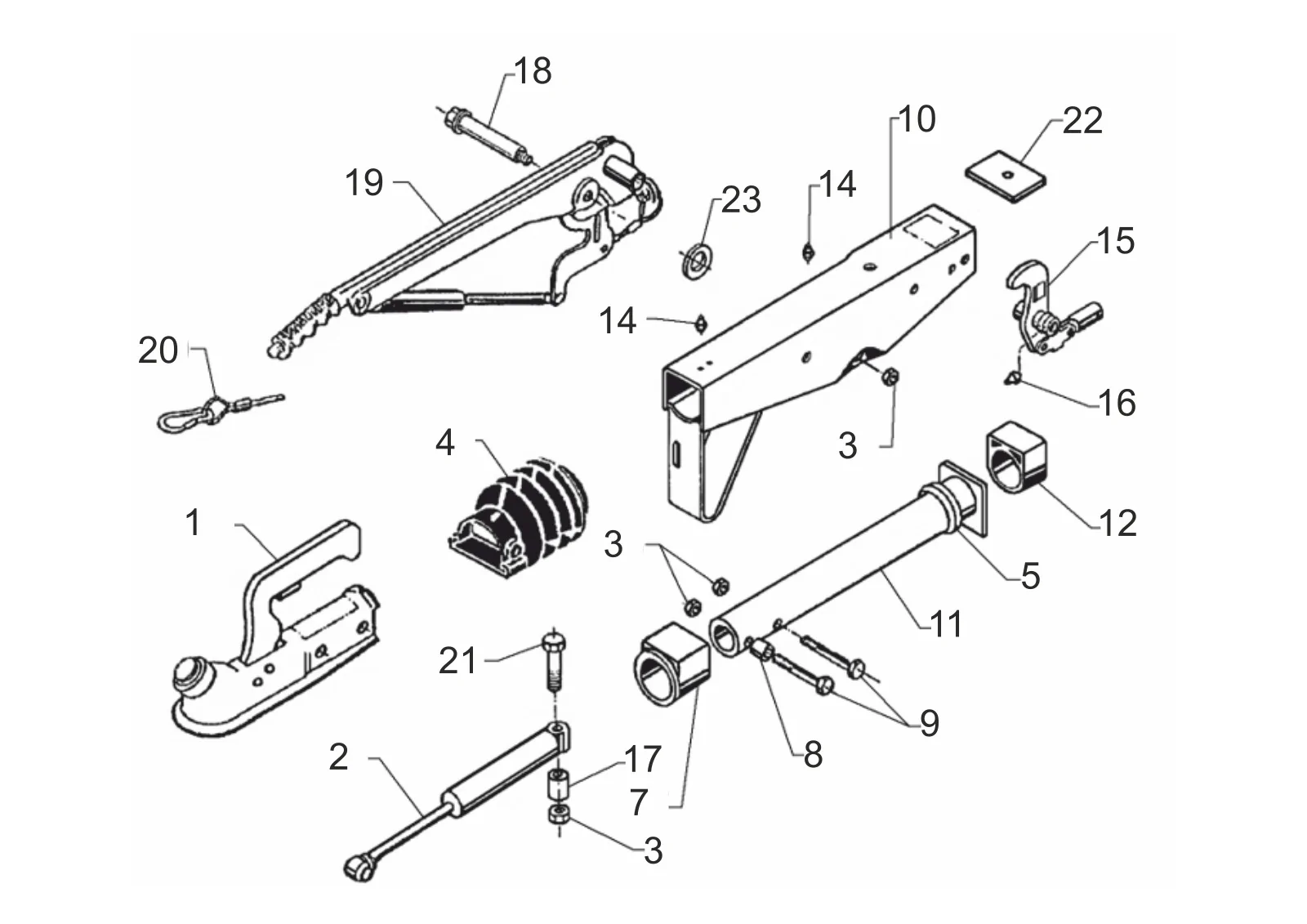

Ir a la lista de piezasPlano de despiece
Plano técnico 811317
AL-KO ETI 811317
Datos técnicos
AL-KO | square design | 131R | with gas spring lever | ball coupling
Número ETI
811317
Piezas
21
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811317
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
21 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 583529 | Choque amortiguador 131r/161s diseño b | Ver 583529 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | 370559 | Distancia buje | Consultar este repuesto |
| 9 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 626632 | Desviación palanca comp.. M10 IH=90:27 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ver 220094 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
