Plano técnico AL-KO · ETI 811303
AL-KO ETI 811303 – Rueda freno 2051aa impermeable
¿Buscas repuestos para AL-KO ETI 811303? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Rueda freno 2051aa impermeable.
Ir a la lista de piezasPlano de despiece

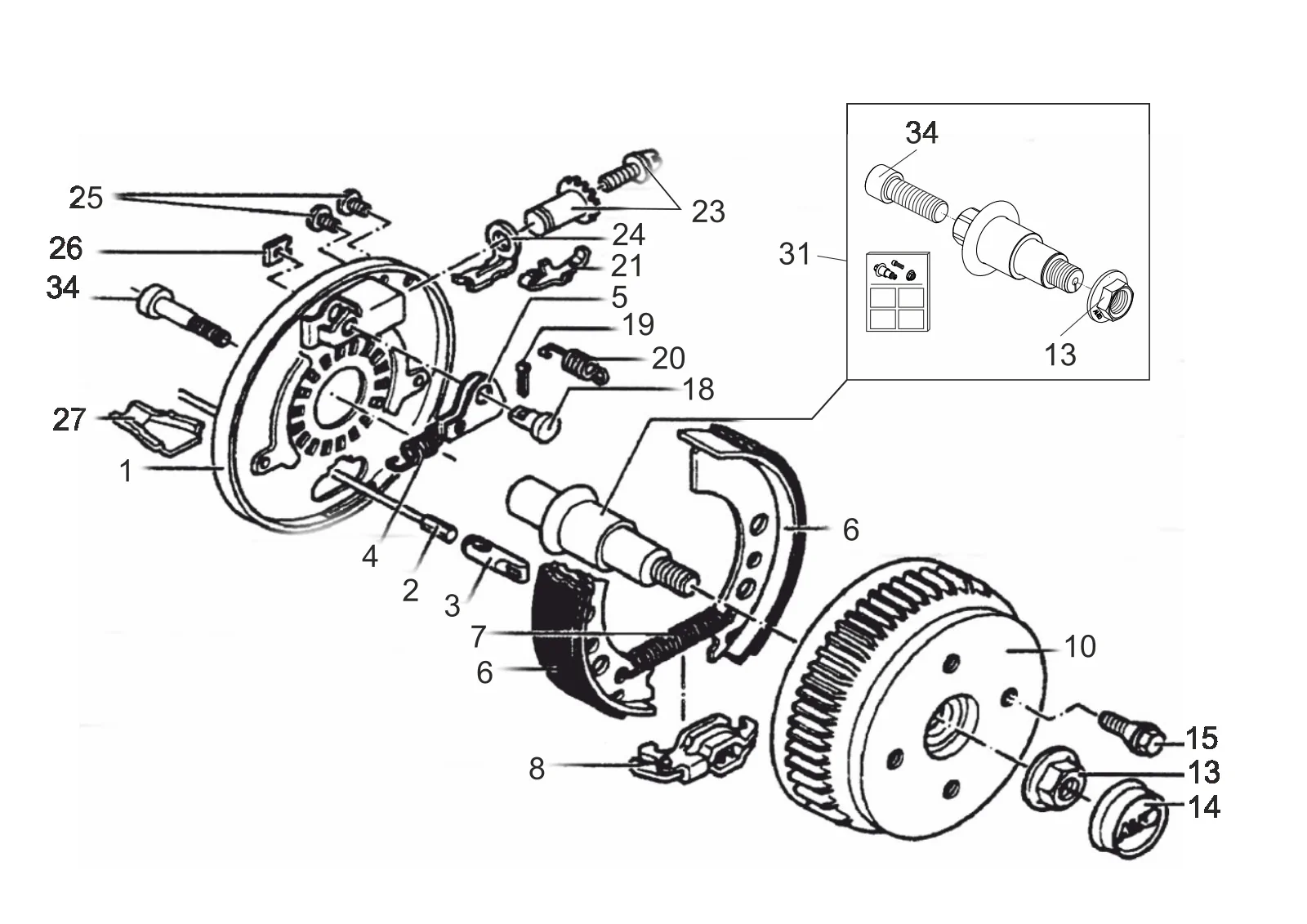

Plano técnico 811303
AL-KO ETI 811303
Datos técnicos
AL-KO | Compact | 2051A | 650 kg
Número ETI
811303
Piezas
38
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811303
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
38 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 571376 | Frenado placa soldado izquierda 2051 | Ver 571376 |
| 1 | 571377 | Frenado placa soldado derecha 2051 | Ver 571377 |
| 2 | 247281 | Cable Bowden cable compacto 350/546 largo Profi largo duración | Consultar este repuesto |
| 2 | 247282 | Cable Bowden cable compacto 530/726 largo Profi largo duración | Ver 247282 |
| 2 | 247283 | Cable Bowden cable compacto 770/966 largo Profi largo duración | Ver 247283 |
| 2 | 247284 | Cable Bowden cable compacto 890/1086 largo Profi largo duración | Consultar este repuesto |
| 2 | 247285 | Cable Bowden cable compacto 1020/1216 largo Profi largo duración | Consultar este repuesto |
| 2 | 247286 | Cable Bowden cable compacto 1130/1326 largo Profi largo duración | Ver 247286 |
| 2 | 247287 | Cable Bowden cable 1320/1516 largo Profi largo duración | Ver 247287 |
| 2 | 247288 | Cable Bowden cable compacto 1430/1626 largo Profi largo duración | Consultar este repuesto |
| 2 | 247289 | Cable Bowden cable compacto 1620/1816 largo Profi largo duración | Ver 247289 |
| 2 | 247290 | Cable Bowden cable compacto 1790/1986 largo Profi largo duración | Consultar este repuesto |
| 3 | 604262 | Connection ojo rueda freno 1637/2051/2361 | Ver 604262 |
| 4 | 2187370003 | Tensión resorte | Ver 2187370003 |
| 5 | 571386 | Auto reserve palanca comp.. izquierda | Consultar este repuesto |
| 5 | 571387 | Auto reserve palanca comp.. derecha | Consultar este repuesto |
| 6 | 1213889 | Repuesto piezas juego freno jaw 2050/2051 | Ver 1213889 |
| 7 | 2082000007 | Tensión resorte | Ver 2082000007 |
| 8 | 571510 | Spread hinge cerradura comp.. 2051/2361 | Ver 571510 |
| 10 | 1224804 | Repuesto piezas juego cojinete 2051 impermeable | Ver 1224804 |
| 10 | 1312689 | Freno tambor comp.. 100x4 impermeable | Ver 1312689 |
| 10 | 1312690 | Freno tambor comp.. 112x5 impermeable | Consultar este repuesto |
| 13 | 581200 | Flange tuerca m24x1,5 | Ver 581200 |
| 14 | 1313924 | Extremo tapa impermeable Ø57 | Ver 1313924 |
| 15 | 372138 | Rueda perno sperical M12x1,5 x25 | Consultar este repuesto |
| 15 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | Consultar este repuesto |
| 15 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 18 | 368651 | Cojinete perno | Consultar este repuesto |
| 19 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 20 | 2088800003 | Compression resorte | Consultar este repuesto |
| 21 | 368405 | Compound resorte | Ver 368405 |
| 23 | 21873708 | Regulation unidad rueda freno | Ver 21873708 |
| 24 | 368361 | Bow pressure | Ver 368361 |
| 25 | 373245 | Plug ral6002 | Ver 373245 |
| 26 | 2382610002 | Cubierta placa | Consultar este repuesto |
| 27 | 371387 | Freno cable shell | Consultar este repuesto |
| 31 | 1732709 | Repuesto piezas juego stub eje sin freno cojinete Ø39 m20 | Ver 1732709 |
| 34 | 704096 | Cilindro tornillo m20x60 DIN 912 en dibujo | Ver 704096 |
