Plano técnico AL-KO · ETI 811277
AL-KO ETI 811277 – Inercia dispositivo cuadrado 70 161s
¿Buscas repuestos para AL-KO ETI 811277? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 70 161s.

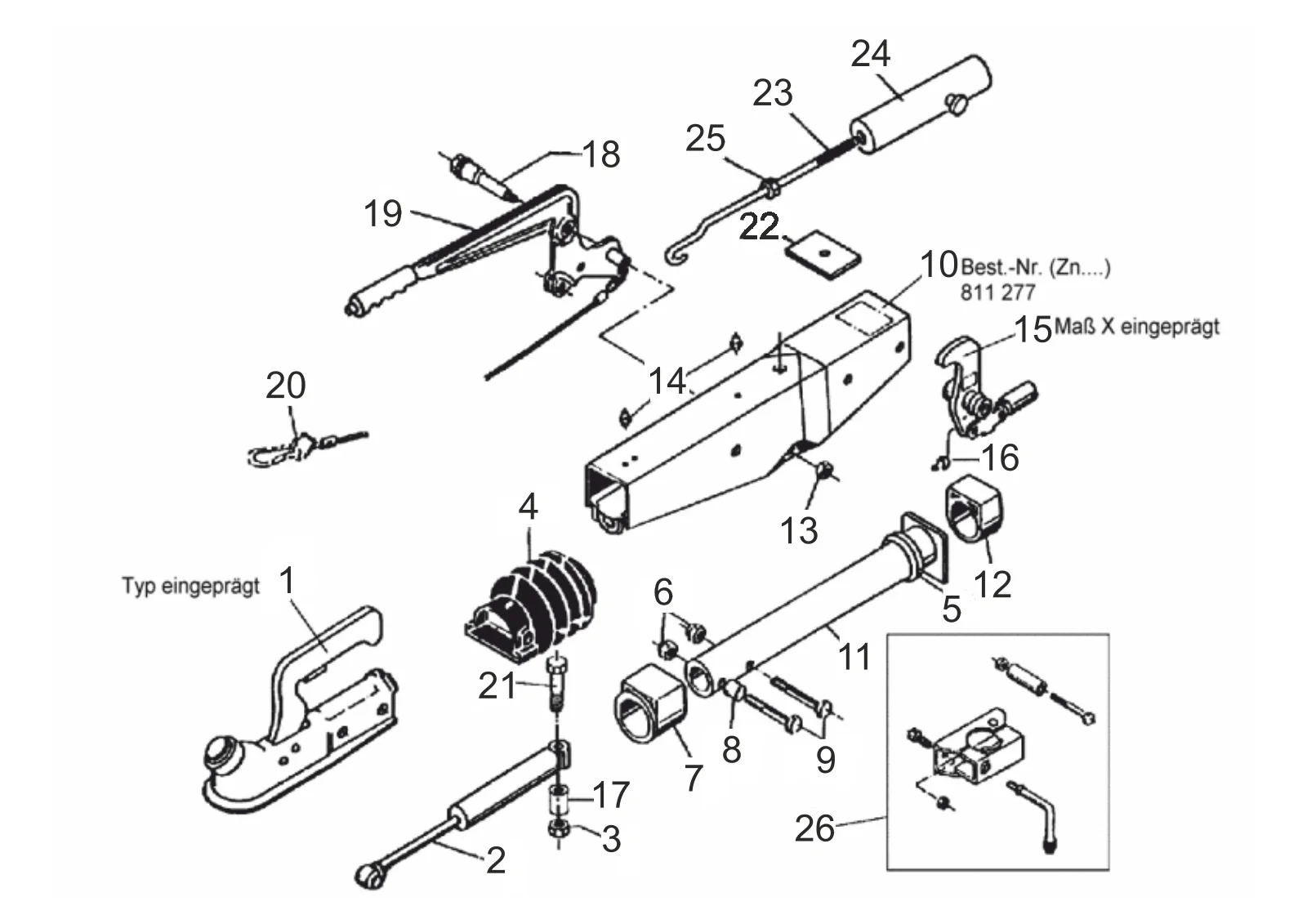

Ir a la lista de piezasPlano de despiece
Plano técnico 811277
AL-KO ETI 811277
Datos técnicos
AL-KO | square design | 161S | dead center lever | ball coupling and AKS
Número ETI
811277
Piezas
27
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811277
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
27 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | 357242 | Distancia buje | Consultar este repuesto |
| 9 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 380525 | Desviación palanca comp.. uni IH=90:27 | Ver 380525 |
| 15 | 380526 | Desviación palanca comp.. uni IH=90:30 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 18 | 647114 | Cojinete tornillo m12x92 | Consultar este repuesto |
| 19 | 645420 | Mano freno palanca incl.. freno away cable dead point | Consultar este repuesto |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 607013 | Gancho varilla | Consultar este repuesto |
| 24 | 645388 | Resorte cilindro comp.. | Consultar este repuesto |
| 25 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 26 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
