Plano técnico AL-KO · ETI 811272
AL-KO ETI 811272 – Inercia dispositivo tipo 131r tubo Ø70x4
¿Buscas repuestos para AL-KO ETI 811272? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo tipo 131r tubo Ø70x4.
Ir a la lista de piezasPlano de despiece

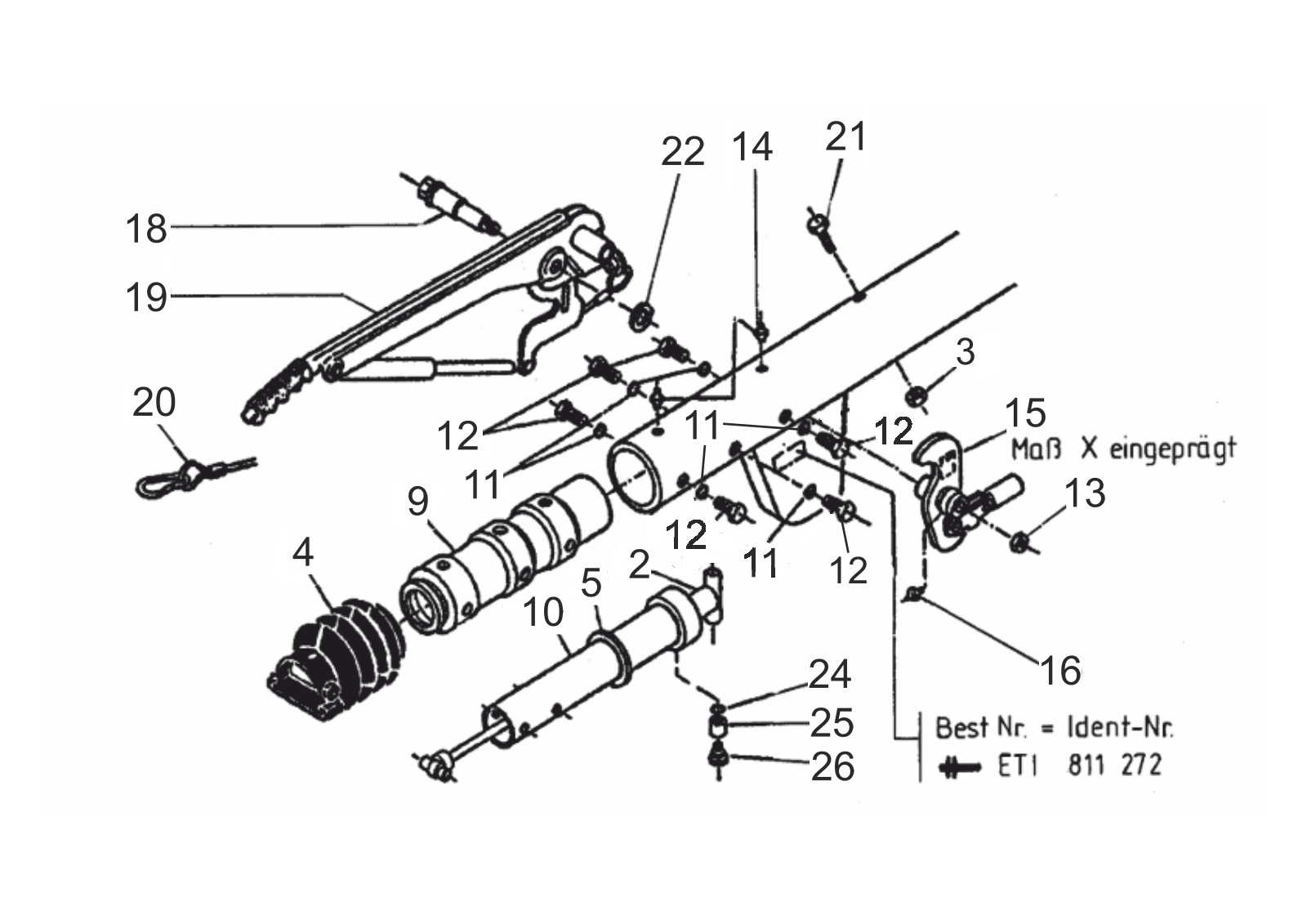

Plano técnico 811272
AL-KO ETI 811272
Datos técnicos
AL-KO | pipe design | 131R | with gas spring lever | without ball coupling parts
Número ETI
811272
Piezas
20
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811272
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
20 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 2 | 583528 | Choque amortiguador 131r | Ver 583528 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 9 | 583367 | Cojinete cartridge | Consultar este repuesto |
| 10 | 380532 | Tirar tubo soldado 131r reinforced diseño | Consultar este repuesto |
| 11 | 706477 | Serrated cerradura arandela a8,4 DIN 6798 | Consultar este repuesto |
| 12 | 706384 | Hexagonal tornillo m8x9 DIN 933 8.8 | Ver 706384 |
| 13 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 14 | 368461 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 384655 | Desviación palanca comp.. IH=90:27 | Ver 384655 |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220094 | Handbremshebel inkl. abreisseil 90s/3 | Ver 220094 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 22 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 24 | 706477 | Serrated cerradura arandela a8,4 DIN 6798 | Consultar este repuesto |
| 25 | 583463 | Buje | Consultar este repuesto |
| 26 | 583042 | Cojinete tornillo en dibujo | Consultar este repuesto |
