Plano técnico AL-KO · ETI 811269

AL-KO ETI 811269 – Inercia dispositivo V 161s, freno away cable 950mm largo

¿Buscas repuestos para AL-KO ETI 811269? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s, freno away cable 950mm largo.

Número ETI: 811269 23 piezas
Ir a la lista de piezas

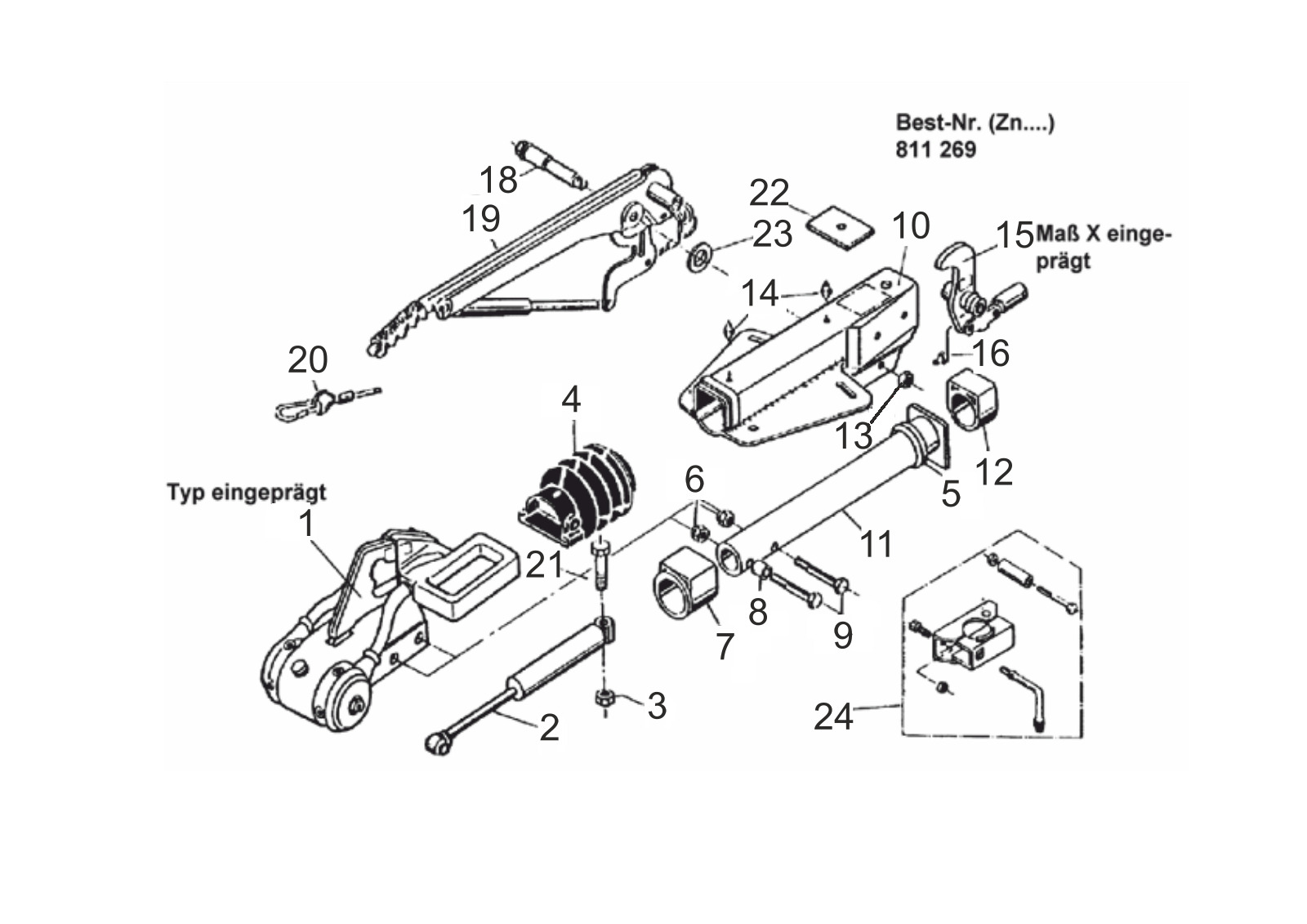

Plano de despiece

Plano técnico 811269

AL-KO ETI 811269

Datos técnicos

AL-KO | V-design | 161S | with gas spring lever | AKS

Número ETI

811269

Piezas

23

Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.

Repuestos

Lista de piezas para ETI 811269

Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.

23 piezas

Pos. Número de artículo Descripción
1241268Aks2000 unpacked ga2700Consultar este repuesto
21310491Choque amortiguador 161sConsultar este repuesto
3705526Tuerca hexagonal M12 DIN 985-10Ver 705526
4366356BellowsVer 366356
5371372Damping rubberVer 371372
6705526Tuerca hexagonal M12 DIN 985-10Ver 705526
7353943Flanged bujeConsultar este repuesto
8370559Distancia bujeConsultar este repuesto
9705418Hexagonal tornillo m12x70 DIN 931 8.8Consultar este repuesto
10ETK0002HousingConsultar este repuesto
11571873Tirar tubo soldado 161sVer 571873
12353942Plain cojinete bujeVer 353942
13375900Conical grease nipple as 8x1 DIN 71412Ver 375900
15380265Desviación palanca comp.. IH=90:27Ver 380265
15380285Desviación palanca comp.. IH=90:30Consultar este repuesto
16700203Conical grease nipple as 6x1 DIN 71412Consultar este repuesto
18581145Cojinete tornillo m12x100 Ø19Ver 581145
19244862Mano freno palanca repl. por 220096Consultar este repuesto
20589800Breakaway cable con burst anilloConsultar este repuesto
21700312Hexagonal tornillo m12x90 DIN 931 8.8 ZPVer 700312
22581699Stop placaVer 581699
23370693Arandela Ø19x34x3Consultar este repuesto
24293020Jockey whell abrazadera para tubo Ø48 161/251Ver 293020
O escribe a info@masta.nl
