Plano técnico AL-KO · ETI 811259
AL-KO ETI 811259 – Inercia dispositivo tubo Ø88,9x8,8
¿Buscas repuestos para AL-KO ETI 811259? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo tubo Ø88,9x8,8.
Ir a la lista de piezasPlano de despiece

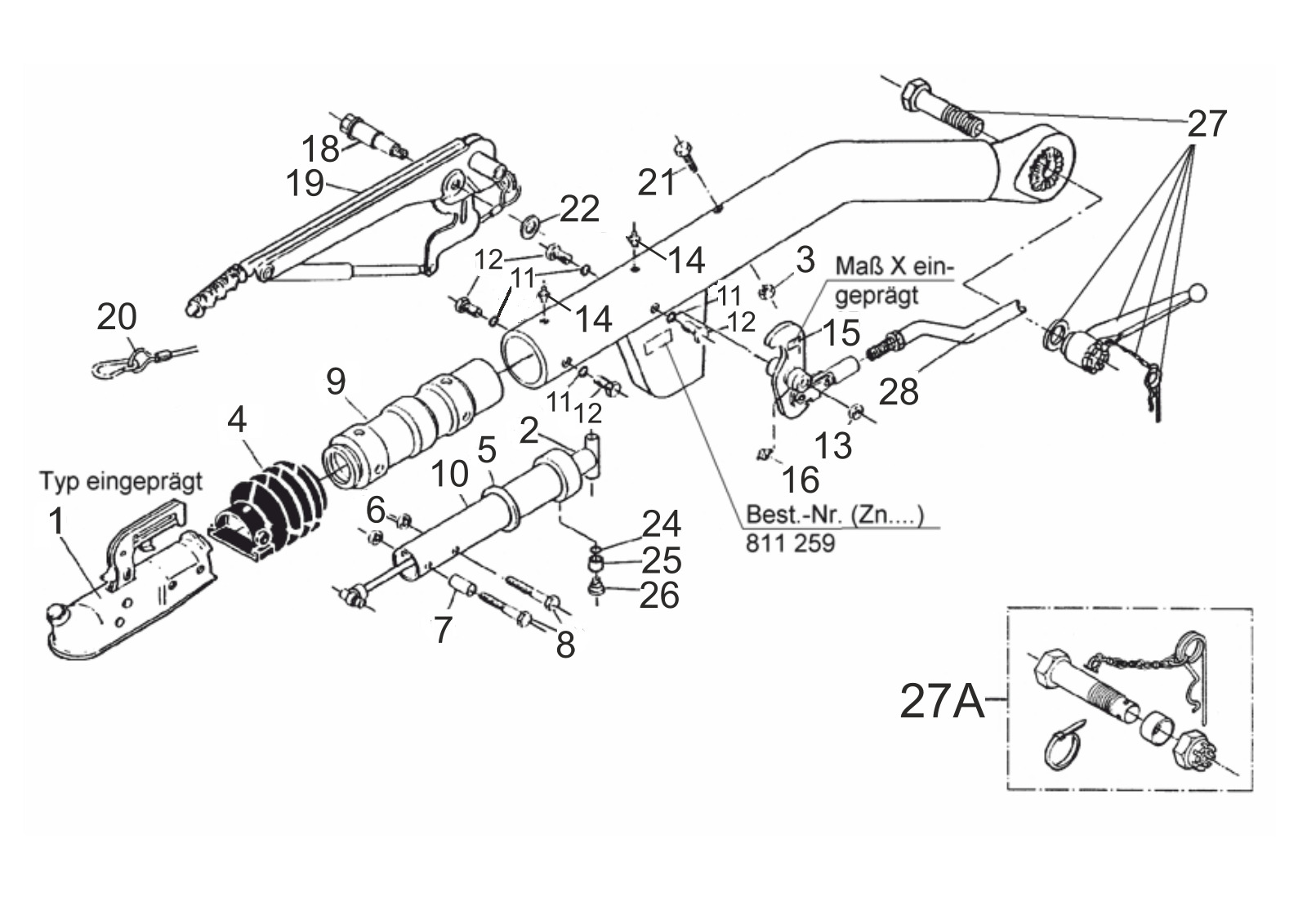

Plano técnico 811259
AL-KO ETI 811259
Datos técnicos
AL-KO | pipe design | 251R/Q | with gas spring lever | ball coupling
Número ETI
811259
Piezas
41
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811259
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
41 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 370589 | Choque amortiguador 251s | Ver 370589 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 7 | 357242 | Distancia buje | Consultar este repuesto |
| 8 | 701249 | Hexagonal tornillo m12x75 DIN 931 8.8 ZP | Consultar este repuesto |
| 9 | 584508 | Cojinete cartridge | Consultar este repuesto |
| 10 | 626895 | Tirar tubo soldado | Consultar este repuesto |
| 11 | 705544 | Serrated cerradura arandela a10,5 DIN 6798 | Consultar este repuesto |
| 12 | 706237 | Hexagonal tornillo m10x16 DIN 933 8.8 | Consultar este repuesto |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 368461 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 380502 | Desviación palanca comp.. uni IH=90:27 | Consultar este repuesto |
| 15 | 380517 | Desviación palanca comp.. uni IH=90:33,5 | Consultar este repuesto |
| 15 | 380717 | Desviación palanca comp.. uni IH=90:30 | Consultar este repuesto |
| 15 | 386946 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 15 | 570243 | Desviación palanca comp.. IH=90:33,5 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220098 | Mano freno palanca incl.. freno away cable 251s/g | Ver 220098 |
| 20 | 368605 | Breakaway cable con hooks 950 mm longitud para common commercial trailers | Ver 368605 |
| 21 | 705420 | Hexagonal tornillo m12x110 DIN 931 8.8 | Consultar este repuesto |
| 22 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 24 | 706471 | Dentado cerradura arandela j 8,4 DIN 6797 | Consultar este repuesto |
| 25 | 583043 | Buje | Consultar este repuesto |
| 26 | 583042 | Cojinete tornillo en dibujo | Consultar este repuesto |
| 27 | 373020 | Abrazadera manija m27x1,5 | Consultar este repuesto |
| 27 | 387451 | Conjunto group fijación toggle | Consultar este repuesto |
| 27 | 706293 | Cotter pasador 7 (Ø6,3) DIN 11024 d | Consultar este repuesto |
| 27 | 2020920004 | Chain 4 links | Consultar este repuesto |
| 27 | 2029090301 | Arandela machined | Consultar este repuesto |
| 27 | 2029530001 | Threaded perno | Consultar este repuesto |
| 27A | 647127 | Buje | Consultar este repuesto |
| 27A | 647128 | Cotter pasador 5 en dibujo | Consultar este repuesto |
| 27A | 701422 | Cable tie 360x4,8 negro | Consultar este repuesto |
| 27A | 704391 | Castle tuerca m27x1,5 DIN 935 a3c | Consultar este repuesto |
| 27A | 2020920004 | Chain 4 links | Consultar este repuesto |
| 27A | 2029530001 | Threaded perno | Consultar este repuesto |
| 28 | 224188 | Cable Bowden cable inercia dispositivo 550/840 | Consultar este repuesto |
