Plano técnico AL-KO · ETI 811258
AL-KO ETI 811258 – Inercia dispositivo cuadrado 70 161s
¿Buscas repuestos para AL-KO ETI 811258? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 70 161s.

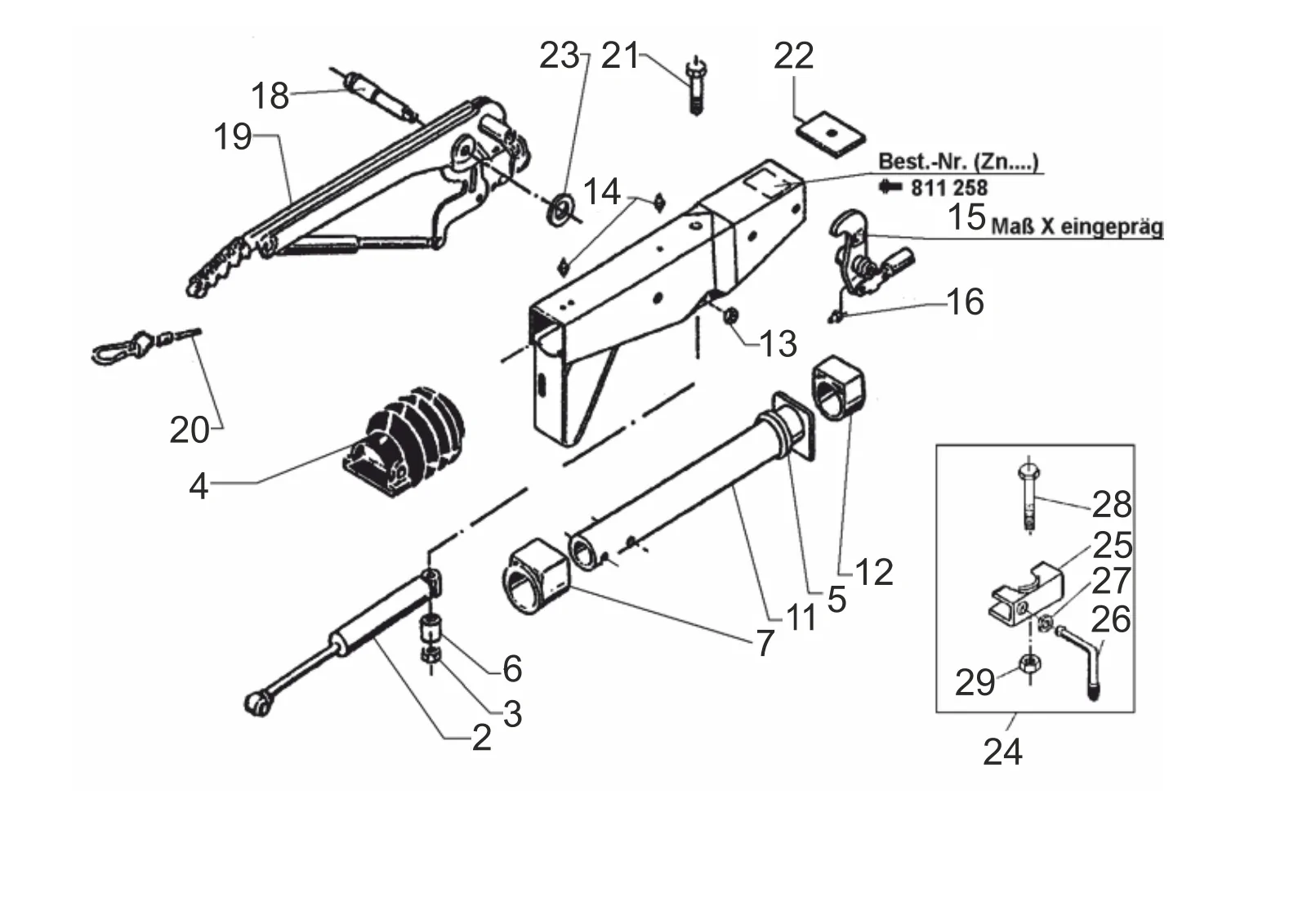

Ir a la lista de piezasPlano de despiece
Plano técnico 811258
AL-KO ETI 811258
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | without ball coupling parts
Número ETI
811258
Piezas
25
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811258
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
25 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 2 | 370558 | Choque amortiguador 161s | Consultar este repuesto |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 625660 | Distancia buje 27mm largo | Consultar este repuesto |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571874 | Tirar tubo soldado 251s | Ver 571874 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705521 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Consultar este repuesto |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 705425 | Hexagonal tornillo m12x120 DIN 931 8.8 | Consultar este repuesto |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 24 | ETK0004 | Conjunto abrazadera soldado | Consultar este repuesto |
| 25 | 20531802 | Jockey rueda outer abrazadera | Consultar este repuesto |
| 26 | 20531703 | Abrazadera manija completo zinc coated | Ver 20531703 |
| 27 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 28 | 705498 | Hexagonal tornillo m8x65 DIN 931 8.8 | Consultar este repuesto |
| 29 | 700643 | Tuerca hexagonal m8 DIN 980-V-8 ZP | Consultar este repuesto |
