Plano técnico AL-KO · ETI 811239
AL-KO ETI 811239 – Eje abatible bra1800
¿Buscas repuestos para AL-KO ETI 811239? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Eje abatible bra1800.
Ir a la lista de piezasPlano de despiece

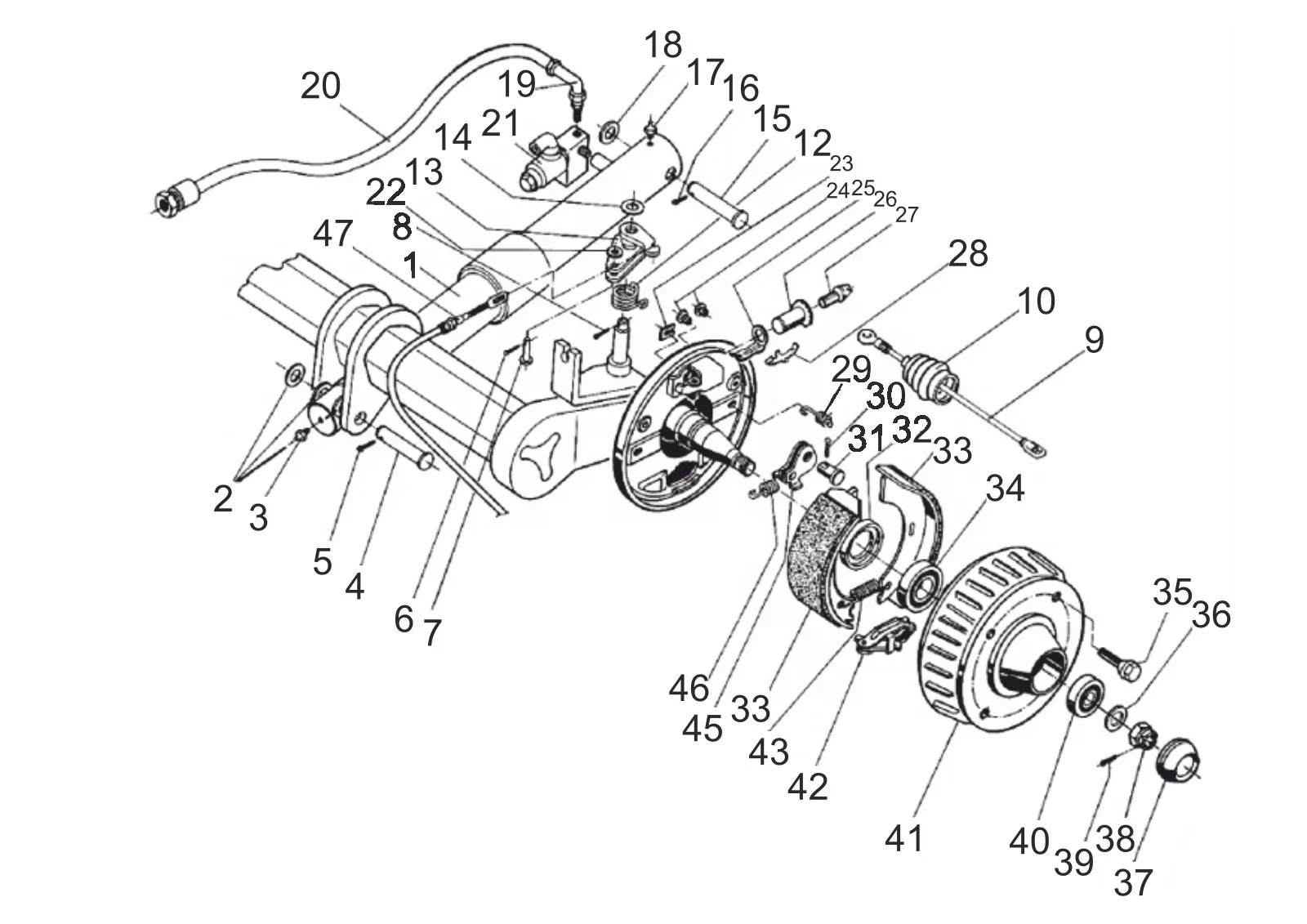

Plano técnico 811239
AL-KO ETI 811239
Datos técnicos
AL-KO | Rubber suspension braked | Lowerable | Axle tube rotatably mounted | BRA1800
Número ETI
811239
Piezas
52
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811239
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
52 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 2 | 701167 | Arandela pa 28x40x2,0 DIN 988 | Consultar este repuesto |
| 3 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 4 | 607412 | Perno Ø25,5 geomet 321a | Consultar este repuesto |
| 5 | 706330 | Dividido pasador 5x45 DIN 94 | Consultar este repuesto |
| 6 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 7 | 701470 | Perno b10 h11x28x24 DIN 1434vz | Consultar este repuesto |
| 8 | 700193 | Dividido pasador 4x25 DIN 94 | Consultar este repuesto |
| 9 | 224266 | Pull cuerda 125 | Consultar este repuesto |
| 10 | 358257 | Bellows rueda freno | Consultar este repuesto |
| 12 | 607533 | Torsión resorte derecha | Consultar este repuesto |
| 12 | 607534 | Torsión resorte izquierda | Consultar este repuesto |
| 13 | 586243 | Desviación palanca izquierda soldado | Consultar este repuesto |
| 13 | 586244 | Desviación palanca derecha soldado | Consultar este repuesto |
| 14 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 15 | 607413 | Perno Ø25,5 geomet 321a | Consultar este repuesto |
| 16 | 700963 | Cilindro tornillo m 8x16 DIN 912 8.8 ZP | Consultar este repuesto |
| 17 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 18 | 701167 | Arandela pa 28x40x2,0 DIN 988 | Consultar este repuesto |
| 19 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 20 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 21 | ETK0018 | Not included in the scope of delivery of al-ko | Consultar este repuesto |
| 22 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 23 | 2382610002 | Cubierta placa | Consultar este repuesto |
| 24 | 373245 | Plug ral6002 | Ver 373245 |
| 25 | 368361 | Bow pressure | Ver 368361 |
| 26 | 2187370801 | Adjusting tuerca | Consultar este repuesto |
| 27 | 2187370802 | Pressure pad | Consultar este repuesto |
| 28 | 368405 | Compound resorte | Ver 368405 |
| 29 | 2088800003 | Compression resorte | Consultar este repuesto |
| 30 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 31 | 368651 | Cojinete perno | Consultar este repuesto |
| 32 | 700779 | Rotary eje lip sello as 55x75x8 DIN 3760-nb | Consultar este repuesto |
| 33 | 1213890 | Juego freno jaw 2360/2361 | Ver 1213890 |
| 34 | 701230 | Cónico rodillo cojinete lm 501349/310 | Consultar este repuesto |
| 35 | 2081670018 | Rueda perno conical 60° M12x1,5x24 | Consultar este repuesto |
| 35 | 2081670020 | Rueda perno sperical M12x1,5 x25 | Ver 2081670020 |
| 36 | 706418 | Arandela b 25 DIN 125-st | Consultar este repuesto |
| 37 | 2687810004 | Extremo tapa Ø56 | Consultar este repuesto |
| 38 | 701411 | Castle tuerca m24x1,5 DIN 937 | Consultar este repuesto |
| 39 | 706330 | Dividido pasador 5x45 DIN 94 | Consultar este repuesto |
| 40 | 701574 | Cónico rodillo cojinete 32006 DIN 720 | Consultar este repuesto |
| 41 | 368732 | Freno tambor 112x5-M12x1,5 | Consultar este repuesto |
| 42 | 571510 | Spread hinge cerradura comp.. 2051/2361 | Ver 571510 |
| 43 | 2082000007 | Tensión resorte | Ver 2082000007 |
| 44 | 571387 | Auto reserve palanca comp.. derecha | Consultar este repuesto |
| 45 | 571386 | Auto reserve palanca comp.. izquierda | Consultar este repuesto |
| 46 | 2187370003 | Tensión resorte | Ver 2187370003 |
| 47 | 224243 | Cable Bowden cable 1729/1985 largo Profi largo duración | Ver 224243 |
| 47 | 224244 | Cable Bowden cable 2749/3005 largo Profi largo duración | Consultar este repuesto |
| 47 | 224602 | Cable Bowden cable 2329/2585 largo Profi largo duración | Consultar este repuesto |
| 47 | 2088800402 | Cable Bowden cable 1309/1565 largo Profi largo duración | Ver 2088800402 |
