Plano técnico AL-KO · ETI 811208
AL-KO ETI 811208 – Inercia dispositivo V 351za válido hasta 07/01
¿Buscas repuestos para AL-KO ETI 811208? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 351za válido hasta 07/01.
Ir a la lista de piezasPlano de despiece

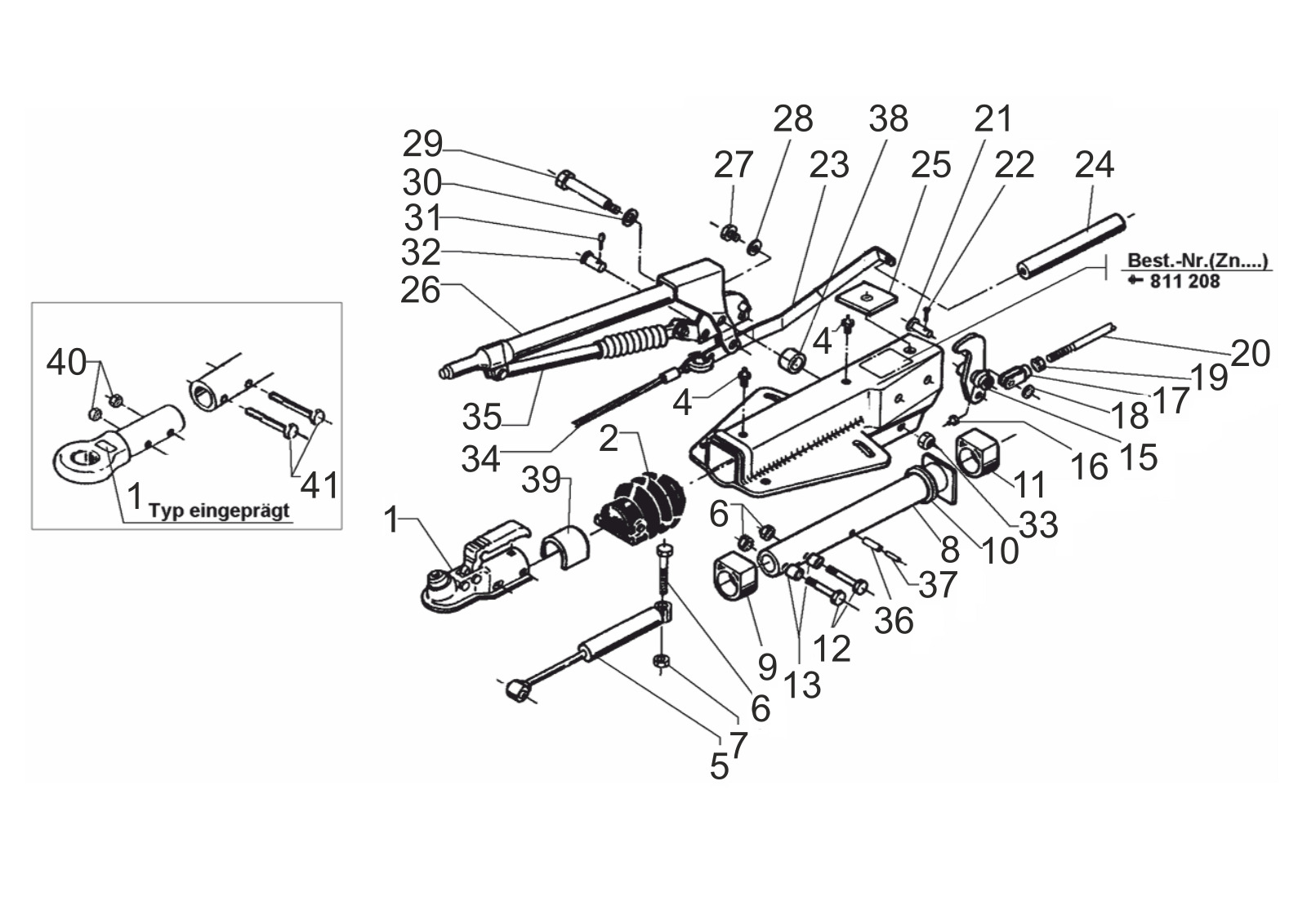

Plano técnico 811208
AL-KO ETI 811208
Datos técnicos
AL-KO | V-design | 351ZA | with gas spring lever | ball coupling and drawbar eye
Número ETI
811208
Piezas
43
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811208
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
43 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1224232 | Acoplamiento ak351-351za Ø60 | Consultar este repuesto |
| 1 | ETK0016 | Barra de tiro ojo | Consultar este repuesto |
| 2 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 3 | ETK0002 | Housing | Consultar este repuesto |
| 4 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 5 | 372854 | Choque amortiguador 351vb | Ver 372854 |
| 6 | 705437 | Hexagonal tornillo m14x90 DIN 931 8.8 | Consultar este repuesto |
| 7 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 8 | 571714 | Tirar tubo soldado | Consultar este repuesto |
| 9 | 353943 | Flanged buje | Consultar este repuesto |
| 10 | 371372 | Damping rubber | Ver 371372 |
| 11 | 353942 | Plain cojinete buje | Ver 353942 |
| 12 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 13 | 357242 | Distancia buje | Consultar este repuesto |
| 14 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 15 | 571712 | Desviación palanca comp.. IH=100:28 | Consultar este repuesto |
| 15 | 571724 | Desviación palanca comp.. 351za IH=100:26 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 571721 | Fork cabeza soldado | Consultar este repuesto |
| 18 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 19 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 20 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 21 | 581555 | Perno | Consultar este repuesto |
| 22 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 23 | 581533 | Tensión soporte welde caliente sumergido | Ver 581533 |
| 24 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
| 25 | 571725 | Placa soldado | Consultar este repuesto |
| 26 | 243024 | Mano freno palanca incl.. freno away cable | Ver 243024 |
| 27 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 28 | 705485 | Resorte cerradura arandela b12 DIN 127 | Consultar este repuesto |
| 29 | 357550 | Cojinete tornillo m12x111,5 | Consultar este repuesto |
| 30 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 31 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 32 | 358533 | Perno | Ver 358533 |
| 33 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 34 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 35 | 353188 | Gas resorte gf14/7-676710/14-2000 | Ver 353188 |
| 36 | 703078 | Clic gancho 14x50 DIN 1481 a3c | Consultar este repuesto |
| 37 | 703077 | Clic gancho 8x50 DIN 1481 a3c | Consultar este repuesto |
| 38 | 358470 | Distancia buje | Consultar este repuesto |
| 39 | 606653 | Distancia soporte Ø50 ak350 | Consultar este repuesto |
| 40 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 41 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
