AL-KO ETI 811207 – Inercia dispositivo tipo 161r/b tubo Ø88,9x5,6
¿Buscas repuestos para AL-KO ETI 811207? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo tipo 161r/b tubo Ø88,9x5,6.
Ir a la lista de piezasPlano de despiece

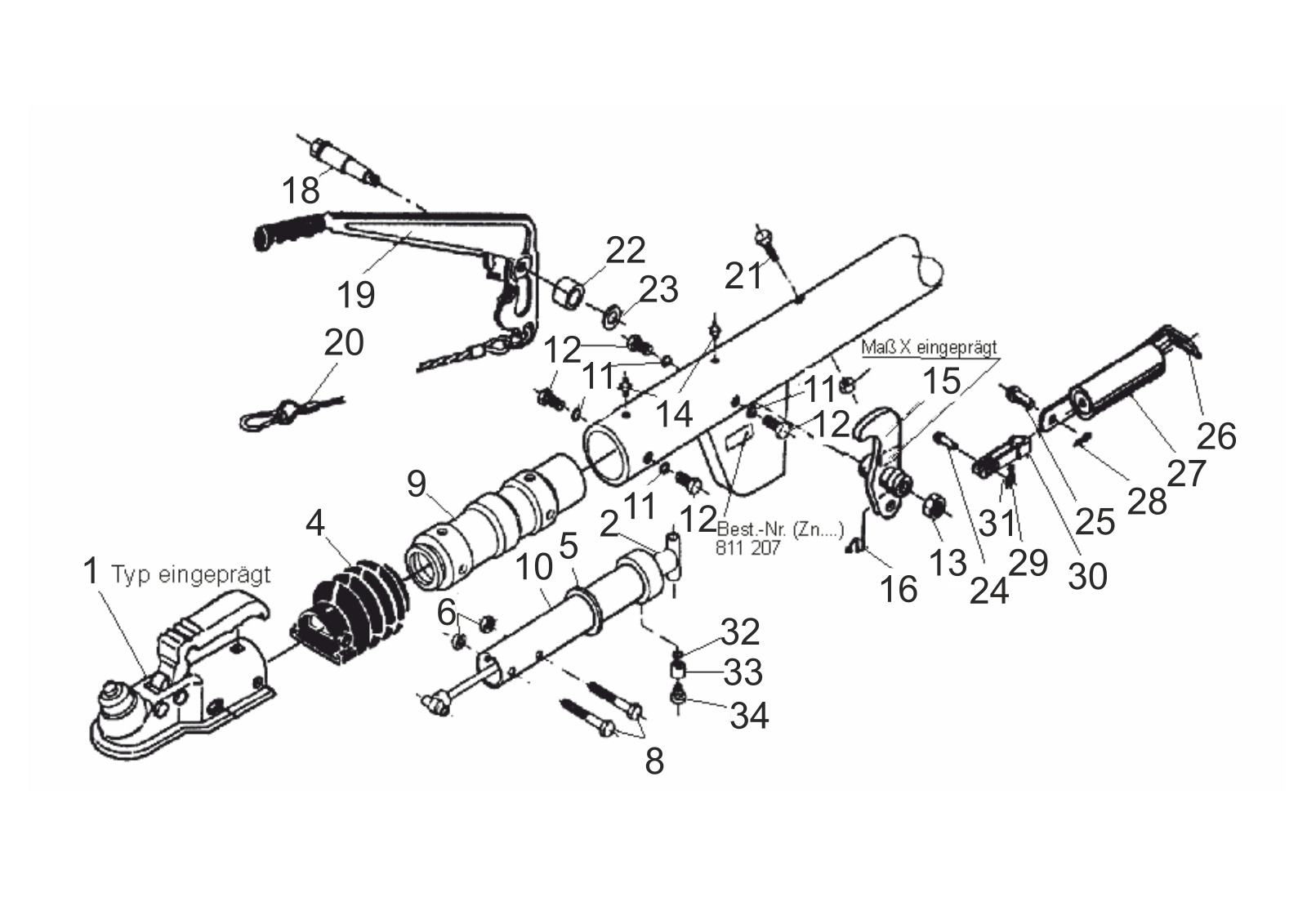

Plano técnico 811207
AL-KO ETI 811207
Datos técnicos
AL-KO | pipe design | 161R | spring load memory | ball coupling
Número ETI
811207
Piezas
31
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811207
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
31 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 247163 | Acoplamiento ak160/b Ø50 | Consultar este repuesto |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 8 | 583046 | Cojinete cartridge | Ver 583046 |
| 10 | 380440 | Tirar tubo soldado | Consultar este repuesto |
| 11 | 705544 | Serrated cerradura arandela a10,5 DIN 6798 | Consultar este repuesto |
| 12 | 706237 | Hexagonal tornillo m10x16 DIN 933 8.8 | Consultar este repuesto |
| 13 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 14 | 368461 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 385436 | Desviación palanca comp.. | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 19 | 204549 | Mano freno palanca incl.. freno away cable | Ver 204549 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 705420 | Hexagonal tornillo m12x110 DIN 931 8.8 | Consultar este repuesto |
| 22 | 358470 | Distancia buje | Consultar este repuesto |
| 23 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 24 | 647287 | Rivet | Consultar este repuesto |
| 25 | 2076810609 | Perno half-round | Consultar este repuesto |
| 26 | 2170110608 | Tensión soporte | Consultar este repuesto |
| 27 | 2075020601 | Resorte cilindro comp.. | Ver 2075020601 |
| 28 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 29 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 30 | 2073890606 | Fork cabeza soldado | Consultar este repuesto |
| 31 | 700191 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 32 | 706471 | Dentado cerradura arandela j 8,4 DIN 6797 | Consultar este repuesto |
| 33 | 583043 | Buje | Consultar este repuesto |
| 34 | 584042 | Shett 220 rear 2650 | Consultar este repuesto |
