Plano técnico AL-KO · ETI 811193
AL-KO ETI 811193 – Inercia dispositivo cuadrado 100 161s
¿Buscas repuestos para AL-KO ETI 811193? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 161s.

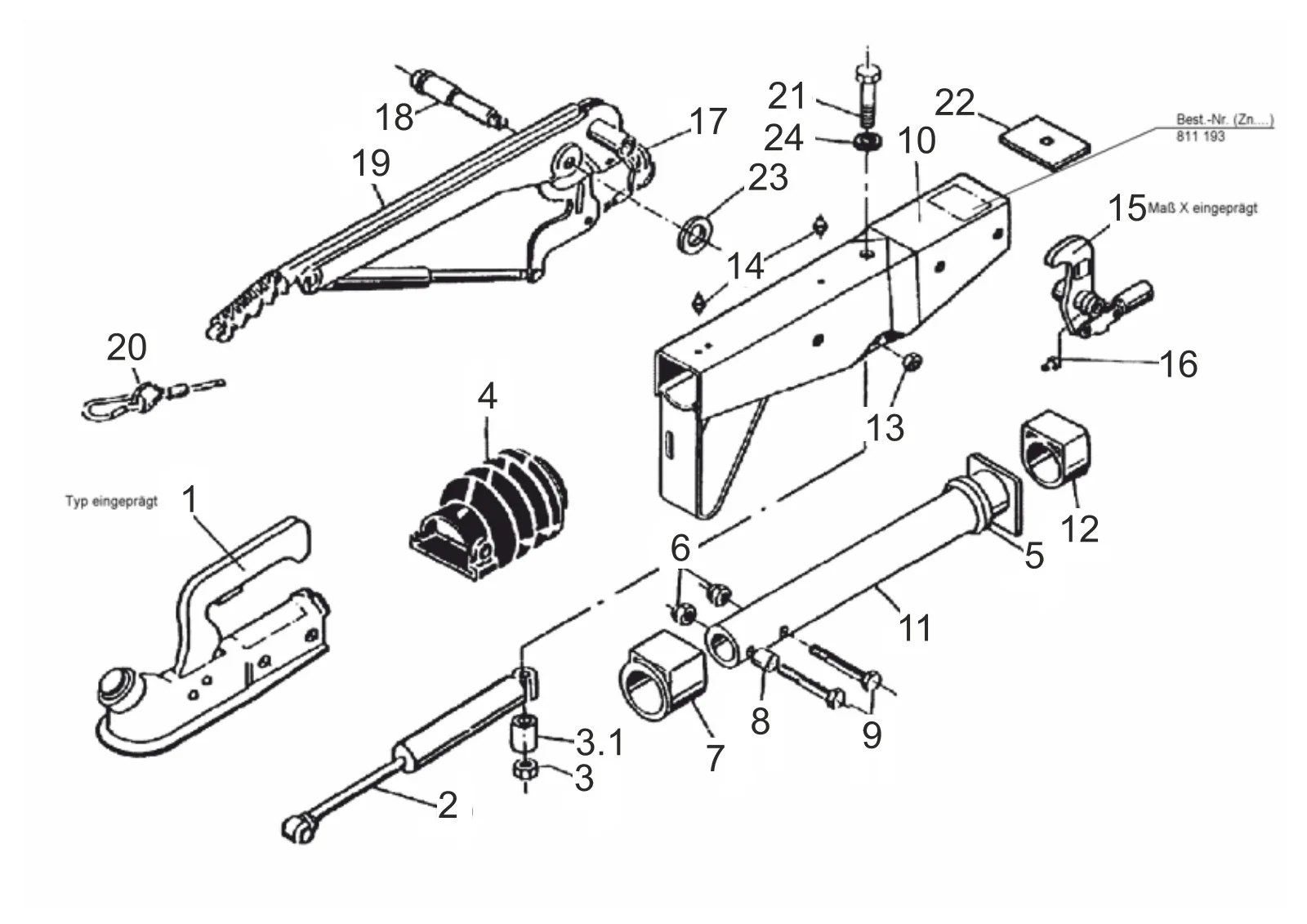

Plano de despiece
Plano técnico 811193
AL-KO ETI 811193
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | ball coupling and AKS
Número ETI
811193
Piezas
24
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811193
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
24 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 370559 | Distancia buje | Consultar este repuesto |
| 3 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 3.1 | 370580 | Distancia buje | Consultar este repuesto |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 9 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571874 | Tirar tubo soldado 251s | Ver 571874 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 15 | 626268 | Conjunto groupcoupling | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 2043700102 | Burst anillo mano freno palanca | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220102 | Mano freno palanca incl.. freno away cable | Consultar este repuesto |
| 20 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 21 | 703134 | Hexagonal tornillo m12x105 DIN 931 8.8 ZP | Consultar este repuesto |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 24 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
