Plano técnico AL-KO · ETI 811184
AL-KO ETI 811184 – Cabrestante tipo 1201a standard
¿Buscas repuestos para AL-KO ETI 811184? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Cabrestante tipo 1201a standard.

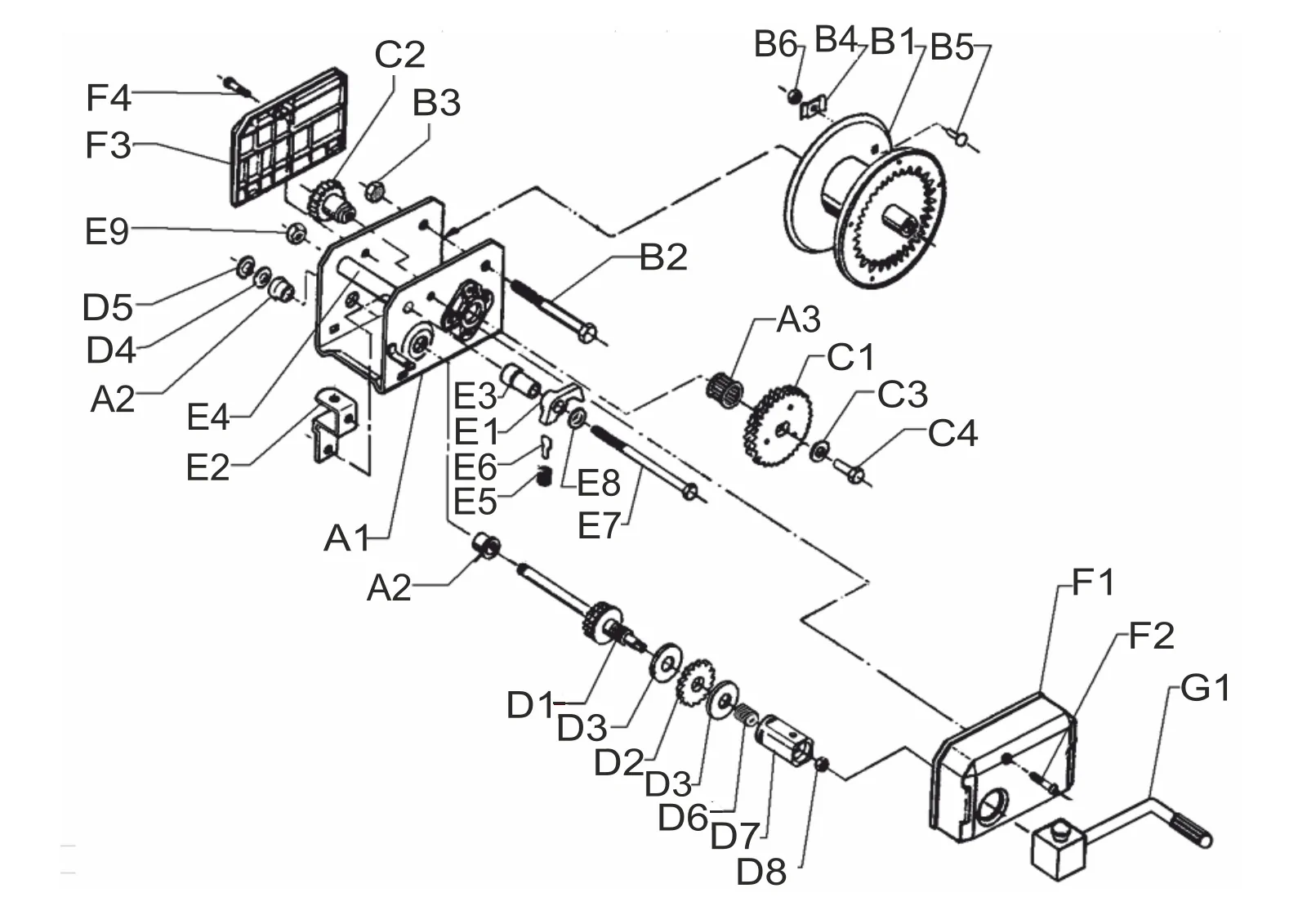

Plano de despiece
Plano técnico 811184
AL-KO ETI 811184
Datos técnicos
AL-KO | 1201A
Número ETI
811184
Piezas
35
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811184
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
35 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| A1 | ETK0015 | No repuesto pieza | Consultar este repuesto |
| A2 | 352474 | Cojinete buje | Consultar este repuesto |
| A3 | 700837 | Needle rodillo cojinete 25x32x26 DIN 618 | Consultar este repuesto |
| B1 | 352511 | Cuerda tambor comp.. | Consultar este repuesto |
| B2 | 352431 | Hexagonal tornillo m12x125 8,8 | Consultar este repuesto |
| B3 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| B4 | 352015 | Cuerda abrazadera | Consultar este repuesto |
| B5 | 706416 | Round-cabeza tornillo m6x16 DIN 603 8.8 | Consultar este repuesto |
| B6 | 705480 | Tuerca hexagonal m6 DIN 934-8 | Consultar este repuesto |
| C1 | 352021 | Gear rueda comp.. | Consultar este repuesto |
| C2 | 352018 | Countershaft sprocket | Consultar este repuesto |
| C3 | 352111 | Arandela Ø11 similar DIN 1440 | Consultar este repuesto |
| C4 | 706237 | Hexagonal tornillo m10x16 DIN 933 8.8 | Consultar este repuesto |
| D1 | 352254 | Transmisión eje comp..a | Consultar este repuesto |
| D2 | 352270 | Ratched rueda | Ver 352270 |
| D3 | 352228 | Freno disc comp... | Consultar este repuesto |
| D4 | 352110 | Arandela 0,5 mm | Consultar este repuesto |
| D5 | 701001 | Retaining anillo 14x1 DIN 471 ZP | Consultar este repuesto |
| D6 | 352291 | Pressure resorte | Consultar este repuesto |
| D7 | 352478 | Manivela tuerca reemplazado por 352702 | Consultar este repuesto |
| D8 | 700643 | Tuerca hexagonal m8 DIN 980-V-8 ZP | Consultar este repuesto |
| E1 | 352271 | Ratched brace | Consultar este repuesto |
| E2 | 352450 | Soporte | Consultar este repuesto |
| E3 | 352473 | Distancia pipe | Consultar este repuesto |
| E4 | 352483 | Distancia pipe 901 a | Consultar este repuesto |
| E5 | 352299 | Compression resorte | Consultar este repuesto |
| E6 | 352232 | Resorte portador placa | Consultar este repuesto |
| E7 | 706362 | Hexagonal tornillo m10x165 DIN 931 8.8 | Consultar este repuesto |
| E8 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| E9 | 706435 | Self bloqueo tuerca biw M10 | Consultar este repuesto |
| F1 | 352445 | Covere ral 3003 | Ver 352445 |
| F2 | 589495 | Perno duo-taptite m6x35-c | Consultar este repuesto |
| F3 | 352443 | Covere rear | Consultar este repuesto |
| F4 | 589122 | Perno duo-taptite m6x16-c | Consultar este repuesto |
| G1 | 352456 | Manivela comp.. tipo 901a/1201a | Consultar este repuesto |
