Plano técnico AL-KO · ETI 811154B
AL-KO ETI 811154B – Adaptador 251vb con mano freno palanca
¿Buscas repuestos para AL-KO ETI 811154B? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Adaptador 251vb con mano freno palanca.

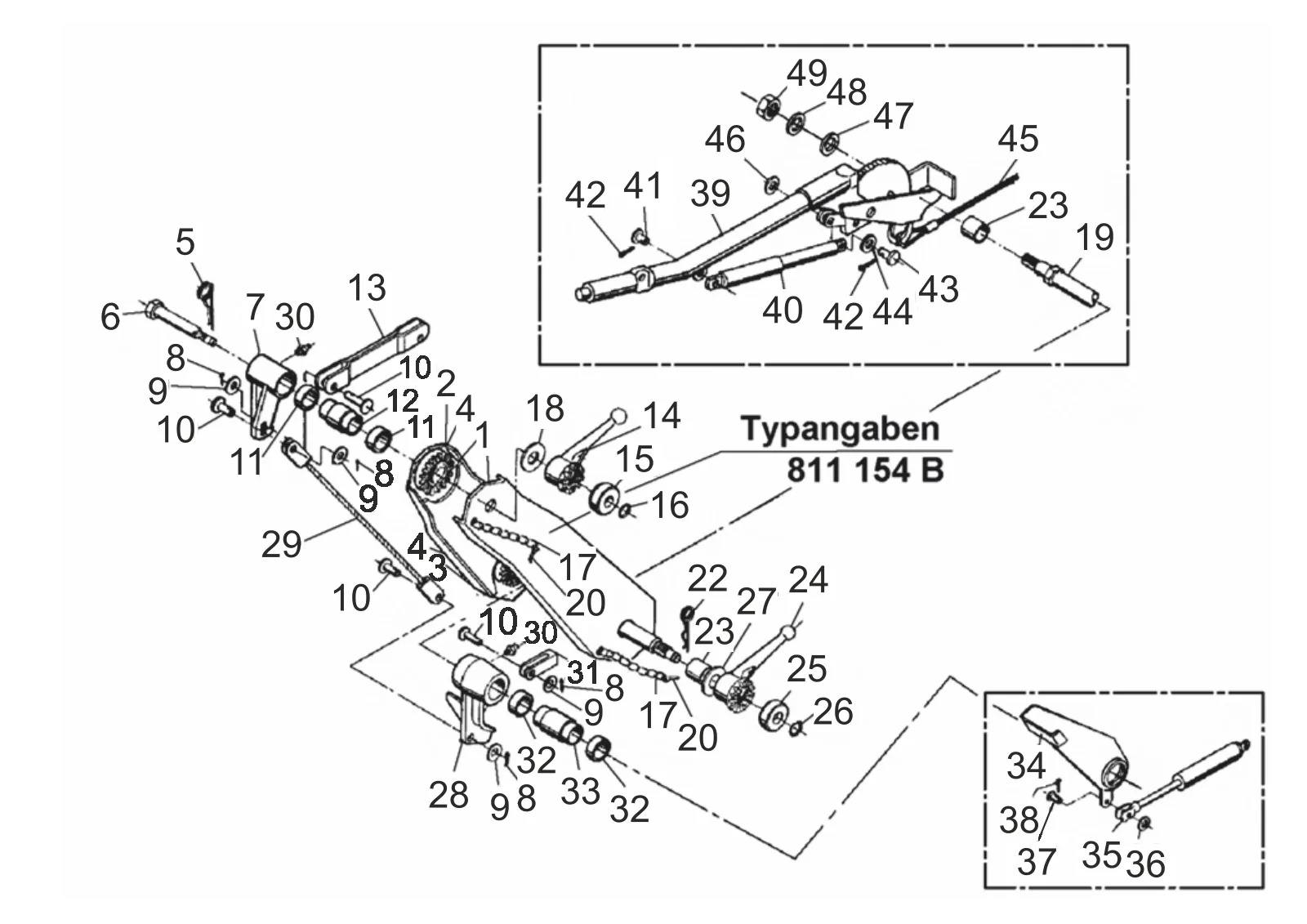

Plano de despiece
Plano técnico 811154B
AL-KO ETI 811154B
Datos técnicos
AL-KO | height adjustable | mechanical brake | 251VB
Número ETI
811154B
Piezas
52
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811154B
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
52 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 622293 | Separador lado brazo 252vb caliente sumergido | Consultar este repuesto |
| 1 | 646415 | Separador lado brazo 252vb caliente sumergido | Consultar este repuesto |
| 1 | 1335496 | Separador lado brazo 252vb caliente sumergido | Consultar este repuesto |
| 2 | 375102 | Cerradura arandela wrench size 27 | Consultar este repuesto |
| 3 | 375103 | Cerradura arandela wrench size 30 | Consultar este repuesto |
| 4 | 702704 | Blind rivet a6,4x12,0 st/st DIN 7337 | Consultar este repuesto |
| 5 | 706288 | Cotter pasador 6,3 DIN 11024 | Consultar este repuesto |
| 6 | 372776 | Cojinete tornillo m20x1,5x234 | Ver 372776 |
| 7 | 570092 | Desviación palanca comp.. | Consultar este repuesto |
| 8 | 706333 | Dividido pasador 3,2x25 DIN 94 | Consultar este repuesto |
| 9 | 706452 | Arandela 10 DIN 1440 | Consultar este repuesto |
| 10 | 706446 | Perno b10 h11x30x26 DIN 1434 | Consultar este repuesto |
| 11 | 701916 | Sleeve bering buje gly pg 303415 a | Consultar este repuesto |
| 12 | 365350 | Cojinete buje | Consultar este repuesto |
| 13 | 570087 | Push varilla 161/251 vb | Consultar este repuesto |
| 14 | 2024040002 | Abrazadera manija m20x1,5 | Consultar este repuesto |
| 15 | 372770 | Buje | Consultar este repuesto |
| 16 | 702300 | Clic anillo a14 DIN 7993-1.4310 | Consultar este repuesto |
| 17 | 375637 | Chain comp.. | Consultar este repuesto |
| 18 | 706291 | Arandela s 22x30x2,0 DIN 988 | Consultar este repuesto |
| 19 | 372777 | Cojinete tornillo m24x1,5x332 | Consultar este repuesto |
| 20 | 604102 | Resorte montaje | Consultar este repuesto |
| 22 | 706293 | Cotter pasador 7 (Ø6,3) DIN 11024 d | Consultar este repuesto |
| 23 | 365562 | Buje 251/252vb | Consultar este repuesto |
| 24 | 366673 | Abrazadera manija m24x1,5 | Consultar este repuesto |
| 25 | 372771 | Buje | Consultar este repuesto |
| 26 | 702366 | Clic anillo a22 DIN 7993-1.4310 | Consultar este repuesto |
| 27 | 706514 | Arandela s 25x36x2,0 DIN 988 | Consultar este repuesto |
| 28 | 374188 | Desviación palanca comp.. | Consultar este repuesto |
| 29 | 374170 | Cable Bowden cable 400 Ø6 | Ver 374170 |
| 29 | 374187 | Cable Bowden cable 600 Ø6 | Consultar este repuesto |
| 29 | 387145 | Cable Bowden cable 750 Ø6 | Ver 387145 |
| 30 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 31 | 706614 | Fork cabeza 10x40 DIN 71752 | Ver 706614 |
| 32 | 701917 | Sleeve bering buje gly pg 404420 a | Consultar este repuesto |
| 33 | 365563 | Buje | Consultar este repuesto |
| 34 | 374635 | Palanca soldado | Consultar este repuesto |
| 35 | 366441 | Gas resorte gf14-231000-2200 | Consultar este repuesto |
| 36 | 706299 | Arandela 8 DIN 1440 | Consultar este repuesto |
| 37 | 706297 | Perno b 8 h11x22x19 DIN 1434 | Consultar este repuesto |
| 38 | 705488 | Dividido pasador 2x16 DIN 94 | Consultar este repuesto |
| 39 | 241820 | Mano freno palanca 251/351 vb 460mm largo separador 750mm | Ver 241820 |
| 40 | 353188 | Gas resorte gf14/7-676710/14-2000 | Ver 353188 |
| 41 | 358533 | Perno | Ver 358533 |
| 42 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 43 | 706317 | Perno b12 h11x35x29,5 en22341 | Consultar este repuesto |
| 44 | 700125 | Resorte cerradura arandela b 4 DIN 127 ZP | Consultar este repuesto |
| 45 | 375162 | Breakaway cable 1800 mm longitud | Consultar este repuesto |
| 46 | 702785 | Arandela a 13 DIN 125-st | Consultar este repuesto |
| 47 | 706292 | Dividido cerradura arandela b 16 DIN 137 | Consultar este repuesto |
| 48 | 705404 | Arandela 13 DIN 9021-st | Consultar este repuesto |
| 49 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
