Plano técnico AL-KO · ETI 811151
AL-KO ETI 811151 – Inercia dispositivo V 251g bottom conjunto
¿Buscas repuestos para AL-KO ETI 811151? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 251g bottom conjunto.
Ir a la lista de piezasPlano de despiece

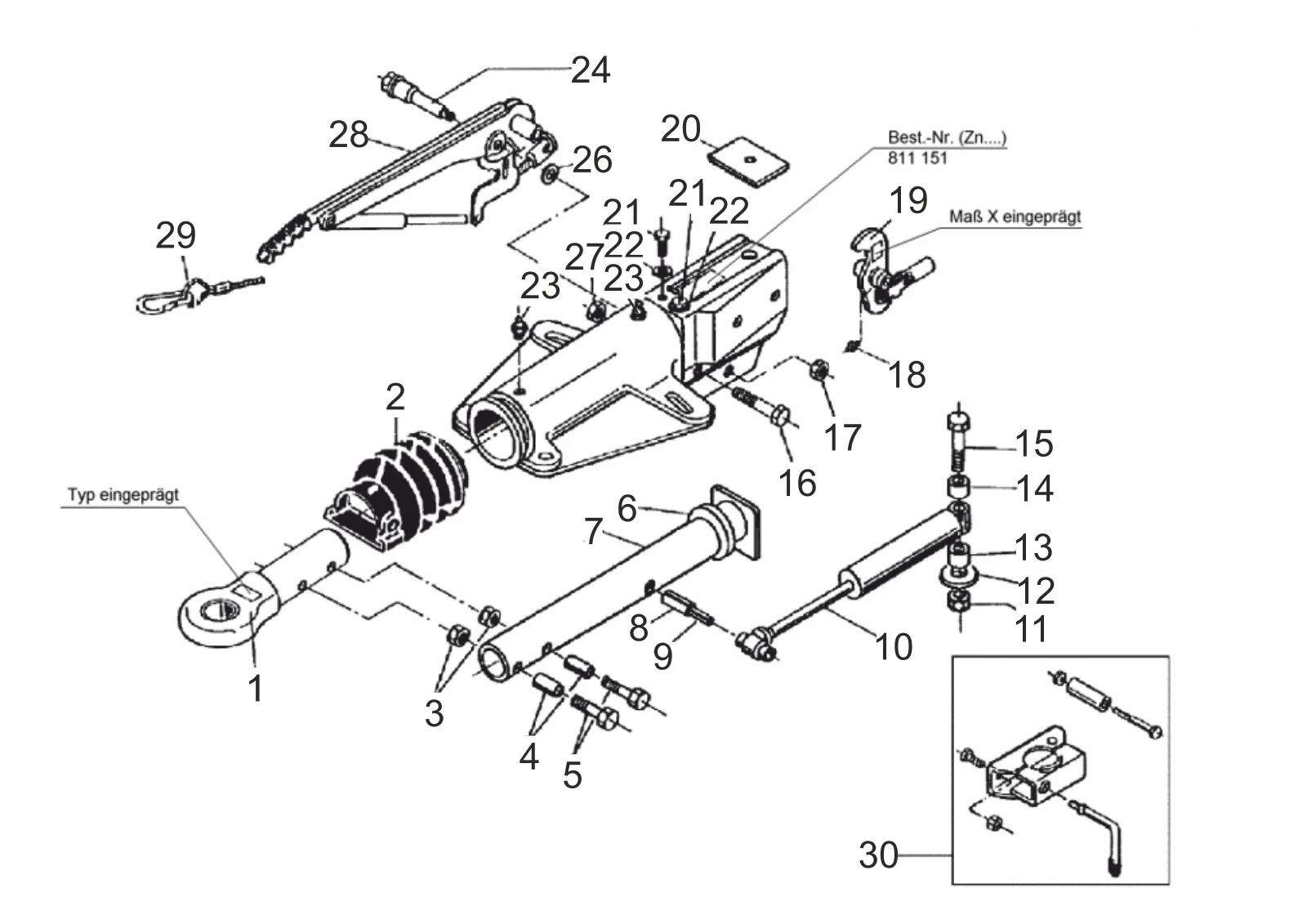

Plano técnico 811151
AL-KO ETI 811151
Datos técnicos
AL-KO | V-design | 251G | with gas spring lever | drawbar eye
Número ETI
811151
Piezas
30
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811151
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
30 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 357419 | Barra de tiro ojo DIN Ø40 161/251s | Ver 357419 |
| 1 | 357420 | Barra de tiro ojo nato Ø76 | Consultar este repuesto |
| 1 | 364839 | Barra de tiro ojo italien reemplazado por 370999 | Consultar este repuesto |
| 2 | 366356 | Bellows | Ver 366356 |
| 3 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 5 | 705545 | Hexagonal tornillo m12x60 DIN 931 8.8 | Consultar este repuesto |
| 6 | 371372 | Damping rubber | Ver 371372 |
| 7 | 387061 | Tirar tubo soldado | Consultar este repuesto |
| 8 | 704408 | Clic gancho 12x48 nach zeichnung | Consultar este repuesto |
| 9 | 704407 | Clic gancho 7x48 nach zeichnung | Consultar este repuesto |
| 10 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 11 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 12 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 13 | 375928 | Distancia buje | Consultar este repuesto |
| 14 | 375929 | Distancia buje | Consultar este repuesto |
| 15 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 16 | 705563 | Hexagonal tornillo m10x90 DIN 931 8.8 | Consultar este repuesto |
| 17 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 18 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 19 | 380490 | Desviación palanca comp.. uni IH=90:33,5 | Consultar este repuesto |
| 20 | 375572 | Stop placa | Consultar este repuesto |
| 21 | 706478 | Self tapping tornillo a 8x20 DIN 7513 | Consultar este repuesto |
| 22 | 706477 | Serrated cerradura arandela a8,4 DIN 6798 | Consultar este repuesto |
| 23 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 24 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 26 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 27 | 705390 | Tuerca hexagonal M10 DIN 980-V-8 | Consultar este repuesto |
| 28 | 220099 | Mano freno palanca incl.. freno away cable 251s | Ver 220099 |
| 29 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 30 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
