Plano técnico AL-KO · ETI 811146
AL-KO ETI 811146 – Inercia dispositivo cuadrado 100 251s
¿Buscas repuestos para AL-KO ETI 811146? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 251s.

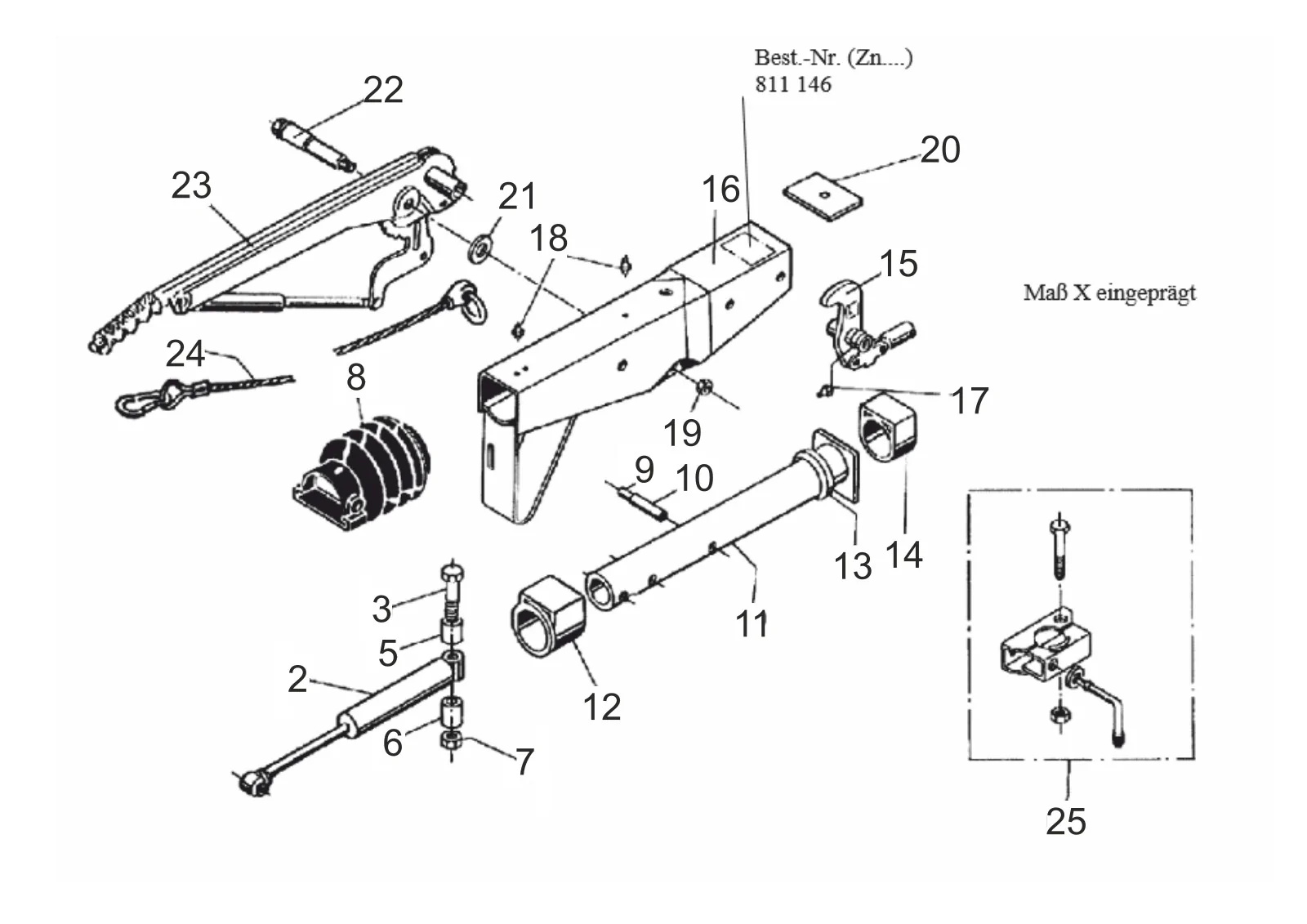

Plano de despiece
Plano técnico 811146
AL-KO ETI 811146
Datos técnicos
AL-KO | square design | 251S | with gas spring lever | without ball coupling parts
Número ETI
811146
Piezas
25
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811146
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
25 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 2 | 372641 | Choque amortiguador 251vb/251s/251g | Ver 372641 |
| 3 | 706343 | Hexagonal tornillo m16x120 DIN 931 8.8 | Consultar este repuesto |
| 5 | 625400 | Distancia buje | Consultar este repuesto |
| 6 | 625666 | Distancia buje | Consultar este repuesto |
| 6 | 1540071 | Distancia buje | Consultar este repuesto |
| 7 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 7 | 706438 | Self bloqueo tuerca biw m16 | Consultar este repuesto |
| 8 | 366356 | Bellows | Ver 366356 |
| 9 | 704408 | Clic gancho 12x48 nach zeichnung | Consultar este repuesto |
| 10 | 704407 | Clic gancho 7x48 nach zeichnung | Consultar este repuesto |
| 11 | 385536 | Tirar tubo soldado | Consultar este repuesto |
| 12 | 353943 | Flanged buje | Consultar este repuesto |
| 13 | 371372 | Damping rubber | Ver 371372 |
| 14 | 353942 | Plain cojinete buje | Ver 353942 |
| 15 | 626666 | Desviación palanca comp.. M10 IH=90:33,5 | Consultar este repuesto |
| 16 | ETK0002 | Housing | Consultar este repuesto |
| 17 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 19 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 20 | 625392 | Stop placa | Consultar este repuesto |
| 21 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 22 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 23 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 24 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 25 | ETK0004 | Conjunto abrazadera soldado | Consultar este repuesto |
