Plano técnico AL-KO · ETI 811132
AL-KO ETI 811132 – Inercia dispositivo V 351s
¿Buscas repuestos para AL-KO ETI 811132? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 351s.
Ir a la lista de piezasPlano de despiece

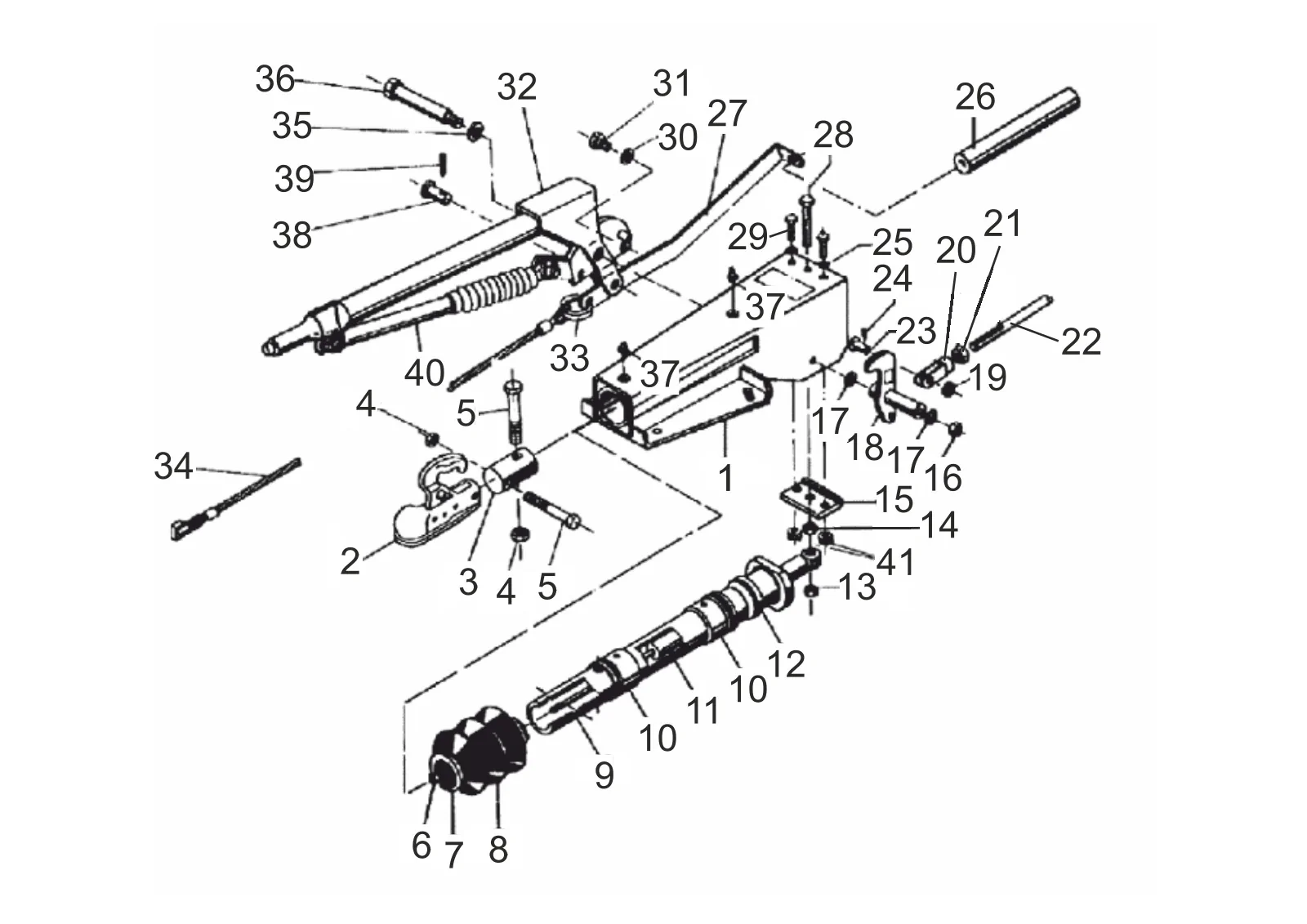

Plano técnico 811132
AL-KO ETI 811132
Datos técnicos
AL-KO | V-design | 351 S | with gas spring lever | ball coupling
Número ETI
811132
Piezas
41
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811132
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
41 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0002 | Housing | Consultar este repuesto |
| 2 | 203313 | Acoplamiento ak 30 | Consultar este repuesto |
| 3 | 366366 | Connecting perno | Consultar este repuesto |
| 4 | 706306 | Tuerca hexagonal m16 DIN 985-8 | Ver 706306 |
| 5 | 706301 | Hexagonal tornillo m16x100 DIN 931 8.8 | Consultar este repuesto |
| 6 | 706011 | Tuerca hexagonal m10x1,0 DIN 439-b-04 | Consultar este repuesto |
| 7 | 701422 | Cable tie 360x4,8 negro | Consultar este repuesto |
| 8 | 21726605 | Bellows | Ver 21726605 |
| 9 | 387953 | Tirar tubo soldado | Consultar este repuesto |
| 10 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 11 | 21726604 | Choque amortiguador 2,8vb/351z | Ver 21726604 |
| 12 | 2172660003 | Damping rubber | Ver 2172660003 |
| 13 | 706290 | Tuerca hexagonal m14 DIN 439-b-04 | Consultar este repuesto |
| 14 | 705605 | Tuerca hexagonal m14 DIN 980-V-8 | Consultar este repuesto |
| 15 | 21783404 | Extremo stop placa (hasta may 2007) | Consultar este repuesto |
| 16 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 17 | 2075750006 | Arandela polyamid | Consultar este repuesto |
| 18 | 387959 | Desviación palanca comp.. IH=90:35,5 | Consultar este repuesto |
| 19 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 20 | 21783407 | Fork cabeza soldado | Consultar este repuesto |
| 21 | 705379 | Tuerca hexagonal M12 DIN 934-8 | Consultar este repuesto |
| 22 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 23 | 706522 | Perno b12 h11x40x34,5 en22341 | Consultar este repuesto |
| 24 | 706332 | Dividido pasador 4x20 DIN 94 | Consultar este repuesto |
| 25 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 26 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
| 27 | 353137 | Tensión soporte welde caliente sumergido | Consultar este repuesto |
| 28 | 706287 | Hexagonal tornillo m14x80 DIN 933 8.8 | Consultar este repuesto |
| 29 | 705458 | Hexagonal tornillo m10x30 DIN 933 8.8 | Consultar este repuesto |
| 30 | 702200 | Tubo turn 2s90-57x2,9 DIN 2605 | Consultar este repuesto |
| 31 | 705456 | Hexagonal screwm12x25 DIN 933 8.8 | Consultar este repuesto |
| 32 | 220297 | Mano freno palanca completo | Ver 220297 |
| 33 | 366900 | Burst anillo 5,5 Ø30 | Consultar este repuesto |
| 34 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 35 | 702200 | Tubo turn 2s90-57x2,9 DIN 2605 | Consultar este repuesto |
| 36 | 21783406 | Cojinete perno | Ver 21783406 |
| 37 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 38 | 358533 | Perno | Ver 358533 |
| 39 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 40 | 603896 | Gas resorte gf14/7-676709/13-2000 | Ver 603896 |
| 41 | 705390 | Tuerca hexagonal M10 DIN 980-V-8 | Consultar este repuesto |
