Plano técnico AL-KO · ETI 811123
AL-KO ETI 811123 – Inercia dispositivo V 161s
¿Buscas repuestos para AL-KO ETI 811123? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s.
Ir a la lista de piezasPlano de despiece

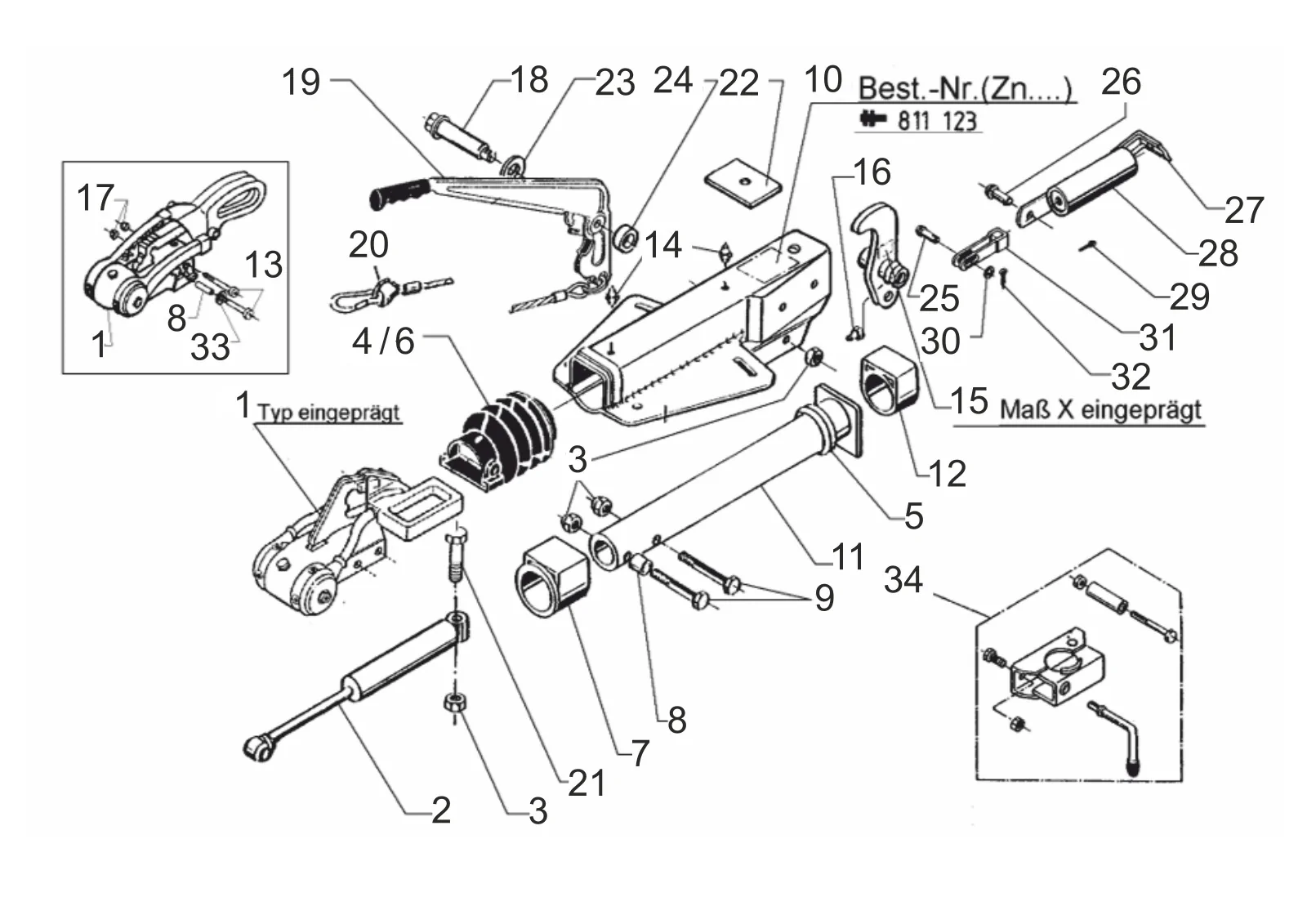

Plano técnico 811123
AL-KO ETI 811123
Datos técnicos
AL-KO | V-design | 161S | spring load memory | AKS
Número ETI
811123
Piezas
35
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811123
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
35 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0013 | Bola acoplamiento AKS 2000/2004/3004 | Consultar este repuesto |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | 370559 | Distancia buje | Consultar este repuesto |
| 9 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 380310 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 15 | 380468 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 18 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 19 | 204549 | Mano freno palanca incl.. freno away cable | Ver 204549 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 700312 | Hexagonal tornillo m12x90 DIN 931 8.8 ZP | Ver 700312 |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 24 | 358470 | Distancia buje | Consultar este repuesto |
| 25 | 647287 | Rivet | Consultar este repuesto |
| 26 | 2076810609 | Perno half-round | Consultar este repuesto |
| 27 | 2170110608 | Tensión soporte | Consultar este repuesto |
| 28 | 2075020601 | Resorte cilindro comp.. | Ver 2075020601 |
| 29 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 30 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 31 | 2073890606 | Fork cabeza soldado | Consultar este repuesto |
| 32 | 700191 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 33 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 34 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
