Plano técnico AL-KO · ETI 811119

AL-KO ETI 811119 – Inercia dispositivo V 251g bottom conjunto

¿Buscas repuestos para AL-KO ETI 811119? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 251g bottom conjunto.

Número ETI: 811119 40 piezas

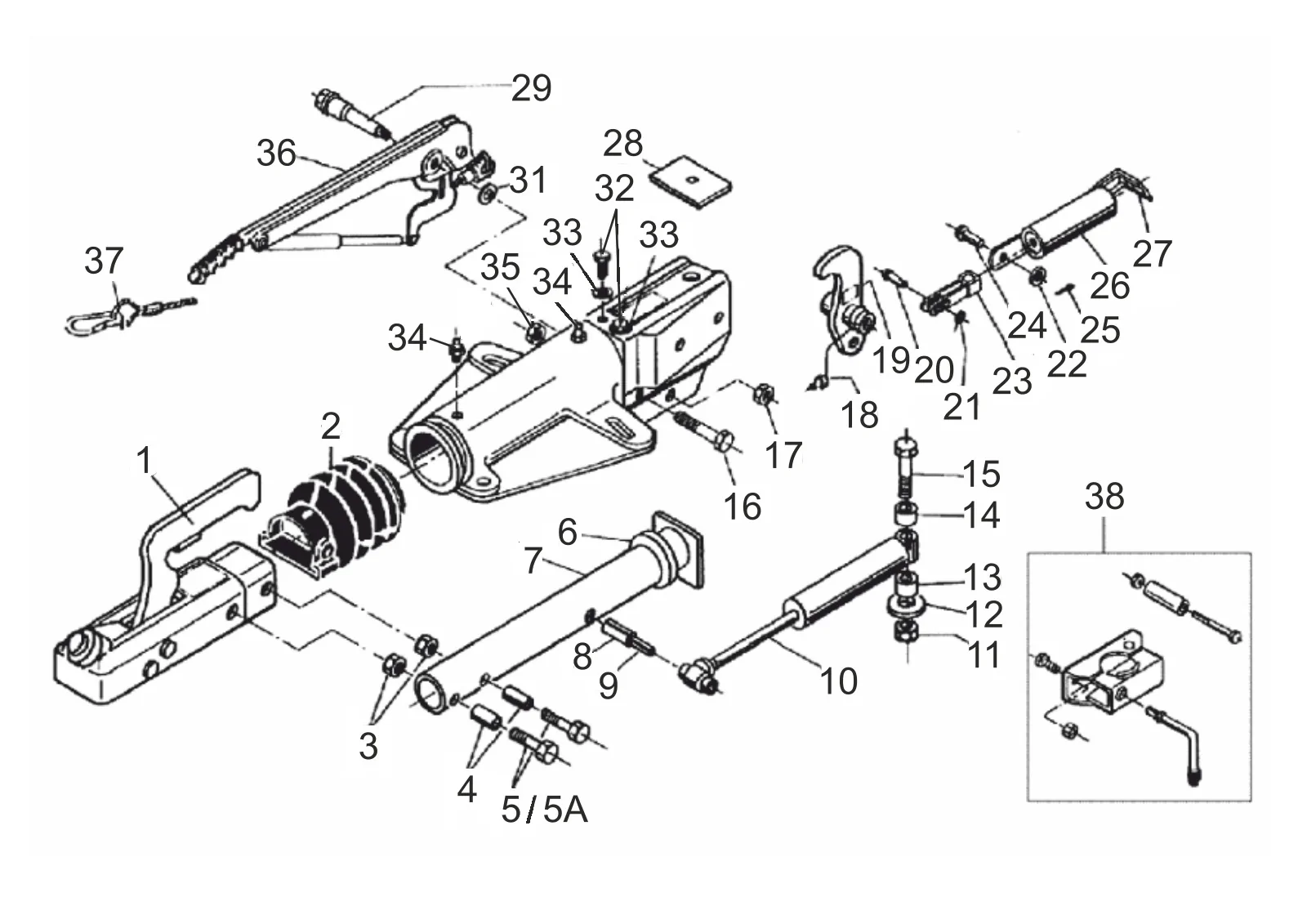

Plano de despiece

Plano técnico 811119

Plano de despiece para AL-KO ETI 811119 – Inercia dispositivo V 251g bottom conjunto

AL-KO ETI 811119

Datos técnicos

AL-KO | V-design | 251G | spring load memory | ball coupling

Número ETI

811119

Piezas

40

Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.

Repuestos

Lista de piezas para ETI 811119

Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.

40 piezas

Pos. Número de artículo Descripción
1ETK0001Bola acoplamientoConsultar este repuesto
2366356BellowsVer 366356→
3700645Tuerca hexagonal M12 DIN 980-V-10 ZPVer 700645→
4357242Distancia bujeConsultar este repuesto
5705422Hexagonal tornillo m12x80 DIN 931 8.8Consultar este repuesto
5A701249Hexagonal tornillo m12x75 DIN 931 8.8 ZPConsultar este repuesto
6371372Damping rubberVer 371372→
7573853Tirar tubo soldadoVer 573853→
8704408Clic gancho 12x48 nach zeichnungConsultar este repuesto
9704407Clic gancho 7x48 nach zeichnungConsultar este repuesto
10372641Choque amortiguador 251vb/251s/251gVer 372641→
11706013Tuerca hexagonal m16 DIN 985-10Consultar este repuesto
12706081Arandela a 17 DIN 125-stConsultar este repuesto
13375928Distancia bujeConsultar este repuesto
14375929Distancia bujeConsultar este repuesto
15701571Hexagonal tornillo m16x100 DIN 931 8.8 ZPConsultar este repuesto
16701904Hexagonal tornillo m10x90 DIN 931 8.8 ZPConsultar este repuesto
17700645Tuerca hexagonal M12 DIN 980-V-10 ZPVer 700645→
18700203Conical grease nipple as 6x1 DIN 71412Consultar este repuesto
19354238Desviación palanca comp.. IH=90:27Consultar este repuesto
19385436Desviación palanca comp..Consultar este repuesto
19626016Desviación palanca comp..Consultar este repuesto
20702121Round cabeza rivet 10x25 DIN 124Consultar este repuesto
21705396Arandela a 10,5 DIN 125-stVer 705396→
22705397Arandela a 13 DIN 125-stVer 705397→
232073890606Fork cabeza soldadoConsultar este repuesto
24584955Cojinete pernoConsultar este repuesto
25700192Dividido pasador 4x20 DIN 94 (en dibujo)Consultar este repuesto
262077050601Resorte cilindro comp..Ver 2077050601→
27586371Tensión soporte welde caliente sumergidoConsultar este repuesto
28375572Stop placaConsultar este repuesto
29581145Cojinete tornillo m12x100 Ø19Ver 581145→
31370693Arandela Ø19x34x3Consultar este repuesto
32702751Self tapping screwa 8x20 DIN 7513 ZPConsultar este repuesto
33701765Serrated cerradura arandela a8,4 DIN 6798 zinc platedConsultar este repuesto
342171710001Conical grease nipple as 8x1 DIN 71412Consultar este repuesto
35700644Tuerca hexagonal M10 DIN 980-V-10 ZPConsultar este repuesto
36220229Mano freno palanca incl.. freno away cableConsultar este repuesto
37368605Breakaway cable 950 mm longitudVer 368605→
38293020Jockey whell abrazadera para tubo Ø48 161/251Ver 293020→
