Plano técnico AL-KO · ETI 811118
AL-KO ETI 811118 – Inercia dispositivo V 90s/3 válido hasta 09/96
¿Buscas repuestos para AL-KO ETI 811118? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 90s/3 válido hasta 09/96.

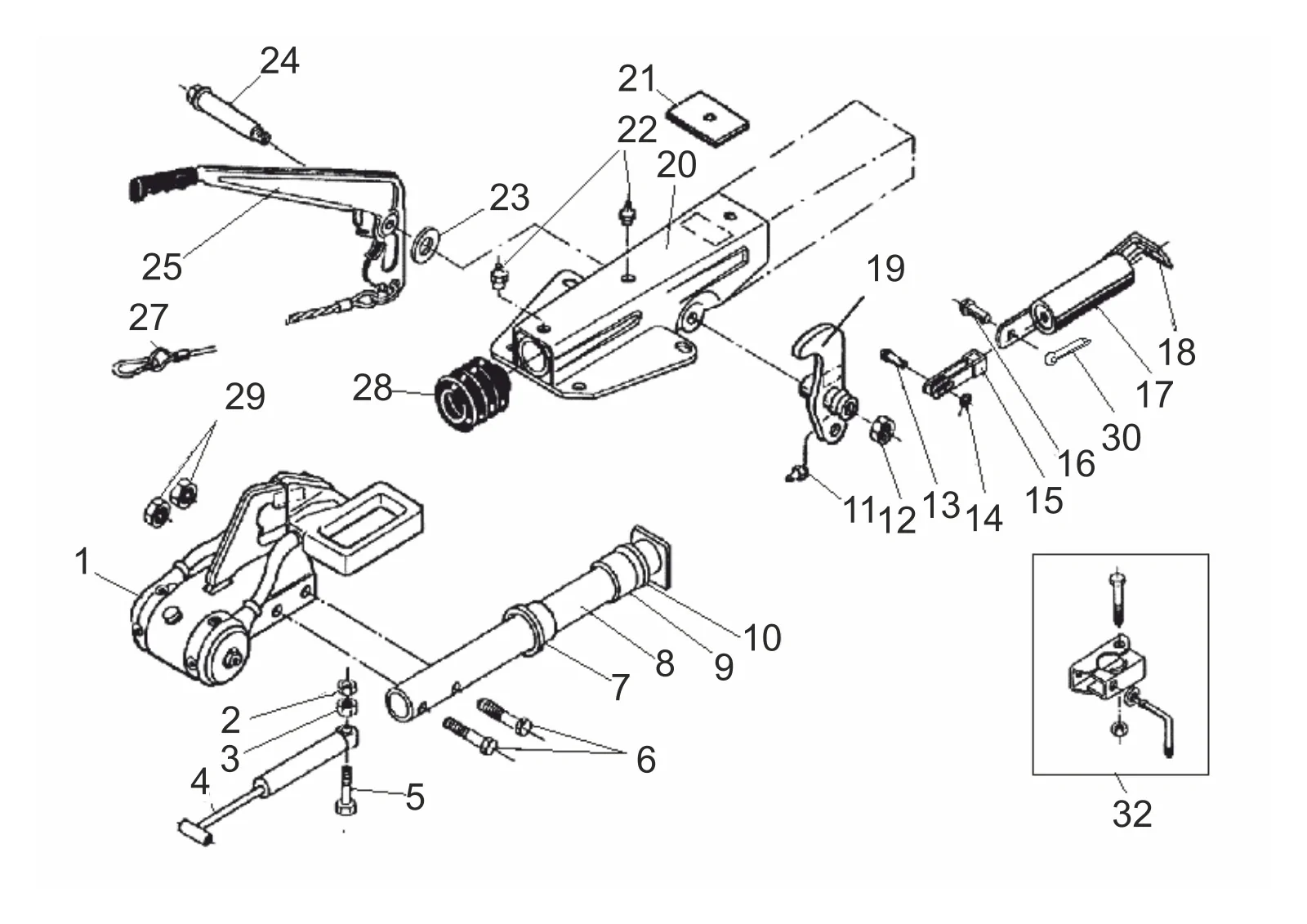

Ir a la lista de piezasPlano de despiece
Plano técnico 811118
AL-KO ETI 811118
Datos técnicos
AL-KO | V-design | 90S/3 | spring load memory | ball coupling
Número ETI
811118
Piezas
30
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811118
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
30 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 241268 | Aks2000 unpacked ga2700 | Consultar este repuesto |
| 2 | 706435 | Self bloqueo tuerca biw M10 | Consultar este repuesto |
| 3 | 705378 | Tuerca hexagonal M10 DIN 934-8 | Ver 705378 |
| 4 | 359987 | Choque amortiguador 90s/1/s2/s3 | Ver 359987 |
| 5 | 706312 | Hexagonal tornillo m10x50 DIN 931 8.8 | Consultar este repuesto |
| 6 | 702491 | Hexagonal tornillo m12x80 DIN 931 10.9 ZP | Consultar este repuesto |
| 7 | 2072410202 | Flanged buje | Consultar este repuesto |
| 8 | 384654 | Tirar tubo soldado | Ver 384654 |
| 9 | 2072410206 | Flanged buje | Consultar este repuesto |
| 10 | 2072410207 | Damping rubber | Ver 2072410207 |
| 11 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 12 | 700645 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Ver 700645 |
| 13 | 647287 | Rivet | Consultar este repuesto |
| 14 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 15 | 2073890606 | Fork cabeza soldado | Consultar este repuesto |
| 16 | 2076810609 | Perno half-round | Consultar este repuesto |
| 17 | 2075020601 | Resorte cilindro comp.. | Ver 2075020601 |
| 18 | 2076830608 | Tensión soporte | Ver 2076830608 |
| 19 | 354013 | Desviación palanca comp.. | Consultar este repuesto |
| 20 | ETK0002 | Housing | Consultar este repuesto |
| 21 | 368820 | Extremo stop placa | Consultar este repuesto |
| 22 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | Consultar este repuesto |
| 23 | 700273 | Arandela 17 DIN 433 | Consultar este repuesto |
| 24 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 25 | 204549 | Mano freno palanca incl.. freno away cable | Ver 204549 |
| 27 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 28 | 2073890210 | Bellows | Ver 2073890210 |
| 29 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 30 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 32 | ETK0004 | Conjunto abrazadera soldado | Consultar este repuesto |
