Plano técnico AL-KO · ETI 811116
AL-KO ETI 811116 – Inercia dispositivo cuadrado 70/100 251s válido hasta 08/96
¿Buscas repuestos para AL-KO ETI 811116? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 70/100 251s válido hasta 08/96.

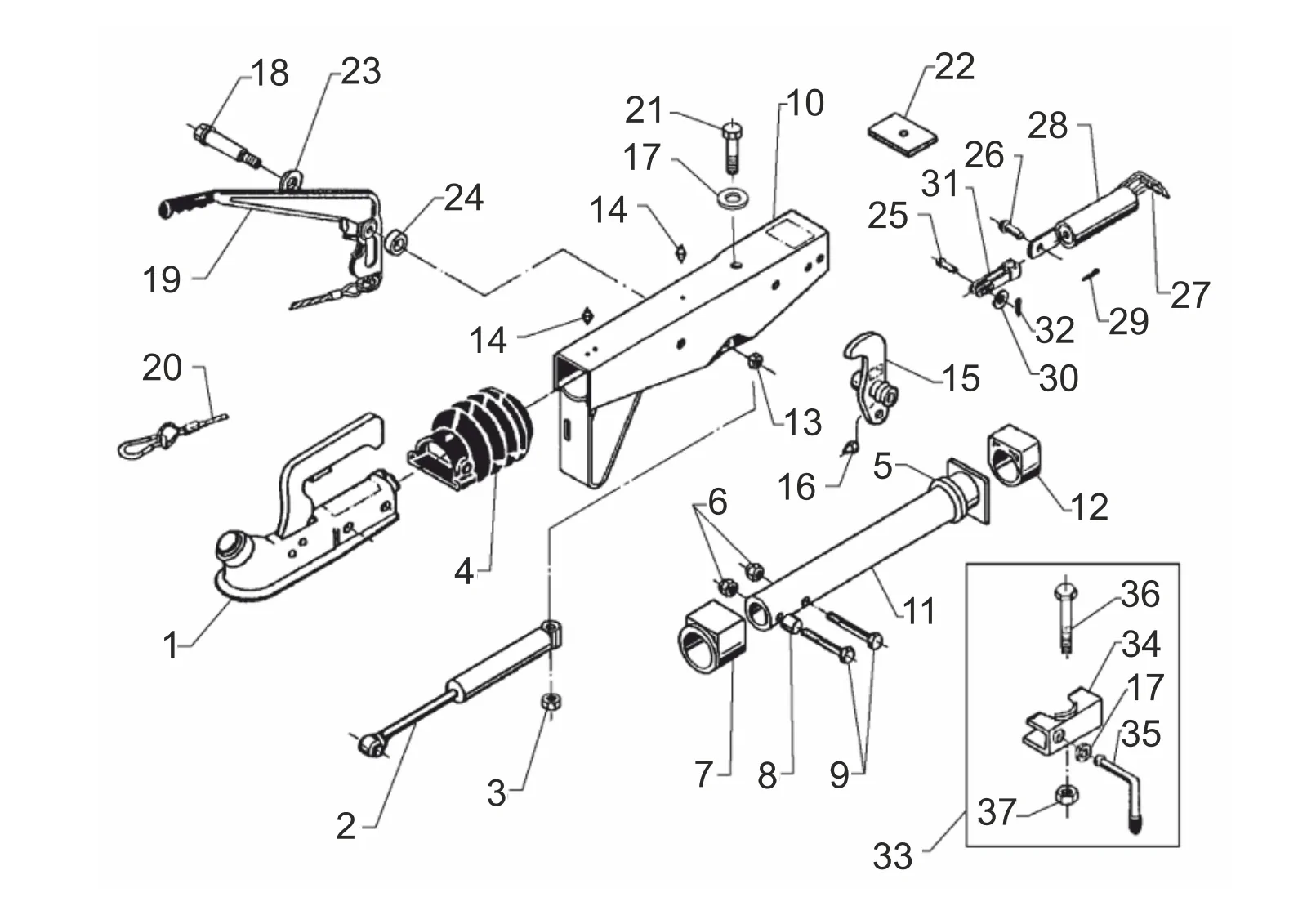

Ir a la lista de piezasPlano de despiece
Plano técnico 811116
AL-KO ETI 811116
Datos técnicos
AL-KO | square design | 251S | spring load memory | ball coupling
Número ETI
811116
Piezas
38
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811116
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
38 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 370589 | Choque amortiguador 251s | Ver 370589 |
| 3 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | 357242 | Distancia buje | Consultar este repuesto |
| 9 | 701249 | Hexagonal tornillo m12x75 DIN 931 8.8 ZP | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571874 | Tirar tubo soldado 251s | Ver 571874 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705389 | Tuerca hexagonal M12 DIN 980-V-8 | Ver 705389 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 380310 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 15 | 380468 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 17 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 18 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 19 | 204549 | Mano freno palanca incl.. freno away cable | Ver 204549 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 703134 | Hexagonal tornillo m12x105 DIN 931 8.8 ZP | Consultar este repuesto |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 700273 | Arandela 17 DIN 433 | Consultar este repuesto |
| 24 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 25 | 702121 | Round cabeza rivet 10x25 DIN 124 | Consultar este repuesto |
| 26 | 2076810609 | Perno half-round | Consultar este repuesto |
| 27 | 2170110608 | Tensión soporte | Consultar este repuesto |
| 28 | 2077050601 | Resorte cilindro comp.. | Ver 2077050601 |
| 29 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 30 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 31 | 2073890606 | Fork cabeza soldado | Consultar este repuesto |
| 32 | 700191 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 33 | ETK0004 | Conjunto abrazadera soldado | Consultar este repuesto |
| 34 | 20531802 | Jockey rueda outer abrazadera | Consultar este repuesto |
| 35 | 20531703 | Abrazadera manija completo zinc coated | Ver 20531703 |
| 36 | 705498 | Hexagonal tornillo m8x65 DIN 931 8.8 | Consultar este repuesto |
| 37 | 700643 | Tuerca hexagonal m8 DIN 980-V-8 ZP | Consultar este repuesto |
