Plano técnico AL-KO · ETI 811105
AL-KO ETI 811105 – Inercia dispositivo cuadrado 2,8vb/1-c válido hasta 09/95
¿Buscas repuestos para AL-KO ETI 811105? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 2,8vb/1-c válido hasta 09/95.
Ir a la lista de piezasPlano de despiece

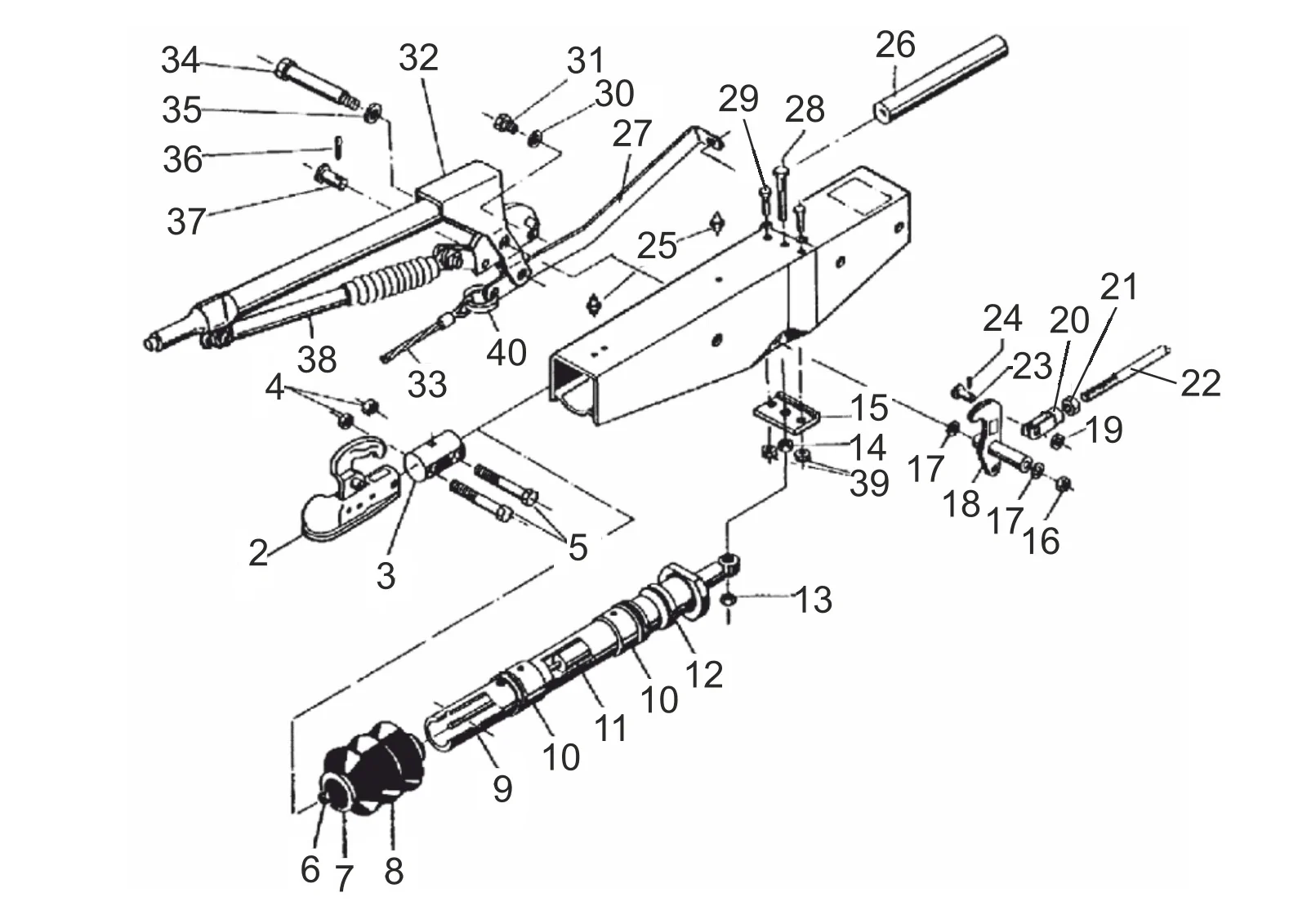

Plano técnico 811105
AL-KO ETI 811105
Datos técnicos
AL-KO | square design | 2,8VB/1-C | spring load memory | ball coupling
Número ETI
811105
Piezas
39
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811105
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
39 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 2 | 294286 | Acoplamiento ak 35 | Consultar este repuesto |
| 3 | 357451 | Perno | Consultar este repuesto |
| 4 | 706013 | Tuerca hexagonal m16 DIN 985-10 | Consultar este repuesto |
| 5 | 701571 | Hexagonal tornillo m16x100 DIN 931 8.8 ZP | Consultar este repuesto |
| 6 | 702205 | Tuerca hexagonal m10x1,0 DIN 439-b-04 | Consultar este repuesto |
| 7 | 701422 | Cable tie 360x4,8 negro | Consultar este repuesto |
| 8 | 21726605 | Bellows | Ver 21726605 |
| 9 | 354263 | Tirar tubo soldado con 2 drillings | Ver 354263 |
| 10 | 2172660004 | Cojinete buje | Ver 2172660004 |
| 11 | 21726604 | Choque amortiguador 2,8vb/351z | Ver 21726604 |
| 12 | 2172660003 | Damping rubber | Ver 2172660003 |
| 13 | 706508 | Tuerca hexagonal m14 DIN 980-V-10 | Consultar este repuesto |
| 14 | 701549 | Tuerca hexagonal m14 DIN 439-b-04 | Consultar este repuesto |
| 15 | 370881 | Extremo stop placa | Consultar este repuesto |
| 16 | 700645 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Ver 700645 |
| 17 | 2075750006 | Arandela polyamid | Consultar este repuesto |
| 18 | 380804 | Desviación palanca comp.. 351 z IH=90:32 | Consultar este repuesto |
| 19 | 700215 | Arandela 12 DIN 1440 | Consultar este repuesto |
| 20 | 21783407 | Fork cabeza soldado | Consultar este repuesto |
| 21 | 705379 | Tuerca hexagonal M12 DIN 934-8 | Consultar este repuesto |
| 22 | ETK0006 | Linkage: please specify the longitud y diameter | Consultar este repuesto |
| 23 | 701566 | Perno b12 h11x40x34,5 en22341 vz | Consultar este repuesto |
| 24 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 25 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 26 | 21783408 | Resorte cilindro comp.. | Ver 21783408 |
| 27 | 353137 | Tensión soporte welde caliente sumergido | Consultar este repuesto |
| 28 | 706287 | Hexagonal tornillo m14x80 DIN 933 8.8 | Consultar este repuesto |
| 29 | 700704 | Hexagonal tornillo m10x30 DIN 933 8.8 ZP | Consultar este repuesto |
| 30 | 706490 | Resorte cerradura arandela 12 DIN 7980 | Consultar este repuesto |
| 31 | 706395 | Cilindro tornillo m12x25 DIN 912 8.8 | Consultar este repuesto |
| 32 | 220118 | Mano freno palanca 2,8 vb/1 incl.. freno away cable | Consultar este repuesto |
| 33 | 209385 | Breakaway cable 980 mm longitud sweden | Consultar este repuesto |
| 34 | 590127 | Cojinete perno soldado | Consultar este repuesto |
| 35 | 700130 | Resorte cerradura arandela b12 DIN 127 ZP | Consultar este repuesto |
| 36 | 705487 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 37 | 358533 | Perno | Ver 358533 |
| 38 | 353188 | Gas resorte gf14/7-676710/14-2000 | Ver 353188 |
| 39 | 700644 | Tuerca hexagonal M10 DIN 980-V-10 ZP | Consultar este repuesto |
| 40 | 366900 | Burst anillo 5,5 Ø30 | Consultar este repuesto |
