Plano técnico AL-KO · ETI 811090
AL-KO ETI 811090 – Inercia dispositivo cuadrado 100 161s válido hasta 09/96
¿Buscas repuestos para AL-KO ETI 811090? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo cuadrado 100 161s válido hasta 09/96.

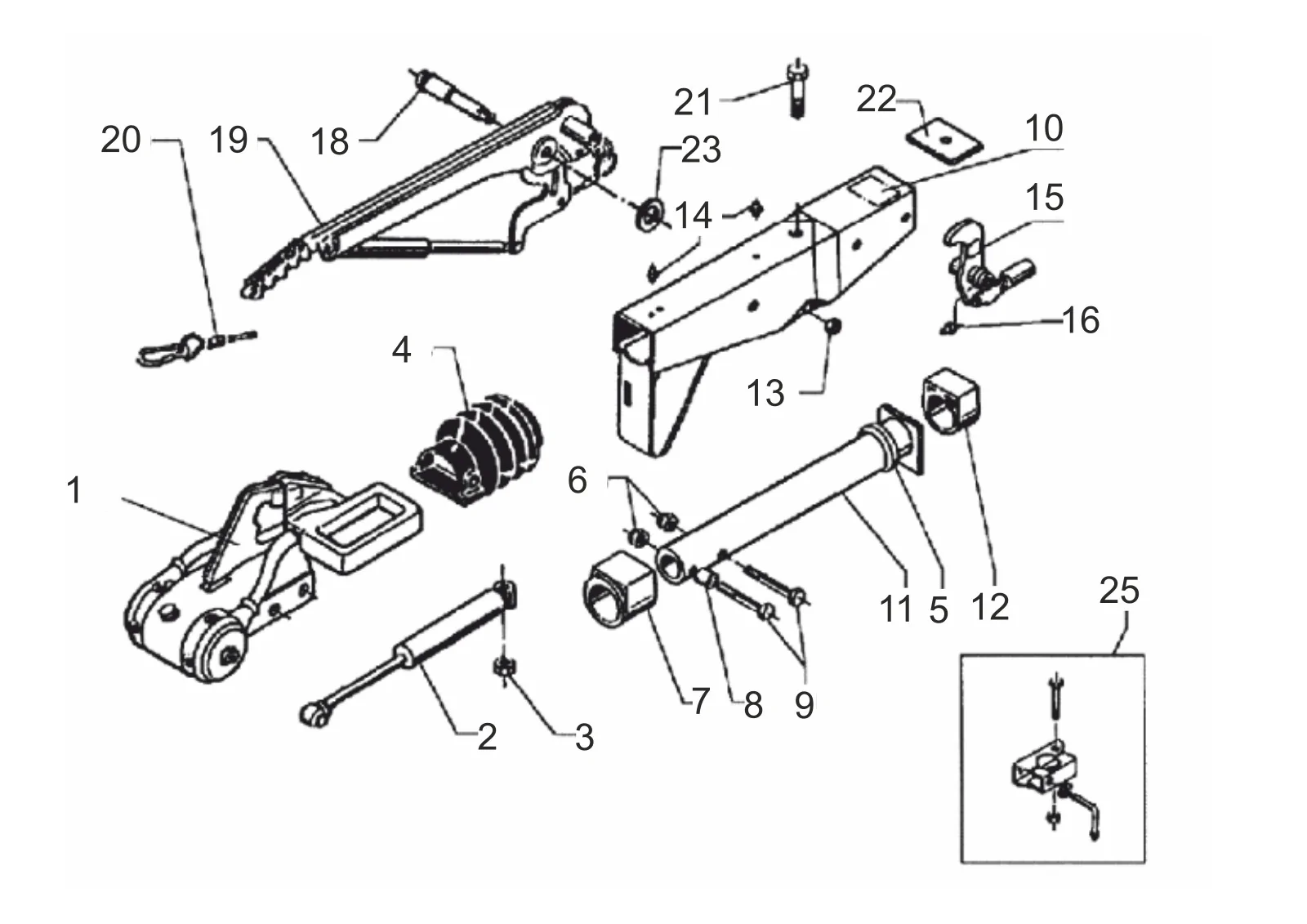

Plano de despiece
Plano técnico 811090
AL-KO ETI 811090
Datos técnicos
AL-KO | square design | 161S | with gas spring lever | AKS
Número ETI
811090
Piezas
24
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811090
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
24 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 241268 | Aks2000 unpacked ga2700 | |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 700645 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Ver 700645 |
| 7 | 353943 | Flanged buje | |
| 8 | 370559 | Distancia buje | |
| 9 | 705422 | Hexagonal tornillo m12x80 DIN 931 8.8 | |
| 10 | ETK0002 | Housing | |
| 11 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 15 | 380285 | Desviación palanca comp.. IH=90:30 | |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 703134 | Hexagonal tornillo m12x105 DIN 931 8.8 ZP | |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 370693 | Arandela Ø19x34x3 | |
| 25 | ETK0004 | Conjunto abrazadera soldado |
