Plano técnico AL-KO · ETI 811089
AL-KO ETI 811089 – Inercia dispositivo V/cuadrado 60s/2 válido hasta 09/96
¿Buscas repuestos para AL-KO ETI 811089? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V/cuadrado 60s/2 válido hasta 09/96.

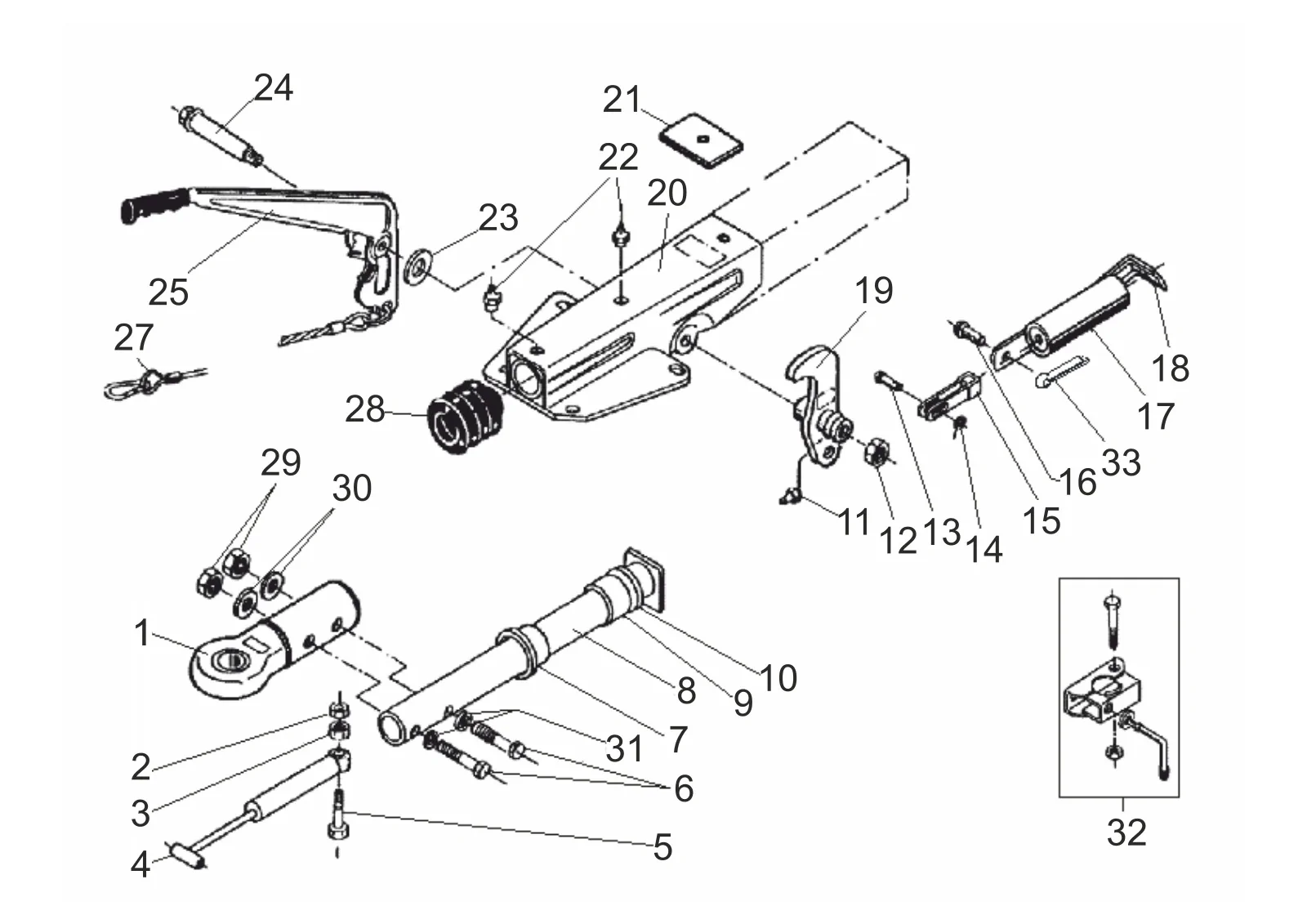

Plano de despiece
Plano técnico 811089
AL-KO ETI 811089
Datos técnicos
AL-KO | V-design | 60S/2 | spring load memory | drawbar eye
Número ETI
811089
Piezas
35
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811089
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
35 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 217240 | Barra de tiro ojo DIN Ø40 | |
| 1 | 217241 | Barra de tiro ojo nato Ø76 | |
| 1 | 217299 | Barra de tiro ojo frankreich | |
| 2 | 700644 | Tuerca hexagonal M10 DIN 980-V-10 ZP | |
| 3 | 705378 | Tuerca hexagonal M10 DIN 934-8 | Ver 705378 |
| 4 | 20767204 | Choque amortiguador 60s | Ver 20767204 |
| 5 | 706312 | Hexagonal tornillo m10x50 DIN 931 8.8 | |
| 6 | 700281 | Hexagonal tornillo m12x55 DIN 933 8.8 ZP | |
| 6 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | |
| 7 | 2072410202 | Flanged buje | |
| 8 | 384698 | Tirar tubo soldado | |
| 9 | 2072410206 | Flanged buje | |
| 10 | 2072410207 | Damping rubber | Ver 2072410207 |
| 11 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 12 | 700645 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Ver 700645 |
| 13 | 647287 | Rivet | |
| 14 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 15 | 2073890606 | Fork cabeza soldado | |
| 16 | 2076810609 | Perno half-round | |
| 17 | 2075020601 | Resorte cilindro comp.. | Ver 2075020601 |
| 18 | 2076830608 | Tensión soporte | Ver 2076830608 |
| 19 | 354013 | Desviación palanca comp.. | |
| 20 | ETK0002 | Housing | |
| 21 | 368820 | Extremo stop placa | |
| 22 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 23 | 700273 | Arandela 17 DIN 433 | |
| 24 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 26 | 204549 | Mano freno palanca incl.. freno away cable | Ver 204549 |
| 27 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 28 | 2073890210 | Bellows | Ver 2073890210 |
| 29 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 30 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 31 | 705485 | Resorte cerradura arandela b12 DIN 127 | |
| 32 | ETK0004 | Conjunto abrazadera soldado | |
| 33 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) |
