Plano técnico AL-KO · ETI 811045
AL-KO ETI 811045 – Inercia dispositivo tipo 251r/a b tubo Ø88,9x5,6
¿Buscas repuestos para AL-KO ETI 811045? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo tipo 251r/a b tubo Ø88,9x5,6.

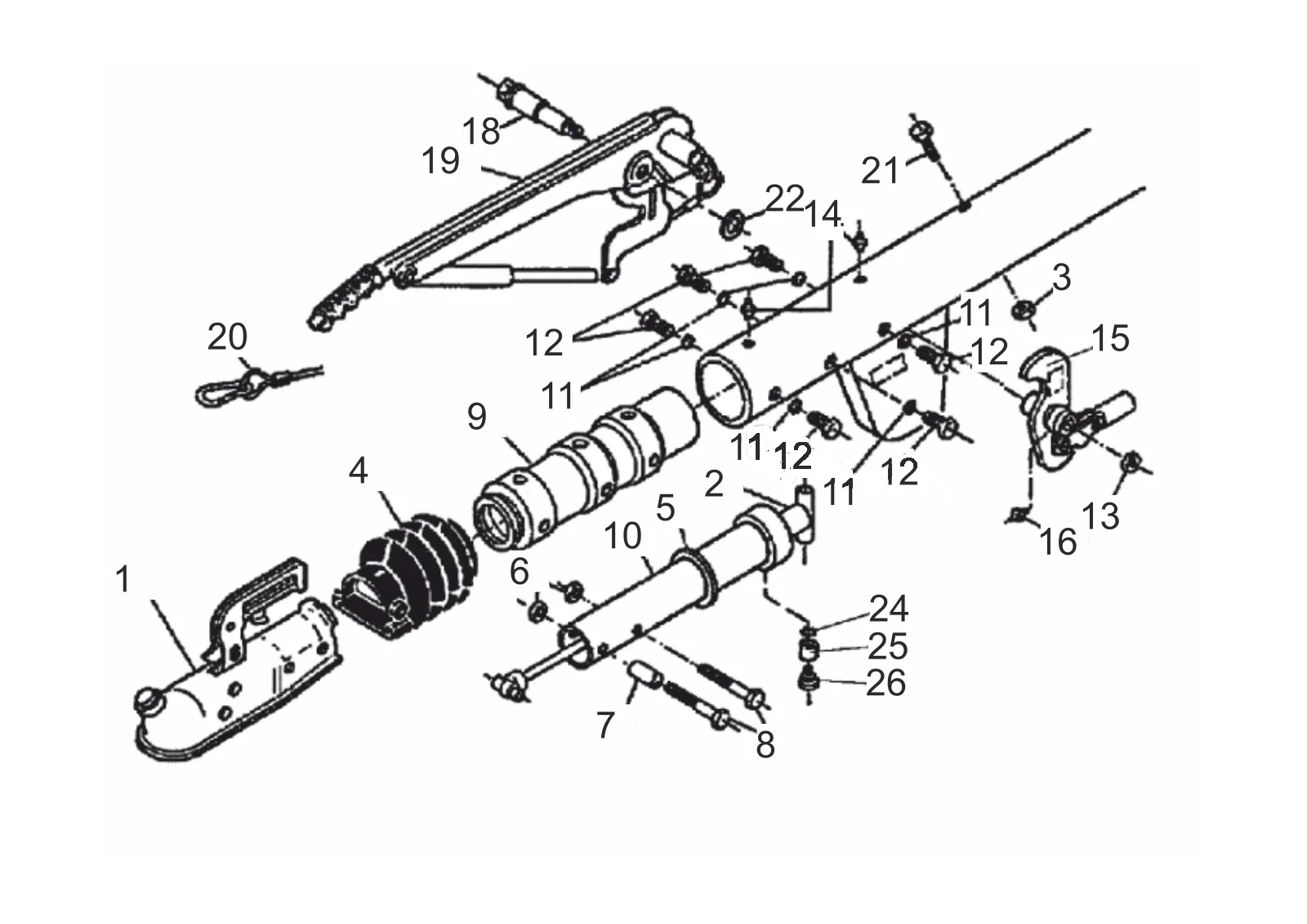

Plano de despiece
Plano técnico 811045
AL-KO ETI 811045
Datos técnicos
AL-KO | pipe design | 251R | with gas spring lever | ball coupling
Número ETI
811045
Piezas
30
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811045
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
30 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | |
| 2 | 370589 | Choque amortiguador 251s | Ver 370589 |
| 3 | 700645 | Tuerca hexagonal M12 DIN 980-V-10 ZP | Ver 700645 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 357242 | Distancia buje | |
| 8 | 701249 | Hexagonal tornillo m12x75 DIN 931 8.8 ZP | |
| 9 | 583046 | Cojinete cartridge | Ver 583046 |
| 10 | 626895 | Tirar tubo soldado | |
| 11 | 705544 | Serrated cerradura arandela a10,5 DIN 6798 | |
| 12 | 701334 | Hexagonal tornillo m10x16 DIN 933 8.8 vz | |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 368461 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | 380487 | Desviación palanca comp.. uni IH=90:27 | |
| 15 | 380489 | Desviación palanca comp.. uni IH=90:30 | |
| 15 | 380490 | Desviación palanca comp.. uni IH=90:33,5 | |
| 15 | 384655 | Desviación palanca comp.. IH=90:27 | Ver 384655 |
| 15 | 385651 | Desviación palanca comp.. IH=90:30 | |
| 15 | 387984 | Desviación palanca comp.. IH = 90:33,5 | |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 19 | 220098 | Mano freno palanca incl.. freno away cable 251s/g | Ver 220098 |
| 20 | 368605 | Breakaway cable con hooks 950 mm longitud para common commercial trailers | Ver 368605 |
| 21 | 705420 | Hexagonal tornillo m12x110 DIN 931 8.8 | |
| 22 | 370693 | Arandela Ø19x34x3 | |
| 24 | 706477 | Serrated cerradura arandela a8,4 DIN 6798 | |
| 25 | 583043 | Buje | |
| 26 | 583042 | Cojinete tornillo en dibujo |
