Plano técnico AL-KO · ETI 811030
AL-KO ETI 811030 – Inercia dispositivo V 161s
¿Buscas repuestos para AL-KO ETI 811030? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s.

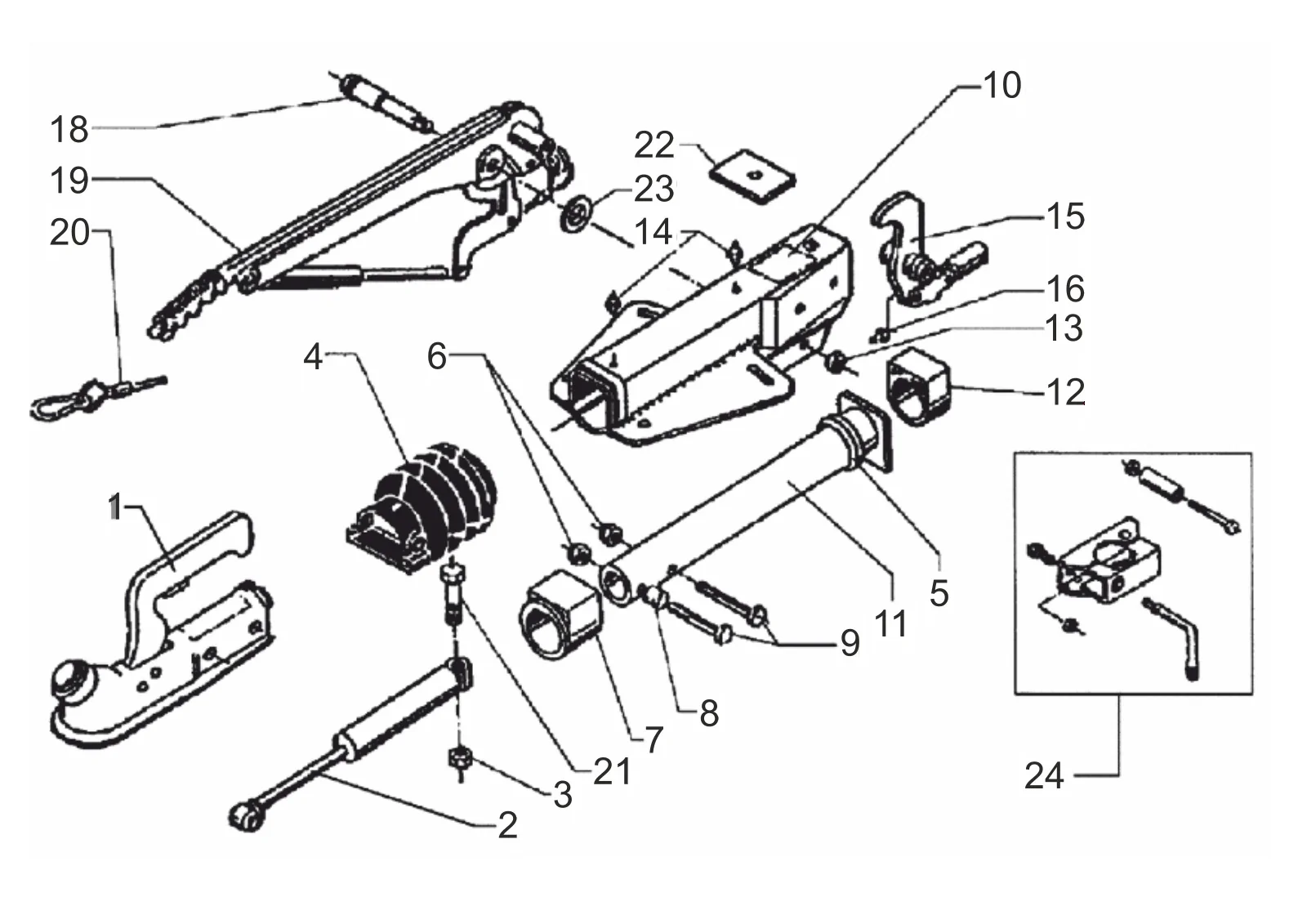

Plano de despiece
Plano técnico 811030
AL-KO ETI 811030
Datos técnicos
AL-KO | V-design | 161S | with gas spring lever | drawbar eye
Número ETI
811030
Piezas
21
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811030
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
21 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 353943 | Flanged buje | |
| 8 | 370559 | Distancia buje | |
| 9 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | |
| 10 | ETK0002 | Housing | |
| 11 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 2171710001 | Conical grease nipple as 8x1 DIN 71412 | |
| 15 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | |
| 18 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 21 | 700312 | Hexagonal tornillo m12x90 DIN 931 8.8 ZP | Ver 700312 |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 706081 | Arandela a 17 DIN 125-st | |
| 24 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
