Plano técnico AL-KO · ETI 811029
AL-KO ETI 811029 – Inercia dispositivo V 161s
¿Buscas repuestos para AL-KO ETI 811029? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s.

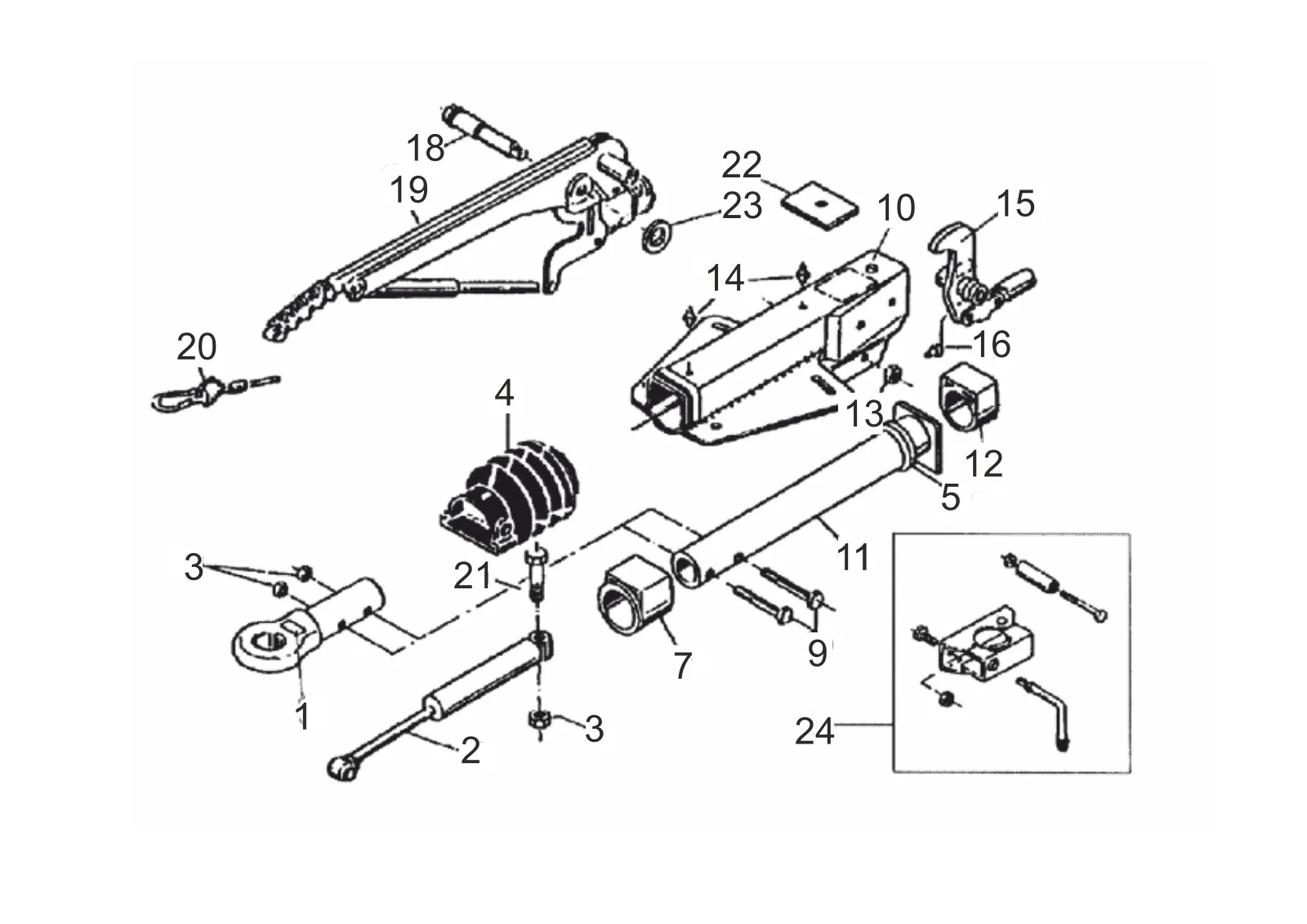

Ir a la lista de piezasPlano de despiece
Plano técnico 811029
AL-KO ETI 811029
Datos técnicos
AL-KO | V-design | 161S | with gas spring lever | drawbar eye
Número ETI
811029
Piezas
24
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811029
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
24 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 357419 | Barra de tiro ojo DIN Ø40 161/251s | Ver 357419 |
| 1 | 357420 | Barra de tiro ojo nato Ø76 | Consultar este repuesto |
| 1 | 364839 | Barra de tiro ojo italien reemplazado por 370999 | Consultar este repuesto |
| 2 | 370558 | Choque amortiguador 161s | Consultar este repuesto |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 9 | 700222 | Hexagonal tornillo m12x60 DIN 931 8.8 ZP | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571875 | Tirar tubo soldado 161/251s | Consultar este repuesto |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 15 | 380285 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 19 | 220096 | Mano freno palanca incl.. freno away cable 161s-251s-161r | Ver 220096 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 700312 | Hexagonal tornillo m12x90 DIN 931 8.8 ZP | Ver 700312 |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 24 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
