Plano técnico AL-KO · ETI 811028
AL-KO ETI 811028 – Inercia dispositivo V 161s bottom conjunto
¿Buscas repuestos para AL-KO ETI 811028? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s bottom conjunto.

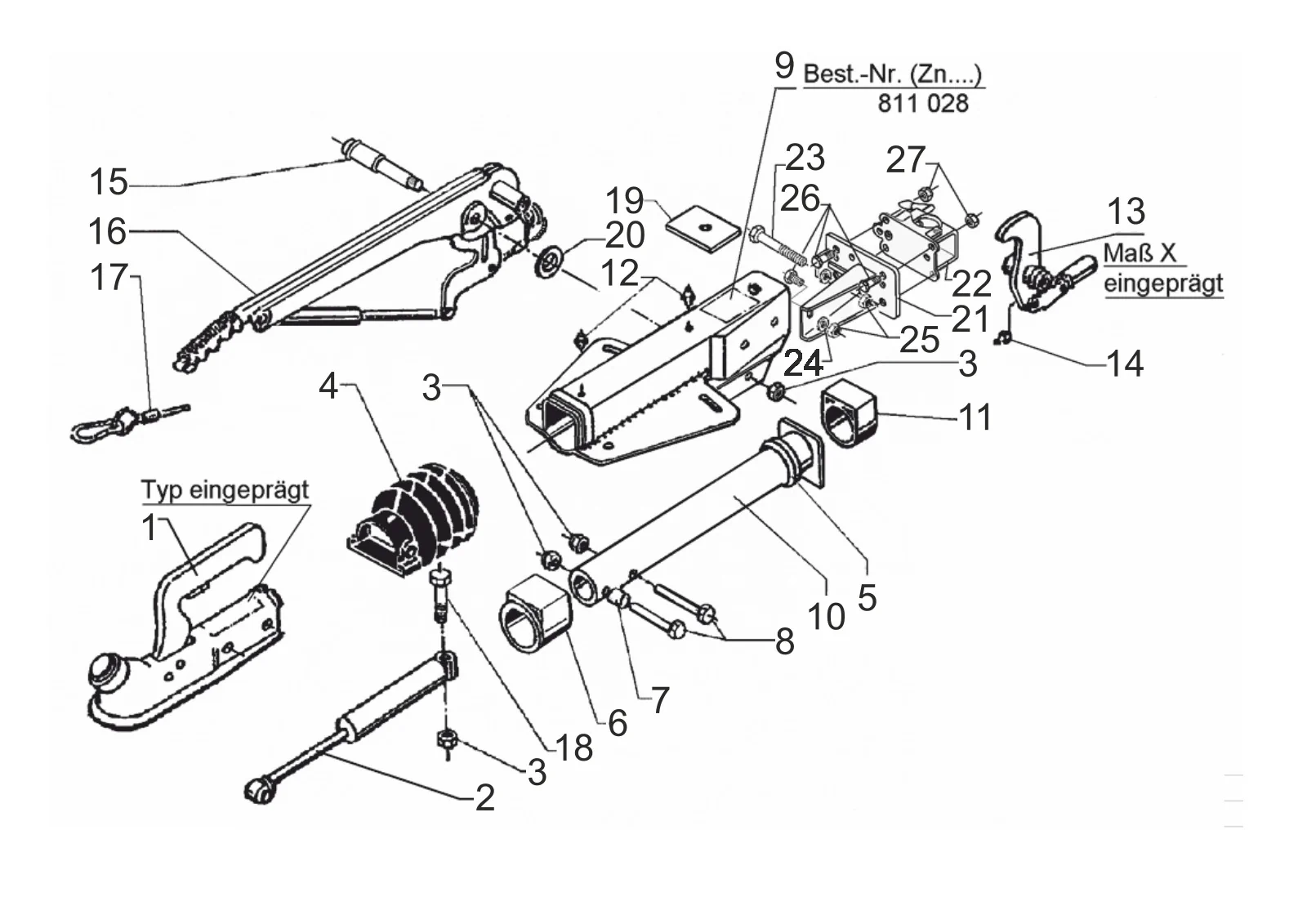

Ir a la lista de piezasPlano de despiece
Plano técnico 811028
AL-KO ETI 811028
Datos técnicos
AL-KO | V-design | 161S | with gas spring lever | ball coupling
Número ETI
811028
Piezas
31
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811028
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
31 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 353943 | Flanged buje | Consultar este repuesto |
| 7 | 370559 | Distancia buje | Consultar este repuesto |
| 8 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 8 | 705427 | Hexagonal tornillo m12x75 DIN 931 8.8 | Consultar este repuesto |
| 8 | 705434 | Hexagonal tornillo m12x90 DIN 931 8.8 | Ver 705434 |
| 8 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 9 | ETK0002 | Housing | Consultar este repuesto |
| 10 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 11 | 353942 | Plain cojinete buje | Ver 353942 |
| 12 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 13 | 380265 | Desviación palanca comp.. IH=90:27 | Ver 380265 |
| 13 | 380285 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 14 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 15 | 581145 | Cojinete tornillo m12x100 Ø19 | Ver 581145 |
| 16 | 220097 | Mano freno palanca incl.. freno away cable 161s-251s | Ver 220097 |
| 17 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 18 | 700312 | Hexagonal tornillo m12x90 DIN 931 8.8 ZP | Ver 700312 |
| 19 | 581699 | Stop placa | Ver 581699 |
| 20 | 370693 | Arandela Ø19x34x3 | Consultar este repuesto |
| 21 | 649506 | Jockey rueda soporte soldado caliente galvanised | Consultar este repuesto |
| 22 | 249804 | Abrazadera Ø 48 mm, folding t-barra | Ver 249804 |
| 23 | 705563 | Hexagonal tornillo m10x90 DIN 931 8.8 | Consultar este repuesto |
| 24 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 25 | 705390 | Tuerca hexagonal M10 DIN 980-V-8 | Consultar este repuesto |
| 26 | 705459 | Hexagonal tornillo m10x25 DIN 933 8.8 | Consultar este repuesto |
| 27 | 706435 | Self bloqueo tuerca biw M10 | Consultar este repuesto |
