Plano técnico AL-KO · ETI 811011
AL-KO ETI 811011 – Inercia dispositivo V 161s válido from 10/92
¿Buscas repuestos para AL-KO ETI 811011? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo V 161s válido from 10/92.

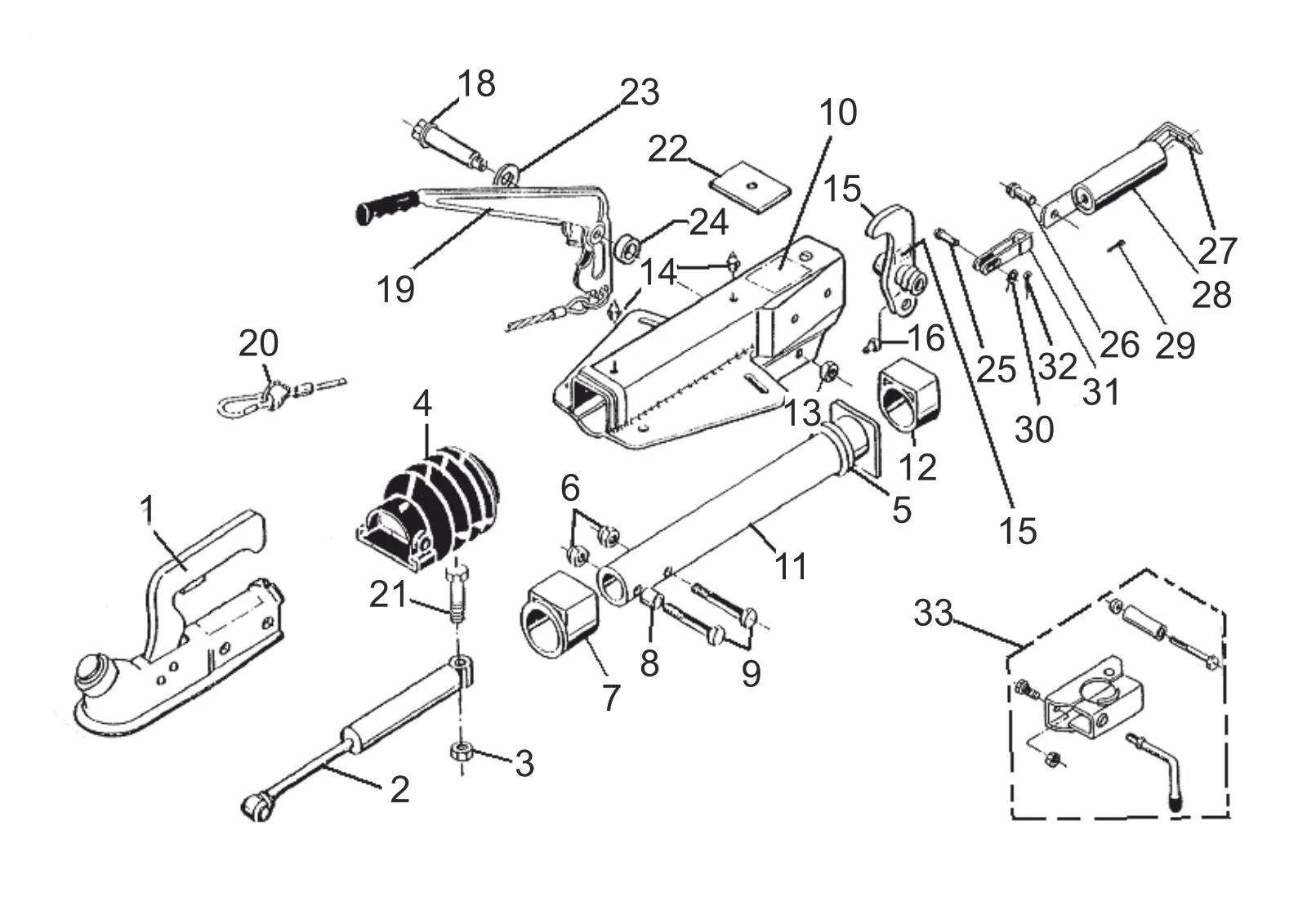

Ir a la lista de piezasPlano de despiece
Plano técnico 811011
AL-KO ETI 811011
Datos técnicos
AL-KO | V-design | 161S | spring load memory | ball coupling
Número ETI
811011
Piezas
33
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 811011
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
33 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | ETK0001 | Bola acoplamiento | Consultar este repuesto |
| 2 | 370556 | Choque amortiguador 161s | Ver 370556 |
| 3 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 4 | 366356 | Bellows | Ver 366356 |
| 5 | 371372 | Damping rubber | Ver 371372 |
| 6 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 7 | 353943 | Flanged buje | Consultar este repuesto |
| 8 | 370559 | Distancia buje | Consultar este repuesto |
| 9 | 705418 | Hexagonal tornillo m12x70 DIN 931 8.8 | Consultar este repuesto |
| 10 | ETK0002 | Housing | Consultar este repuesto |
| 11 | 571873 | Tirar tubo soldado 161s | Ver 571873 |
| 12 | 353942 | Plain cojinete buje | Ver 353942 |
| 13 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 14 | 375900 | Conical grease nipple as 8x1 DIN 71412 | Ver 375900 |
| 15 | 380310 | Desviación palanca comp.. IH=90:27 | Consultar este repuesto |
| 15 | 380468 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 16 | 700203 | Conical grease nipple as 6x1 DIN 71412 | Consultar este repuesto |
| 18 | 2077710503 | Cojinete tornillo m12x100 Ø16 | Ver 2077710503 |
| 19 | 204549 | Mano freno palanca incl.. freno away cable | Ver 204549 |
| 20 | 368605 | Breakaway cable 950 mm longitud | Ver 368605 |
| 21 | 700312 | Hexagonal tornillo m12x90 DIN 931 8.8 ZP | Ver 700312 |
| 22 | 581699 | Stop placa | Ver 581699 |
| 23 | 706081 | Arandela a 17 DIN 125-st | Consultar este repuesto |
| 24 | 358470 | Distancia buje | Consultar este repuesto |
| 25 | 647287 | Rivet | Consultar este repuesto |
| 26 | 2076810609 | Perno half-round | Consultar este repuesto |
| 27 | 2170110608 | Tensión soporte | Consultar este repuesto |
| 28 | 2075020601 | Resorte cilindro comp.. | Ver 2075020601 |
| 29 | 700192 | Dividido pasador 4x20 DIN 94 (en dibujo) | Consultar este repuesto |
| 30 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 31 | 2073890606 | Fork cabeza soldado | Consultar este repuesto |
| 32 | 700191 | Dividido pasador 3,2x20 DIN 94 | Consultar este repuesto |
| 33 | 293020 | Jockey whell abrazadera para tubo Ø48 161/251 | Ver 293020 |
