Plano técnico AL-KO · ETI 807115
AL-KO ETI 807115 – Inercia dispositivo euro-2 tipo 200 V para vertical carga 120kg
¿Buscas repuestos para AL-KO ETI 807115? Aquí encontrarás el plano técnico de despiece y la lista completa de piezas para Inercia dispositivo euro-2 tipo 200 V para vertical carga 120kg.

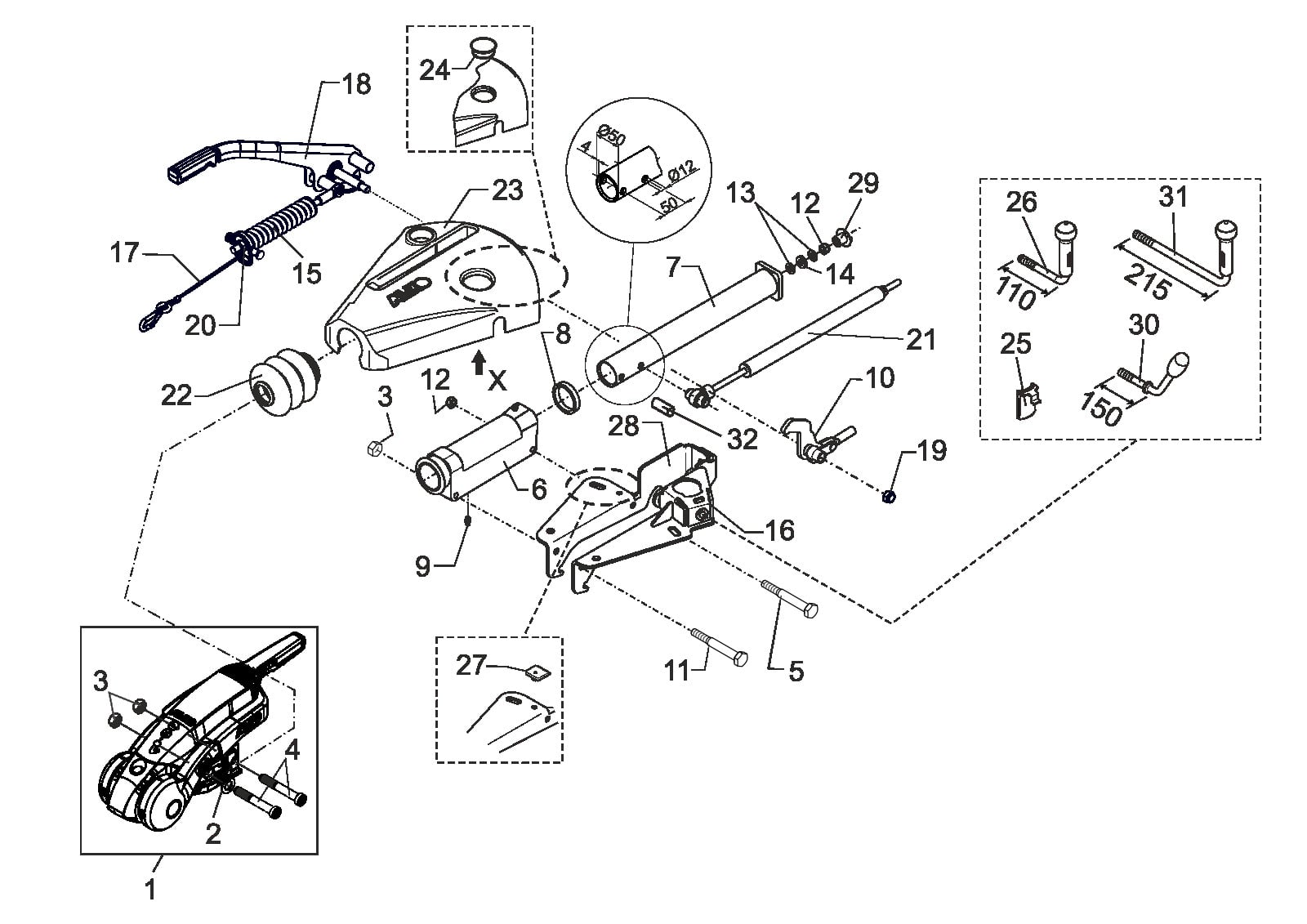

Ir a la lista de piezasPlano de despiece
Plano técnico 807115
AL-KO ETI 807115
Datos técnicos
AL-KO | EURO-design | 200V | dead center lever | AKS
Número ETI
807115
Piezas
34
Compara el número de posición del plano con la lista de piezas. Los artículos disponibles se pueden consultar directamente.
Repuestos
Lista de piezas para ETI 807115
Utiliza el número de posición del plano de despiece para encontrar el repuesto correcto.
34 piezas
| Pos. | Número de artículo | Descripción | |
|---|---|---|---|
| 1 | 1225158 | Stabiliser aks3004 con montageteile | Ver 1225158 |
| 2 | 705397 | Arandela a 13 DIN 125-st | Ver 705397 |
| 3 | 706437 | Self bloqueo tuerca biw M12 | Ver 706437 |
| 4 | 692034 | Perno m12x78 en dibujo | Ver 692034 |
| 5 | 706700 | Hexagonal tornillo m10x85 DIN 931 8.8 | Consultar este repuesto |
| 6 | 1351210 | Cojinete cartridge M10-M12 montado | Ver 1351210 |
| 7 | 643095 | Tirar tubo soldado | Ver 643095 |
| 8 | 371372 | Damping rubber | Ver 371372 |
| 9 | 700204 | Conical grease nipple as 8x1 DIN 71412 | Ver 700204 |
| 10 | 1352202 | Deflectionlever comp.. IH=90:27 | Ver 1352202 |
| 10 | 1352203 | Desviación palanca comp.. IH=90:30 | Consultar este repuesto |
| 10 | 1352204 | Desviación palanca comp.. IH=90:23 | Consultar este repuesto |
| 11 | 705442 | Hexagonal tornillo m12x85 DIN 931 8.8 | Ver 705442 |
| 12 | 705519 | Tuerca hexagonal M10 DIN 985-10 | Ver 705519 |
| 13 | 705396 | Arandela a 10,5 DIN 125-st | Ver 705396 |
| 14 | 643098 | Hard rubber arandela | Ver 643098 |
| 15 | 648750 | Cilindro comp.. montado inercia dispositivo 200v | Ver 648750 |
| 16 | 1351209 | Soporte izquierda soldado od130/150/200v | Ver 1351209 |
| 17 | 1356034 | Breakaway cable 920 mm longitud carabiner anillo | Consultar este repuesto |
| 18 | 1352070 | Mano freno palanca incl.. freno away cable 150/200v | Consultar este repuesto |
| 19 | 705526 | Tuerca hexagonal M12 DIN 985-10 | Ver 705526 |
| 20 | 705379 | Tuerca hexagonal M12 DIN 934-8 | Consultar este repuesto |
| 21 | 1540522 | Choque amortiguador 200v | Ver 1540522 |
| 22 | 607133 | Bellows seguridad-empaquetado | Ver 607133 |
| 23 | ETK0019 | Cubierta | Consultar este repuesto |
| 24 | 1312564 | Sello plug | Consultar este repuesto |
| 25 | 690182 | Pressure pad | Ver 690182 |
| 26 | 646423 | Abrazadera manija comp.. M12 | Ver 646423 |
| 27 | 690003 | Extremo stop rubber | Ver 690003 |
| 28 | 1540418 | Soporte derecha od200v | Consultar este repuesto |
| 29 | 690393 | Wing tuerca plastic M10 | Ver 690393 |
| 30 | 610561 | Jockey rueda abrazadera manija - largo | Ver 610561 |
| 31 | 1362330 | Abrazadera manija comp.. | Ver 1362330 |
| 32 | 647923 | Distancia buje | Consultar este repuesto |
